Кодовий замок своїми руками схема механізму на реле, збірка
Вхідні двері встановлюється, щоб сторонні і небажані відвідувачі не могли потрапити на територію житла. Але якщо на двері варто ненадійний замок, який відкриє будь-який бажаючий, то в такому випадку вона не буде в повній мірі виконувати своє призначення. Для грунтовної захисту приватної території можна самостійно зробити кодовий замок, найпростіша схема таких конструкцій пропонується в будь-якому електротехнічному журналі. Виготовлення вимагає мінімальних знань з фізики і невеликого досвіду по роботі з мікросхемами і електрикою.
Типи кодових замків
Є безліч замків на мікросхемі, для яких не потрібно ключа. Його роль на себе беруть картки, кнопки і різноманітні види сканерів. Кодові замки діляться на два типи.
Механічні кодові замки

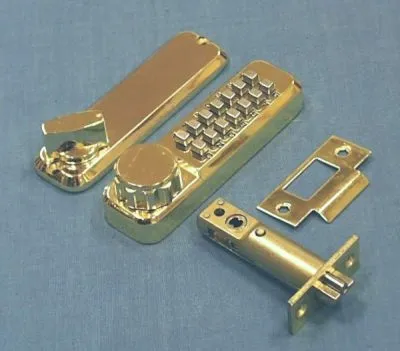

Вони, в свою чергу, поділяються на врізні і накладні:
- Врізні при монтажі вставляються в дверне полотно, і на поверхні двері видно тільки замкова панель. Використовуються тільки в житлових приміщеннях. Можуть застосовуватися на будь-яких видах дверей.
- Накладні при установці кріпляться до дверного полотна з боку приміщення. В силу конструктивних особливостей їх не можна встановлювати на пластикові двері.
Перевагою цих замків стає енергонезалежність. Але при частому і тривалому користуванні кнопки на замку починають виділятися із загального фону і западати. Тому сторонній людині підібрати задану комбінацію не складе труднощів.
Електронні кодові замки
Це пристрої, в основі управління якими лежить мікропроцесор. Установка запірно-сигнального блоку можлива в будь-якому місці. Дані замки діляться на три види.
- Замок, який використовується на воротах, в під'їздах будинків і в інших місцях масового відвідування.
- Електронний замок. обладнаний магнітним носієм цифрової комбінації, в ролі якого виступають брелоки, пульти, картки та інші пристрої.
- Електронний кодовий замок з сенсорним управлінням - найнадійніший, але і найбільш примхливий. Перепад напруги в електромережі може викликати збій роботи механізму. Ключем для такого замку стає відбиток пальця або руки людини.
Деталі й інструменти для збірки кодового замка

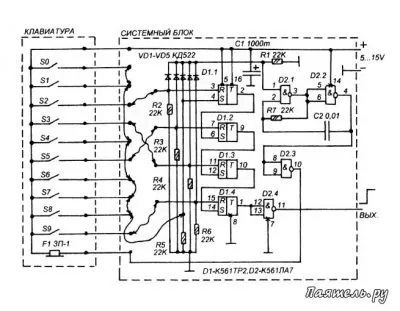

Перш ніж приступати до вивчення схеми електронного кодового дверного замка, потрібно приготувати деталі. Для різних моделей застосовуються свої елементи, перерахуємо головні:

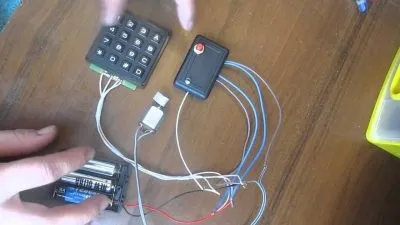

Кодовий замок електронний
Переваги кодового замка:
- довговічність;
- робота в будь-яких погодних умовах і при перепадах температури;
- доступна вартість необхідних елементів.
При наявності всіх деталей питання про те, як зробити кодовий замок своїми руками, не представляє ніякої складності.
- Купується комплект радіодеталей з платою.
- У ролі мотора встановлюється автомобільний електропривод на реле.
- Защипувалися пристрій підбирається відповідно до наявного замком.
- На каркас дверей встановлюється плата з реле, до якої підводиться електропроводка.
- Для корпусу можна взяти пластикову кришку з просвердленими в ній отворами для проведення монтажу.

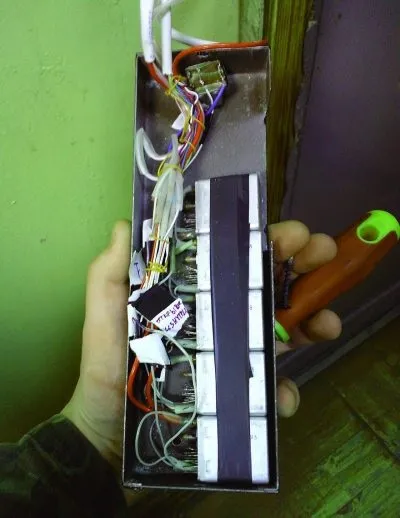

- В алюмінієвому профілі П-подібної форми висвердлюють отвори, в які вставляються кнопки. Діаметр повинен бути рівний кнопці на кембриком. Це важливо для якісного спрацьовування сигналу, щоб було точне центрування.
- До кнопок і до світлодіодів припаиваются дроти, і вся конструкція заливається епоксидною смолою.
- За допомогою шурупів панель кріпиться до дверей.
- Для забезпечення безперебійного харчування приєднується ДБЖ.
Замок з герконом
Саморобні електро-кодові дверні замки на герконах зручно встановлювати на дверях, які повинні бути постійно закриті. Головна деталь в кодових замках - реле-геркон. При виході з приміщення досить натиснути кнопку на панелі, і двері після повного закриття зафіксується завдяки замикання геркона. Відкриваються такі двері шляхом набору шифру. Схема кодового замка виконується наступним чином:
- котушка, яка перебуває під напругою, виконує перемикання зв'язків між лапками;
- при розмиканні ланцюга контакт встановлюється в початкове положення;
- якщо замикається порожня лапка з одним контактом котушки, то геркон при натисканні клавіші перемикає зв'язок з однією лапки на іншу;
- для складання повноцінного замку ланцюг перед першою групою розмикається і заповнюється клавішами, що діють на розмикання;
- після отримання схеми з кількістю герконів, що дорівнює кількості клавіш коду, виготовляють сам замок.
