Кобилка покрівля розміри, особливості проведення робіт

Схема даху з кобилкою

Дошка, з якої робляться кобилки, по своїй ширині зазвичай менше ширини кроквяної дошки. Наприклад, якщо крокви виготовлені з дощок розміром 150х50 мм, то для виготовлення кобилок можна використовувати дошку з перетином 100х50 мм.

Використання кобилок в процесі монтажних робіт зі спорудження даху і її кроквяної системи дає можливість:

при їх виготовленні застосовувати пиломатеріали з меншою довжиною дошки;
полегшити підйом і установку на мауерлат крокв, оскільки вони матимуть меншу вагу;
з меншими зусиллями вивести лінію звісу карнизу, використовуючи при цьому більш легкі в порівнянні із кроквяними ногами кобили;
в разі, коли кобилка пошкодиться або вона піддасться гниттю, її можна безболісно замінити, не розбираючи конструкцію даху.

У наш час, як і в минулому, є майстри, які можуть робити різьблені кобили, покрівля з якими набуває по-справжньому привабливий вигляд. Будинок з таким декоративним елементом відрізняється неповторністю та оригінальністю.

Пристрій карнизних звисів без кобилок

Скала звис без кобили

Якщо під карнизом зробити короба або виготовити дерев'яний каркас, то це буде чудовою нагодою для облагородження зовнішнього вигляду споруди. Все це дозволить закрити всілякі виступаючі елементи покрівельної конструкції, до яких можна зарахувати обрешітку і крокви. Яким способом будуть підшиті різні елементи карниза, буде залежати від типу виготовленого карнизного короба.

До найбільш ефективному і простий метод виготовлення такого короба відноситься монтаж каркаса за допомогою лобовий або вітрової планки і підшивань рейок. Вони розміщуються на нижній (внутрішньої) частини крокв.

При використанні такого методу можуть бути враховані смаки господаря будівлі, оскільки існує два варіанти обрізання кінців крокв. Вони можуть бути обрізані по схилу так, що торець буде розташовуватися паралельно по відношенню до стіни. В іншому випадку, кінці крокв можуть бути обрізані перпендикулярно кроквяної осі.

Зупинимося детальніше на варіанті з паралельним обрізанням стропильних решт (при такому способі кобилка - елемент конструкції покрівлі, не передбачений):

Виконання робіт зажадає використання кроквяних лісів, а також висувної драбини. Для кріплення покрівельних елементів знадобиться шуруповерт і саморізи по дереву;
В першу чергу, необхідно прикріпити вітрову дошку, потім послідовно кріпиться зовнішня підшивною і внутрішня (стінна) дошки. Всі дошки мають однаковий перетин 150х20 мм;
При виготовленні короба використовуються відібрано кручені і рівні дошки. Вони повинні бути очищені від кори і не мати у великій кількості сучків. Коли виготовлення короба планується зробити в якості «підшиваючи», без використання оздоблювальних матеріалів, то роботу виконують з використанням каліброваних сухих дощок, що мають перетин 50х20 мм.
Після того, як були закриті фронтальна лати і крокви, з метою захисту, проводиться обробка короба спеціальними розчинами. Якщо є бажання, то короб можна обробити морилкою або покрити лаком. У цьому випадку «подшива» буде служити довше і найбільш ефективно.

Домогтися найбільш якісного покриття можна, використовуючи досить дорогий, але по-справжньому ефективний корабельний лак.

Як закриває короб матеріалу користуються профнастилом марки С10, які мають білий або світло-сірий колір. Може також використовуватися вініловий сайдинг, який легкий в монтажі і має невелику вагу.
Деякі частини карниза можна підшивати з використанням спеціального матеріалу - софітів. Він являє собою перфоровані пластини, виготовлені з алюмінію або пластику. Хоча їх вартість вважається досить високою, вона виправдана за рахунок привабливого зовнішнього вигляду матеріалу і його високу функціональність.
Незалежно від матеріалу, який був використаний для підшивки карнизних планок, закривати лобові (вітрові) сторони короба доведеться з використанням зовнішніх куточків, колір яких повинен збігатися з кольором самого короба. За розміром куточки повинні бути 50 мм, їх обортовку за розміром мусить відповідати ширині вітрової частини.
З метою облагородити бічні сторони короба вирізаються кришки. Робиться це вручну, а матеріалом служать гладкі листи, форма яких буде залежати від форми торцевої частини коробів.
Виконати фронтальну «підшиваючи» набагато простіше. Робиться це за допомогою двох дощок з перетином 150х20 мм, які кріплять до виступаючої обрешітці. Надалі їх зашивають найбільш відповідним матеріалом.

Пристрій карнизних звисів з застосуванням кобилок

Коли для підшивки карнизів використовується горизонтальна кобилка, покрівля, особливості проведення робіт якої можуть відрізнятися один від одного, монтується з деякими додатковими складнощами і вимагає великих трудових витрат.

Як конструктивний елемент, кобилка являють собою не що інше, як дошку з перетином 100х30 або 150х30 мм. На цій посаді можуть виступати обрізки стропильних брусів. Їх кріплення до крокв здійснюється таким чином, щоб розташування широких площин було перпендикулярно по відношенню до стіни.

Здійснюючи монтаж кобилок, було б правильно взяти за орієнтир цегляну кладку або ж робити роботи з використанням рівня.

Після установки кобилок розпочинають процес кріплення підшивань дощок. Як результат, виходить короб з нижньою площиною, розташованої горизонтально. Надалі короб можна оформити або прикрасити залежно від загальної архітектури підстроювання і особистих смаків домовласників.

Приступаючи до монтажу карниза, не слід забувати про такий важливий момент, як здатність покрівлі «дихати». Під цим мається на увазі, що в подкарнізной частина має потрапляти тепле повітря. Проходячи через такі елементи покрівлі, як крокви, лати і покрівельне покриття, він спрямовується назовні. Завдяки повітряному потоку відбувається ефективна вентиляція, яка створює умови для сухого стану даху і продовжує термін її служби.

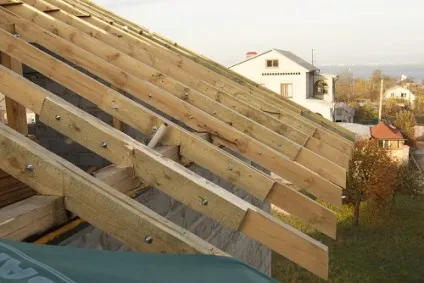

Крокви з кобилкою

Виходячи з вищенаведеного, дуже важливо не допустити, щоб який-небудь коньковий елемент або елемент карниза став герметичним. З цієї причини при виконанні монтажних робіт не можна застосовувати монтажну пінку і силікон. Винятком є тільки труби. В іншому випадку, вже через кілька років експлуатації можуть початися небажані процеси, пов'язані з гниттям конструкції даху.

В даний час карнизи підшивають різними способами. Коли є кобилка, дах може бути оброблена звичайним трикутним карнизом. Він відрізняється простотою монтажу і в порівнянні з іншими виносними карнизами виключає такий небажаний момент, як неприємне гудіння під час зимових хуртовинну вітрів.

Зупинимося на основних правилах пристрою трикутного карниза:

Обрізання крокв необхідно робити урівень із зовнішніми стінами. При цьому не допускається, щоб карниз звисав над стіною. Якщо він все-таки звисає, в місцях стику крокв і стіни прибивають карнизну дошку, забезпечену водостоком.
Освіта карнизного виносу відбувається в результаті збільшення довжини крокв за допомогою кобилок. Вони прибиваються безпосередньо до кроквяних ніг. Те, що такий спосіб набув великої популярності, пояснюється перевагами, які він має. Наприклад, він гарантовано захищає подкарнізной простір від дощових крапель, які може задути туди сильний вітер. Все це досягається за допомогою нескладного пристрою під назвою «кобилка». Покрівля, розміри зазору з якої утворюють кобили, повинна бути забезпечена хорошою вентиляцією простору, що знаходиться під дахом.
Винос карниза, там, де розташовані кобили, знизу залишається відкритим. Його можна закрити, використовуючи застругані і пріфугованние підшивні дошки рівної ширини. Їх товщина повинна бути в межах 25 міліметрів (підшивання карниз). Підпокрівельний простір слід закривати дошками перпендикулярно стіні і знизу. Стіна і дошки для вентиляції покрівлі також мають між собою зазор.
Скала винос зміцнюють за допомогою консолей, забезпечених металевими або залізобетонними анкерами. Їх закладають в стіну. У таких місцях кобилка закладається з консоллю урівень. Використання даного способу виправдано, коли підшивання карниз виноситься на відстань, яке є вище допустимого для кобили з дерева.
Цегляний звис робиться на кам'яних стінах будинків, верхня частина яких викладена з цегли. При цьому дотримується поступовий припуск рядів на величину, яка не перевищує третину довжини цегли (80 мм). Скала цегляний звис не повинен бути більше половини товщини стіни.

Довготривала експлуатація покрівлі багато в чому визначається якістю виконання карнизних звисів. Під час їх монтажу істотна роль відводиться такому конструктивному елементу, як кобилка. Покрівля, особливості проведення робіт якій вимагають грамотного виконання карниза, може, в іншому випадку, промокнути або втратити свої властивості через намокання теплоізоляції.

Для забезпечення довговічності і економічності експлуатації фасаду та покрівлі розробляється комплекс заходів, які виходять за рамки монтажу та постачання матеріалів. До питання створення якісної покрівлі необхідно підходити комплексно.

Скала звис є візуальну кордон, яка відокремлює покрівлю від зовнішнього фасаду. Він бере не себе архітектурний акцент і є явним і очевидним елементом будівлі. З цієї причини, до процесу оформлення карниза слід підходити з особливою увагою, оскільки він є одним з найбільш відповідальних елементів споруди. Внаслідок природних тепловтрат на карнизної звисі може утворюватися полій. В результаті, карниз може зруйнуватися або може статися закупорка подкровельной вентиляції карнизного свеса. Наслідки можуть бути дуже сумними - утворюється конденсат, з'явиться цвіль, конструкція покрівлі почне гнити і т.п.

Коли мова йде про підшивці карниза, то маються на увазі роботи, пов'язані з монтажем декоративних елементів на нижній площині карнизних звисів. Декоративне оздоблення з використанням сайдингу, дерева, міді та інших матеріалів не відноситься до найбільш важливого етапу в процесі оформлення карнизного свеса.

До її формування проводиться проектування і монтажні роботи несучої конструкції карниза і складових покрівельного пирога.

Проектні та монтажні роботи по влаштуванню карнизного свеса враховують наступне:

Величину вильоту карнизного свеса від опори у вигляді несучої стіни. Вона є проектної величиною, яка від несучої здатності конструкції та інших факторів, які враховуються при розробці проекту.
Чи забезпечує карнизний звис достатнє надходження повітря в підпокрівельний простір.
Способи кріплення декоративних елементів у вигляді панелей повинні бути такими, щоб вони забезпечували їх надійне функціонування при будь-якій погоді.
