Кліщі обтискні - що це таке, їх різновиди і застосування

Запорукою будь-якого якісного електричного з'єднання є площа дотику проводів - чим вона більша, тим надійніше контакт. Зрозуміло, все це підбирається щодо перетину з'єднуються проводів, тому тут головне обійтися без фанатизму. Якщо перші з'єднання такого типу представляли собою довгі скручування, обтиснуті плоскогубцями, то зараз це рівні проводу, які кліщі обтискні скріплюють між собою всередині спеціальної обпресувальна втулки. Мінус такого способу з'єднання в необхідності мати інструмент для обтиску і витратні матеріали у вигляді втулок або наконечників, але це повністю компенсується збільшенням швидкості роботи і поліпшенням її якості.

Де використовуються обтискні кліщі

Незалежно від розміру крімпер, у нього є тільки два основних способи застосування - підготовка струмоведучих жил для закріплення їх в клемах розеток, вимикачів та інших електроприладів, а також з'єднання декількох проводів між собою.

У першому випадку опресовування виправдана, якщо використовуються багатожильні дроти. Якщо їх затиснути в клеми контактів без підготовки, то з часом під дією електричного струму (він створює мікровібрацію) жилки «вгамуються», між ними з'явиться вільний простір і контакт в цілому ослабне.

Це одна з причин, по якій для прокладки силової електропроводки радять використання одножильних проводів, але з поширенням пристроїв для обтиску наконечників проводів ця рекомендація втратила сенс.

Корисною буде обжимка і при необхідності з'єднати два і більше проводів. В такому випадку вони збираються разом, на них надівається втулка і обжимается. При цьому дроти можуть бути вставлятися у втулку як з однієї, так і з двох сторін: в першому випадку виходить подоба скручування, а в другому - муфти.

Перевага такого виду кріплення в тому, що після опресування всередину гільзи не проникає повітря - по суті виходить герметичне з'єднання. Це дозволяє з'єднувати таким способом навіть мідні і алюмінієві дроти, контакт між якими в звичайних умовах згодом окислюється.

Різновиди обтискних кліщів

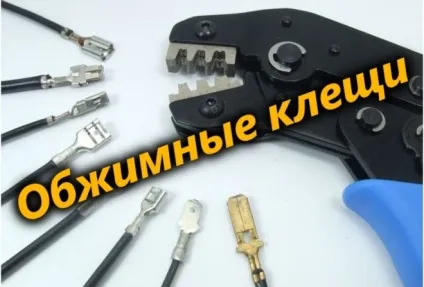

Конструкційно кліщі для обтиску діляться на два основних типи - діють за принципом пасатіжі або діафрагмові.

Перші з них найбільш часто зустрічаються - вони виконують здавлювання тільки з двох сторін, але на відміну від пасатажей мають в губах вирізи спеціальної форми, які працюють в якості направляючих. Це дозволяє виконувати якісне кріплення на жилі дроту наконечників, підстава яких в перерізі має «П» -образну форму.

Перевага таких пристроїв, що виконують обтиск жив проводів в їх відносній універсальності - до наконечниками ними можна «підібратися» з будь-якого боку. Головний недолік криється в необхідності мати «на підхваті» кілька таких кліщів, так як на губах зазвичай поміщаються вирізи для 3-4 розмірів гільз. Як варіант можна придбати універсальний крімпер для обтиску зі змінними матрицями, які кріпляться на спеціальній касеті. При необхідності попрацювати з іншими видами наконечників, старі замикаються в касеті і на їх місце вибираються відповідні.

Діафрагмові пристрої можуть обжимати гільзи з чотирьох або шести сторін - в залежності від механізму діафрагми. За рахунок повного обхвату ними виконується більш якісний і щільний обтиск кінця кабелю, а також пристрій автоматично підлаштовується під будь-яку товщину гільзи.

Перед вибором такого інструменту треба враховувати його головний недолік - обпресувати можна тільки гільзу, в яку дроти вставлені з одного боку - в іншому випадку кліщі залишаться на дроті, так як їх головка замкнута.

Як працювати з обтискними кліщами - важливі нюанси

Сам процес обжимання проводів інтуїтивно зрозумілий - гільза або наконечник надівається на провід (а), до неї підводиться матриця кліщів, змикаються ручки інструменту і контакт готовий. На практиці ж найчастіше «перший млинець», а то й кілька, виходять «комом», причому практично в прямому сенсі - з'єднання можуть бути далекими від ідеалу. Також траплялися випадки, коли в на вигляд добре обтиснутому дроті з часом погіршувався контакт.

Якщо не витримується форма клем

У першому випадку винні настройки сили здавлювання частин матриці, які можуть бути різні як для окремих проводів, так і самих наконечників. Через це професіонали воліють мати хоча б два інструменти, щоб не перенастроювати пружину для роботи з іншими проводами або гільзами.

Ще на якість роботи впливає матеріал, з яких зроблені гільзи і їх товщина. Обжимка для щільних клем завжди виконується набагато простіше і вони згодом краще тримають форму, ніж ті, що зроблені з м'яких матеріалів.

Правильне орієнтування наконечників з «П» -подібним перетином - це хоч і лежить на поверхні, але часто игнорируемое вимога, але ж перекіс деталей в будь-якому механізмі далеко не завжди потрапляє в зону дозволеної похибки.

Скручування багатодротяна жив перед обжимкой

Для кожного досвідченого електрика, який починав з скруток і пайки проводів, це рух швидше за все вже є рефлексом, але коли виконується обжимка для багатодротяних наконечників, то від нього треба позбавлятися. Справедливість цього твердження можна перевірити простим досвідом - взяти пару одножильних однодротових проводів, розташувати їх хрест-навхрест і стиснути плоскогубцями. У деяких випадках деформуються обидві зволікання, а іноді і тільки одна, але при цьому вона практично повністю буде перебита і стане бовтатися на тоненькому перешийку. Зрозуміло, провідність цієї жилки значно зменшиться.

Якщо ж зволікання НЕ будуть скручуватися, то при опрессовке наконечника вони виявляться розташованими паралельно один одному і при деформації вони просто заповнять всі порожнечі, що не передавлівая один одного.

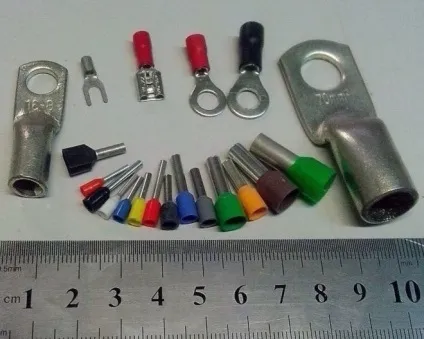

Кольорове маркування гільз і матриць

Різні розміри гільз деякі виробники позначають окремими квітами і такі ж мітки наносять на матриці кліщів.

Треба пам'ятати, що єдиної системи для цього ще не розроблено, тому якщо купувати гільзи орієнтуючись тільки на колір, то можна отримати не зовсім підходящі витратні матеріали.

Як підсумок - що вибирати

Обтискні кліщі дуже схильні до правилу, яке свідчить, що для кожної роботи потрібен свій інструмент, тільки тут все трохи складніше, так як окремий пристрій за великим рахунком треба для кожного типу використовуваних проводів, якщо немає бажання возитися з регулюванням зусилля пружин. Тому, що саме потрібний інструмент і в якій кількості, можна вирішити тільки виходячи з щоденних робочих завдань.
