Класифікація манометрів
Манометр - прилад, що вимірює тиск рідини або газу.
Принцип роботи

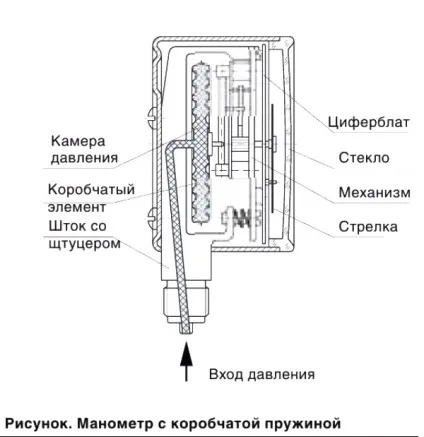

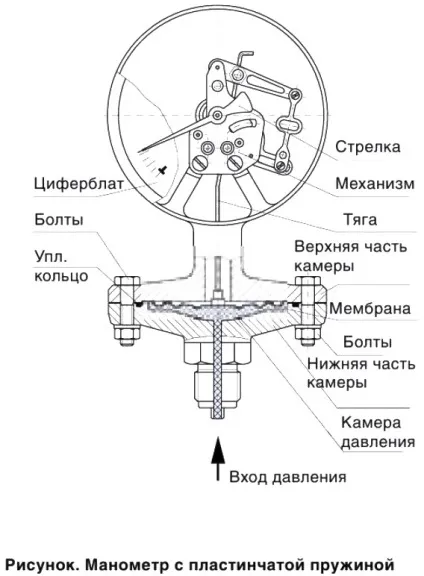

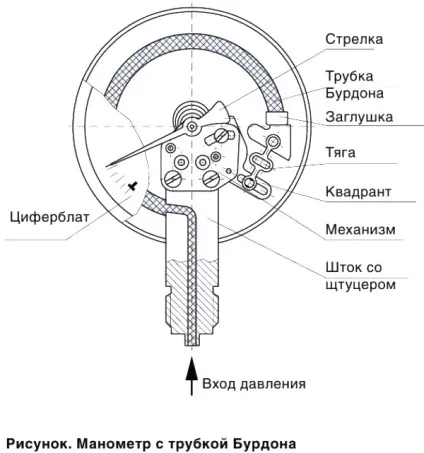

Принцип дії манометра заснований на зрівноважуванні вимірюваного тиску силою пружної деформації трубчастої пружини або більш чутливою двохпластинчаста мембрани, один кінець якої запаяний в тримач, а інший через тягу пов'язаний з трібко-секторних механізмом, що перетворює лінійне переміщення пружного чутливого елемента в круговий рух показує стрілки.
типологія манометрів
Залежно від призначення прилади для вимірювання тиску діляться на наступні основні групи:
- манометри - для вимірювання надлишкового тиску;
- вакуумметри - для вимірювання вакуумметричного тиску (вакууму);
- мановакуумметри - для виміру вакуумметричного й надлишкового тисків;
- напоромери - для вимірювання малих надлишкових тисків;
- тягоміри -вакуумметри з мінусовим межею;
- барометри - для вимірювання атмосферного тиску;

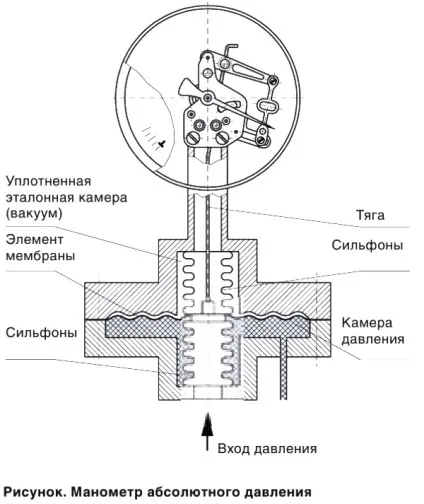

- баровакуумметри - для вимірювання абсолютного тиску;

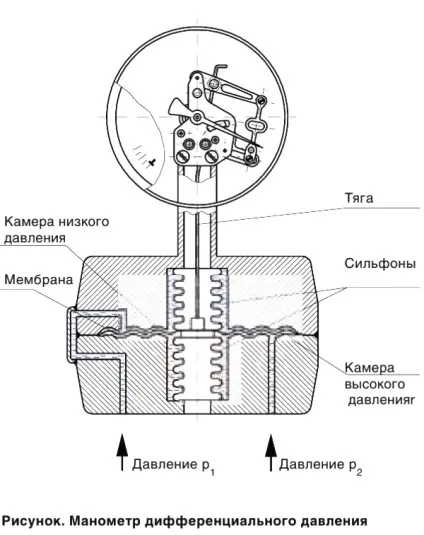

- диференціальні - для вимірювання різниці тисків.
За принципом дії всі прилади для вимірювання тиску можна розділити на наступні типи:
- рідинні - прилади, в яких вимірюваний тиск врівноважується вагою стовпа рідини, а зміна рівня рідини в сполучених посудинах служить мірою тиску, називаються рідинними. До цієї групи належать чашкові і U-образні манометри. діффманометри і ін .;
- вантажопоршневі - прилади, в яких вимірюваний тиск врівноважується зусиллям, створюваним каліброваними вантажами, які впливають на вільно пересувається в циліндрі поршень;
- прилади з дистанційним передаванням показань - прилади, в яких використовуються зміни тих чи інших електричних властивостей речовини (електричного опору провідників, електричної ємності, виникнення електричних зарядів на поверхні кристалічних мінералів і ін.) під дією вимірюваного тиску. До таких приладів відносяться манганінові манометри опору, п'єзоелектричні манометри із застосуванням кристалів кварцу, турмаліну або сегнетової солі, ємнісні манометри, іонізаційні манометри і ін .;
- пружинні - прилади, в яких вимірюваний тиск врівноважується силами пружності пружини, деформація якої служить мірою тиску. Завдяки простоті конструкції і зручності користування пружинні прилади набули широкого застосування в техніці.
За призначенням поділяють такі види манометрів:
- технічні. призначені для вимірювання неагресивних до сплавів міді рідин, газів і парів;
- електроконтактні. в конструкції мають спеціальні групи електричних контактів (зазвичай 2);
- вібростійкі застосовуються в умовах високих вібрацій;
- вибухозахищені в корпусі з вибухостійкого сплавів на основі алюмінію;
- коррозіонносойкіе для експлуатації в особливо жорстких умовах, мають високий клас пиловологозахисту;
- аміачні використовуються для вимірювання тиску агресивних газів і рідин;
- суднові манометри призначені для експлуатації на річковому і морському флоті;
- залізничні. призначені для експлуатації на Ж / Д транспорті;
- самопішушіе. манометри в корпусі, з механізмом дозволяє відтворювати на діаграмних папері графік роботи манометра;
- для нафтогазових свердловин. застосовуються для вимірювання тиску всередині нафтових і газових свердловин на великій глибині;
- надвисокий тиск. призначені для вимірювання надвисокого надлишкового тиску агресивних некрісталлізующіхся середовищ.
По метрологічному призначенню вимірювальні прилади діляться на зразкові і робочі.
- зразковими вимірювальними приладами називаються прилади, призначені для повірки інших вимірювальних приладів;
- робочими вимірювальними приладами називаються всі вимірювальні прилади, що служать для безпосередніх вимірювань.
застосування манометрів
Манометри застосовуються у всіх випадках, коли необхідно знати, контролювати і регулювати тиск. Найбільш часто манометри застосовують в теплоенергетиці, на хімічних, нафтохімічних підприємствах, підприємствах харчової галузі.
