Класифікація дренажів кільцевої, пристінний, пластовий і місцеві каналізація - просто
Для вибору типу системи захисту від підтоплення ґрунтовими водами, що споруджується на ділянці, існує класифікація дренажів, що дає забудовникові повне уявлення про той чи інший його вигляді.
В даній статті піде мова про дренажах різних видів і їх особливості їх влаштування.
Дренажна система ділянки
Види дренажних систем
До найбільш часто вживаним видами дренажних систем можна віднести:
- Кільцевий дренаж.
- Пристінний дренаж.
- Пластовий дренаж.
Поговоримо про кожного з них більш детально.
дренаж кільцевої

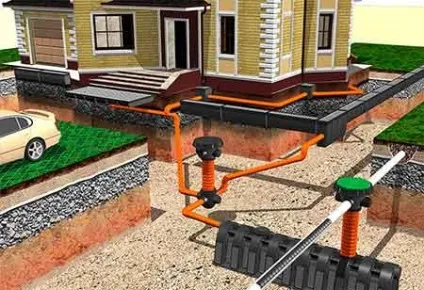

Пристрій кільцевого дренажу
Кільцевий дренаж використовується при захисті підвалів будівель, які закладаються на піщаному грунті. У цьому випадку можливо пристрій глибинного дренажу і для групи поруч розташованих будинків. При захисті особливо заглиблених підвалів, коли загальна система дренування території недостатньо знижує рівень грунтових вод, також використовується даний вид дренажу.
Допустима організація незамкнутого дренажного кільця в разі, коли підземні води підступають до будівлі з одного боку.
Порада від професіонала: Закладання кільцевого дренажу рекомендується проводити на відстані від 5 до 8 м до стін. При більш близькому розташуванні з'явиться необхідність застосування додаткових заходів щодо недопущення осідання грунту під фундаментом будинку.
дренаж пристінний
Глинисті і суглинні грунти на ділянці будівництва припускають використання пристенной дренажної системи. Її особливості полягають в наступному:
- Пристрій поверхневого дренажу проводиться по периметру будівлі на відстані від стіни, який визначається шириною фундаменту і місцями розміщення оглядових колодязів.
- У разі розташування будинку, що будується на комбінованих ділянках (з різними типами грунту) використовуються одночасно кільцевої і пристінний дренаж.

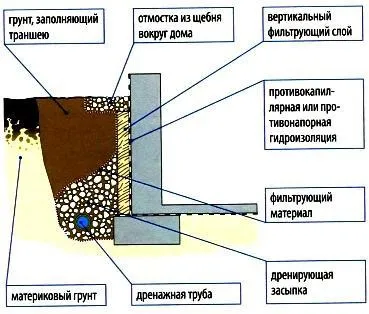

Схема пристенного дренажу будинку
Порада від професіонала: Використання в якості фільтруючого матеріалу сучасних полімерних матеріалів дозволить зменшити кількість піску і знизити, тим самим, витрати на зведення дренажної системи.
дренаж пластовий
В особливо складних гідрогеологічних умовах необхідно пристрій пластового дренажу. Дренаж такого типу використовується:
- при наявності великого потужного водоносного пласта;
- при недостатньому зниженні рівня грунтових вод іншими видами дренажу;
- при шаруватому будові водоносного пласта;
- при наявності підземних напірних вод;
- при наявності лінзи безпосередньо під будівлею.

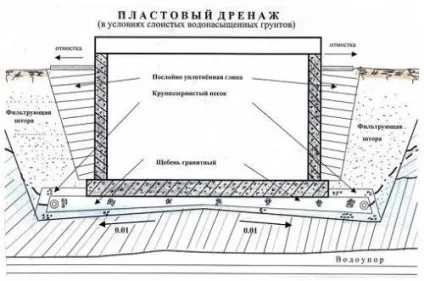

Схема пристрою пластового дренажу
Підвали і споруди, що вимагають абсолютної сухості і абсолютно не допускають при їх експлуатації появи вологи - теж привід, щоб задіяти пластовий дренаж. Для таких специфічних споруд практикується пристрій «профілактичного» пластового дренажу навіть в глинистих ґрунтах і в суглинку.
місцеві дренажі
Існують також різні види місцевих дренажів різних видів малогабаритних будівельних і інших елементів:
- Дренаж колекторів і підземних каналів. Підземні колектори, канали тепломережі, прокладені в водоносному грунті, вимагають захисту від грунтових вод. Супутній грунтовий дренаж в глинистих ґрунтах влаштовується по осі каналу на глибині від 0,3 до 0,7 м під підошвою його заснування. Оглядові колодязі в цьому випадку закладаються в дно каналу. Дренаж пластовий з'єднується з фільтрує обсипанням трубчастого дренажу.
- Дренаж приямків. Залежно від конкретних умов місцевості вибираються ті чи інші способи дренажу приямків:
- можливе заглиблення низового ділянки дренажної системи в разі розташування приямків близько до нього;
- загальне зниження рівня закладки дренажної системи при будівництві на піщаному грунті;
- додаткові локальні дренажі;
- поділ дренажу на частини.
Особливу увагу при цьому треба приділяти заходам, що перешкоджає виносу ґрунту з-під будинкового фундаменту.

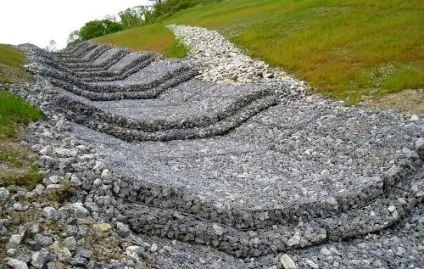

Дренаж засипали яру
- Дренаж засипають ярів, струмків, річок. При засипці невеликих річок, струмків, які здійснюють природний дренаж води, слід передбачити пристрій для прийому і відведення не тільки поверхневої, а й ґрунтової води. Великий потік підземної води вимагає прокладки двох дрен в глинистому ґрунті паралельно стінам колектора. У піщаному грунті можливо влаштування одних дрени з боку з великим припливом води.
- Дренаж застенний і укісними. Застенний дренаж передбачає влаштування суцільної засипки уздовж підпірних стінок в місцях виходу підземної води. При невеликій довжині він може здійснюватися без використання труб. При неясно вираженому водоносному шарі влаштовується спеціальний укісними дренаж.
- Дренаж підвалів вже існуючих будівель. Для захисту від затоплення підвалів вже побудованих будівель вибирається дренаж, відповідний для кожного конкретного випадку. Піщаний грунт передбачає використання кільцевого дренажу, тоді як глина і суглинки - пристенного. Якщо в підвалі будинку можливо пристрій другого, більш високого статі, між новим і старим підлогою влаштовується пластовий дренаж у вигляді засипки фільтруючого матеріалу - гравію, щебеню, крупного піску.
Схема дренажу підвалу
Порада від професіонала: Необхідно дотримуватися заходів, спрямованих проти опади і виносу ґрунту при спорудженні дренажу вже побудованого будинку. Траншею слід викопувати невеликими ділянками з негайною засипанням після влаштування дренажу.
Отже, ми розібралися, які види дренажу використовують в тих чи інших ситуаціях, а також розглянули особливості облаштування кожного виду дренажу. Будемо сподіватися, що наші рекомендації і ваше грамотне втілення їх в життя дозволять досягти необхідного рівня сухості на присадибній ділянці і інших територіях.
