У статті ви дізнаєтеся, що вдає із себе скидний клапан для опалення, види підривної клапана і поради по установці і вибору скидного клапана для води.
Існує безліч факторів, що впливають на стабільність роботи системи опалення. Різкі температурні скачки можуть привести до порушення герметичності з'єднань. Для того, щоб це не відбувалося, в опалювальній системі необхідно передбачити установку захисного пристрою.
Таким пристроєм і є клапан скидання тиску води або скидний клапан. Його застосування є обов'язковою умовою при монтажі приладів опалення. Для чого застосовується запобіжний клапан. При запуску опалювальної системи теплоносій починає нагріватися. Він починає розширюватися, збільшуючись в обсязі. Відповідно підвищується тиск на внутрішню поверхню стінок трубопроводів і опалювальних приладів.
Коли тиск перевищує певну величину, відбувається розгерметизація стиків. Це призводить до порушення роботи системи і в кінцевому підсумку до виникнення аварійної ситуації. Для того, щоб своєчасно скинути надлишок води, потрібна установка запобіжного клапана. Функції клапана.
- Своєчасне видалення надлишків теплоносія. Це призводить до зниження тиску в системі.
- В запобіжному клапані має бути присутня можливість налаштування максимальної величини тиску, при якому відбувається його відкриття. При виборі конкретної моделі треба враховувати характеристики системи опалення:
- Середній і максимальний тиск в системі.
- На якій відстані знаходиться розширювальний бак.
- Довжина труб теплопостачання.
- Вид опалювальної системи. При монтажі опалювальних приладів застосовуються два види клапанів, робота яких базується на різних принципах.
Особливості установки запобіжного клапана

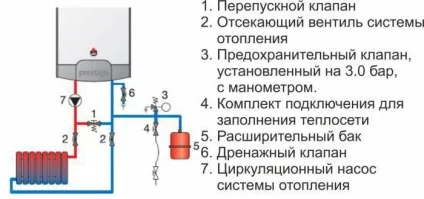

Схема опалення з встановленим запобіжним клапаном
Професійна установка запобіжного клапана в системі опалення полягає в обліку не тільки його характеристик, але і роботи розширювального бака. Як тільки останній не зможе розширити внутрішній обсяг труб - перепускний клапан повинен спрацювати і видалити надлишок води з труб.
За правилами скидний запобіжний клапан для системи опалення повинен встановлюватися відразу після вихідного патрубка котла (на схемі це елементи 3 і 4). Оптимальна відстань між ними становить 20-30 см. Для візуального контролю перед ним монтується манометр. За його свідченнями можна визначити поточний стан системи.
Існують певні правила установки запобіжного клапана в системі опалення:
- Перед пристроєм і котлом не можна монтувати запірний обладнання - засувки, крани і т.д .;
- Для видалення надлишку води на вихідний патрубок правильно обраного запобіжного клапана опалення встановлюється зливна трубка. Вона може бути з'єднана зі зворотним або каналізаційною трубою;
- У закритій гравітаційної системи запобіжний опалювальний клапан встановлюється в найвищій точці.
Крім цього потрібно періодично проводити перевірку стану механізму. Для пружинних моделей характерно «злипання» тарілки зі стінками корпусу. Це підвищує значення максимального тиску відкриття запобіжного клапана в системі опалення. В результаті при перевищенні допустимого значення тиску пристрій не спрацює.
Більшою мірою останнє відноситься до умов експлуатації запобіжного клапана для опалення, ніж до принципу його роботи. Однак без цього навіть при ідеально виконаному монтажі підвищується ймовірність некоректного функціонування пристрою.
Якщо ж кількість аварійних спусків було 7-8 разів - фахівці рекомендують замінити клапан. Це пов'язано з природним зносом пружини і тарілки.
Що слід враховувати під час підбору запобіжного клапана в автономну систему опалення? Відповідність його технічних характеристик експлуатаційним. Також важливо правильно поєднати його з патрубком. Для цього найкраще використовувати традиційну клоччя для труб. Стрічка ФУМ може не витримати температурного впливу, в результаті чого з'явиться текти.
Види запобіжного клапана:
- Муфтові запобіжники, виготовлені з латуні. Цей вид є прямоточним, тобто відкривається силою тиску. Це дешевий варіант, але досить надійний. І має просту конструкцію: різьблення з двох сторін, і шток з прокладкою.
- Латунний запобіжник з більш складною конструкцією. Монтувати такий клапан в систему опалення слід після циркуляційного насоса. Пружина і шток в цій конструкції виконані з нержавіючої сталі. Це запобіжний пристрій може витримати температурний режим до 1200С.
- Зворотні клапани - це вид запобіжних пристроїв, який не повинен допустити протитечія теплоносія в системі опалення, якщо там падає тиск.
Вибір запобіжного клапана
Вибір запобіжного пристрою для системи опалення повинен здійснюватися кваліфікованим фахівцем. Так як є певні правила, які розробив і затвердив Держтехнагляд. А також розрахувати потрібний діаметр можна на сайтах, які продають такі пристрої, там є спеціальний калькулятор.
Запобіжний клапан повинен бути розрахований на тиск, який на 20-25% більше нормального тиску в системі опалення.
Підривний клапан для котла. розрахунок
Розрахунок запобіжного пристрою необхідно проводити відповідно до методики, представленої в СНиП II-35 «Котельні установки».
Установлювати запобіжний клапан потрібно для захисту системи опалення від перевищення рівня тиску більше гранично допустимого значення. З цієї причини розрахунок даного приладу повинен зводитися до обчислення максимально допустимого приросту обсягу теплоносія і визначенню можливих джерел перевищення тиску.
Джерелами приросту обсягу може послужити:
- Перегрів в теплообмінному або котельному агрегаті з подальшим паротворенням. При паротворенні рідина здатна збільшити свій обсяг в 461 раз, а тому цей фактор при виборі кнопки є переважаючим.
- Вихід автоматики управління підживлювальних ліній котелень і незалежних опалювальних систем з ладу. Це може також послужити переважаючим фактором при підборі клапана.
- Теплоносій, нагріваючись в теплообмінному або котельному агрегаті, збільшується в об'ємі. При нагріванні питома приріст обсягу від 0 до 100 ° C, що становить всього 4%, тому при підборі типорозміру пристрої даного типу, це не є основним моментом.
Обране устаткування повинно забезпечувати скидання розрахованого кількості теплоносія, по найбільш суттєвого фактору приросту обсягу.
Клапан скидання надлишкового тиску води для водонагрівача
