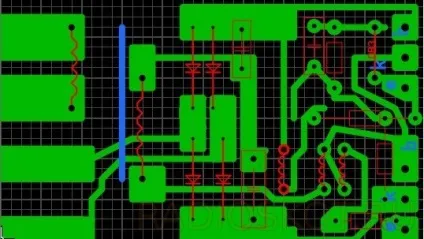

Китайський електронний трансформатор TASCHIBRA TRA25

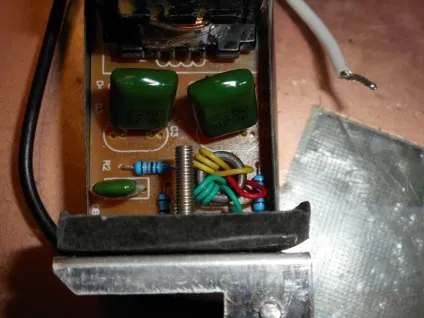

Огляд популярного китайського електронного трансформатора TASCHIBRA. В один прекрасний день мій знайомий приніс на ремонт імпульсний електронний трансформатор для живлення використовуються для живлення галогенних ламп. Ремонт був швидкий заміна динистора. Після того як його віддав власнику. з'явилося бажання зробити такий-же блок для себе. Спочатку дізнався де він його купував і купив для подальшого копіювання.

Технічні характеристики TASCHIBRA TRA25

• Вхід AC 220V 50/60 Hz.
• Вихід AC 12V. 60W MAX.
• Клас захисту 1.

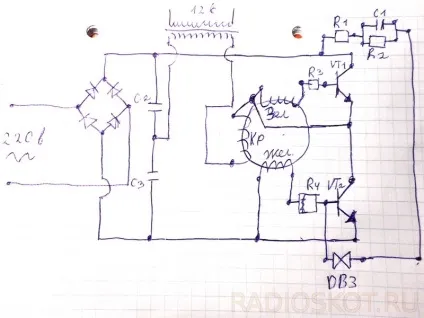

Схема електронного трансформатора

Детальніше схему можна подивитися тут. Список деталей для виготовлення:

1. n-p-n транзистор 13003 2 шт.
2. Діод 1N4007 4 шт.
3. Плівковий конденсатор на 10nF 100V 1 шт (С1).
4. Плівковий конденсатор на 47nF 250V 2 шт (С2, С3).
5. динистор DB3
6. резистори:

• R1 22 ома 0.25W
• R2 500 кОм 0.25W
• R3 2.5 ома 0.25W
• R4 2.5 ома 0.25W

Виготовлення трансформатора на Ш-подібному ферритовом осерді від комп'ютерного блоку живлення.

Первинна обмотка містить 1-жильну дріт діаметр 0.5 мм довжина 2.85 м. І 68 витків. Стандартна вторинна обмотка містить 4-жильний провід діаметром 0.5 мм довжина 33 см. І 8-12 витків. Намотувати обмотки у трансформатора потрібно в одному напрямку. Намотування дроселя на феритових кільцях діаметром 8 мм котушки: 4 витка зеленого проводу, 4 витка жовтого дроти і не повний 1 (0.5) виток червоного проводу.

Динистор DB3 і його характеристика:

• (I откр - 0.2 А), В 5 - це напруга при відкритому стані;
• Середнє максимально допустиме значення при відкритому стані: А 0.3;
• У відкритому стані імпульсний струм складає А 2;
• Максимальна напруга (під час закритого стану): У 32;
• Струм в закритому стані: мкА - 10; максимальне імпульсне не відчиняє напругу становить 5 В.

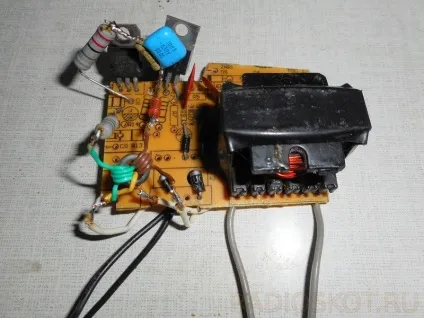

Ось така вийшла конструкція. Вид звичайно не дуже, зате переконався що можна зібрати це імпульсний пристрій харчування самому.
