У металорізальних верстатах зв'язок рухомих елементів передач та механізмів буває досить складною, тому питання про кінематичних зв'язках має істотне значення. Терміном «кінематична зв'язок» визначається зв'язок рухомих елементів верстата між собою. А так як рухомі елементи верстата входять до складу приводу того чи іншого робочого руху, то кінематична зв'язок означає структуру приводу.
При вивченні металорізальних верстатів перш за все необхідно усвідомити структуру приводів робочих рухів, а отже, і їх кінематичні зв'язку. Кінематичні зв'язку в верстатах умовно зображують схемами, які називаються структурними. Кожна кінематична зв'язок складається з однієї або декількох механічних, електричних, гідравлічних та інших кінематичних ланцюгів, через які здійснюються необхідні виконавчі руху. Щоб забезпечити в верстаті цілком певний виконавче рух, наприклад, рух ріжучого інструменту щодо заготовки, необхідна кінематична зв'язок між виконавчими ланками верстата і кінематична зв'язок цих ланок з джерелом руху. Кінематичні зв'язку виконавчих ланок між собою будемо називати внутрішніми кінематичними зв'язками. Якщо виконавче рух є простим (рис. 3, а), наприклад обертальним, то внутрішня кінематична зв'язок здійснюється однією кінематичної обертальної парою між виконавчою ланкою (в нашому прикладі шпиндель 1), які беруть участь в цьому процесі, і виконавчою ланкою (бабка 2), що не які беруть участь в даному відносному русі. Внутрішня кінематична зв'язок визначає характер виконавчого руху. Швидкість виконавчого руху внутрішньої кінематичної зв'язком не визначається.
Зовнішня кінематична зв'язок (рис. 3, б) - це зв'язок між рухомим виконавчою ланкою (шпинделем 1) і джерелом руху (електродвигуном 5). Зовнішня кінематична зв'язок здійснюється декількома ланками, і за допомогою органу настройки iv проводиться кінематична настройка на задану швидкість виконавчого руху при незмінній швидкості електродвигуна. Органами настройки можуть бути змінні зубчасті колеса (механізм гітари), змінні шківи, коробки швидкостей і подач. У структурних кінематичних схемах верстатів проміжні ланки кінематичних зв'язків будемо умовно зображати штриховий лінією, а органи настройки - ромбом, як це зроблено на рис. 3, ст.
На рис. 4, а показана внутрішня зв'язок, на рис. 4, б - структурна схема токарного верстата з резьбонарезной ланцюгом. На цій схемі складне виконавче рух по гвинтовий лінії, що складається з двох простих рухів - обертального (шпинделя) v і прямолінійного (супорта) s, - здійснюється двома кінематичними зв'язками, які налаштовуються органом настройки is.
На рис. 4, в показана кінематична зв'язок для створення більш складних виконавчих формотворчих рухів, що складаються з трьох простих рухів. Як видно з малюнка, різьблення на конусі нарізається одним складним формотворчим рухом, складеним з одного обертального (шпинделя) - v і двох прямолінійних рухів (супорта) - s і S п. В даному випадку внутрішня кінематична зв'язок складається з двох внутрішніх кінематичних ланцюгів. Наприклад, для отримання різьблення заданого кроку t служить внутрішня кінематична ланцюг, що зв'язує прості рухи - обертальний (шпинделя) v і поступальний (супорта в поздовжньому напрямку) s, що настроюється органом настройки is. Для отримання заданої конусности кінематична ланцюг пов'язує поздовжнє і поперечне переміщення супорта і налаштовується органом настройки iп. Внутрішній зв'язок, що складається з двох внутрішніх кінематичних ланцюгів, з'єднана з джерелом руху однієї зовнішньої кінематичної зв'язком, що настроюється органом настройки iv. Обидві кінематичні зв'язку складають одну кінематичну групу.
Кількість кінематичних груп, у тому числі складається кінематична структура верстата, відповідає кількості відносних рухів між заготівлею і ріжучим інструментом, що здійснюють при обробці процеси врізання, формоутворення і ділення. Для делительного руху в кінематичну групу вводять відліковий пристрій (ланка), яке і з'єднують кінематичної зв'язком з кінцевою ланкою делительной групи. На рис. 5 показана структурна схема групи ділення, де в якості відлікового пристрою застосований ділильний диск 1 з фіксатором 2. Кінематична група врізання структурно нічим не відрізняється від групи формоутворення. Для здійснення робочих рухів металорізальний верстат повинен мати виконавчі ланки (шпиндель, стіл, супорт і т. П.), І кінематичні зв'язку їх як між собою, так і з джерелом руху (електродвигуном).
У схемах, розглянутих раніше, виконавчі зв'язку здійснювалися механічними засобами за допомогою різних передач. У практиці верстатобудування використовуються і інші засоби, наприклад, гідравлічні, електричні, пневматичні і т. Д.

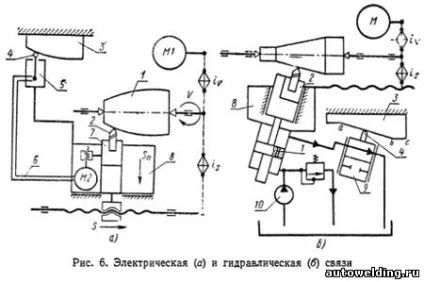

На рис. 6 наведені приклади застосування електричних і гідравлічних засобів зв'язку. На рис. 6, а показана електрична зв'язок 6, що з'єднує електрокопіровальную головку 5 з електродвигуном, якому передаються електросигнали для переміщення поперечного супорта 7, а на рис. 6, б - гідравлічний зв'язок.
