Робочі руху повідомляються виконавчим органам верстата: шпинделя, супорта, столу і т. Д.
Джерелом руху в сучасних верстатах найчастіше служить асинхронний електродвигун трифазного струму; до виконавчих органів рух передається по кинематическим ланцюгах, що складається з окремих ланок - кінематичних пар. Кінематичні ланцюги служать також для зміни швидкостей і напрямків руху виконавчих органів, для узгодження рухів окремих вузлів верстата і перетворення одного виду руху в інше, наприклад, обертального в поступальний, або навпаки, для підсумовування рухів і т. Д. Кінематична ланцюг верстата полягає в загальному випадку з різних передач - ремінних, зубчастих, черв'ячних і ін. - розташованих в певній послідовності.

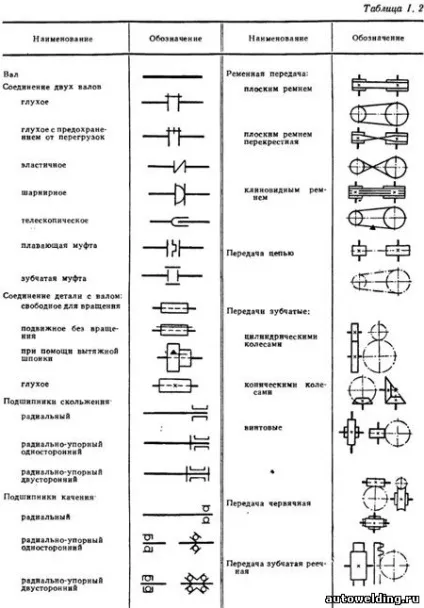

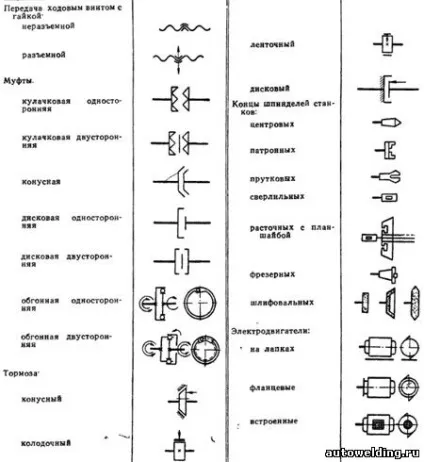

Умовне зображення сукупності кінематичних ланцюгів верстата в одній площині - площині креслення, називається його кінематичною схемою. У табл. I. 2 наведені умовні позначення основних елементів кінематичних ланцюгів, прийняті відповідно до Держстандарту 3462-61 для зображення на схемах. Крім умовного зображення передач, на кінематичній схемі вказуються числа зубів зубчастих і черв'ячних коліс і їх модулі, числа заходів черв'яків, кроки ходових гвинтів, діаметри щківов, потужності і числа обертів двигунів.
У паспортах верстатів на кінематичних схемах допускається нумерація передач, а необхідні дані про них наводяться в окремій специфікації.
У сучасних верстатах, особливо в верстатах-автоматах і напівавтоматах, поряд з механічними передачами знаходять застосування різні гідравлічні, пневматичні та електричні пристрої. Тому, крім кінематичної схеми верстата, складаються також гідравлічна, пневматична, електрична або комбінована пневмогідравлічні і інші схеми.
