Кілька способів створення таблиць в autocad, сапр-журнал
Прочитавши цю статтю, Ви дізнаєтеся про те, якими способами можна створити в AutoCAD таблицю. Ви навчитеся швидко створювати відомості, експлікації, специфікації і т.п. для Ваших креслень. Автоматизуєте і прискорите свою роботу.
Розглянемо шість основних способи створення таблиць в AutoCAD:
1. Простий спосіб створення таблиць в AutoCAD
Цей спосіб вважається примітивним і найпростішим. Суть його полягає в тому, що таблиця малюється за допомогою примітивів: лінія (можна використовувати також і полілінію) і многострочного тексту і команди Зсув.
Всі таблиці повинні відповідати вимогам ГОСТ 21.501-93 - «Правила виконання архітектурно-будівельних креслень».
Намалюємо для прикладу Специфікацію згідно ГОСТ 21.501-93
- беремо інструмент Відрізок (або Полилиния) (Головна панель - Малювання - Відрізок / Полилиния) і малюємо горизонтальну лінію довжиною 95мм;
- інструментом Зсув (Головна панель - Редагування - Зсув) робимо зміщення відрізка на 15мм і 5 разів на 8мм;
- проводимо командою Відрізок вертикальну лінію від початку верхнього відрізка до початку самого нижнього відрізка (у Вас повинна вийти лінія довжиною 55мм (15мм + 5 * 8 мм = 55мм);
- інструментом Зсув робимо зміщення вертикального відрізка в праву сторону на 10мм, 60мм, 10мм і 15мм;
- інструментом Складний рядок (Головна панель - Анотації - Складний рядок) заповнюємо всі текстові поля таблиці: січною рамкою вказуємо кордон заповнення тексту, встановлюємо вирівнювання Середина по центру СЦ. вказуємо висоту тексту)
Вийшла у нас ось така таблиця
2. Створення таблиць за допомогою настройки стилів таблиць в AutoCAD
Даний спосіб полягає у використанні штатного інструменту AutoCAD Таблиця: Головна панель - Анотації - Таблиця
або Рядок меню - Малювання - Таблиця ...
Натискаємо на кнопку Таблиця та налаштовуємо таблицю під себе. Візьмемо за приклад Специфікацію згідно ГОСТ 21.501-93, яку розробили в першому способі.

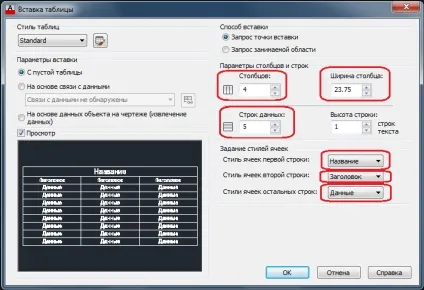

У вікні Вставка таблиці задаємо свої параметри:
- вводимо своє число Стовпців (в нашому прикладі - 4);
- вводимо число Строк (в нашому прикладі - 5);
- в зв'язку з тим, що в даному вікні немає можливості налаштувати ширину кожного стовпця окремо - робимо їх ширину однаковою. Так, як ширина нашої таблиці Специфікація - 95мм, робимо стовпці шириною 23,75мм (95мм / 4 шпальти = 23,75мм);
- налаштовуємо структуру нашої таблиці вказуючи стилі осередків: 1-й рядок Назва (у нас буде для Специфікація), 2-й рядок Заголовок (у нас це буде для Поз. Найменування, Кол. Маса од. кг) і решта 5 рядків Дані. тобто кількість Строк - 5.
Наживаємо ОК і вставляємо на креслення нашу таблицю. Вона вийде ось такого виду
Як бачимо, не зовсім те, що нам потрібно. Для того щоб таблиця відповідала Вашим вимогам - її треба відредагувати таким чином:
Працювати з цією таблицею набагато простіше і зручніше, ніж коли таблиця намальована з ліній і тексту. Можна легко ввести в будь-який осередок необхідні дані - зробивши всього лише подвійний клік по осередку. Але цей спосіб складніший і вимагає трохи досвіду.
3. Установка готових таблиць з Autodesk СПДС модуля
Один з найпростіших і швидкі способів створення таблиць - вставка готової таблиці з доповнення до AutoCAD, яке називається Autodesk СПДС модуль (ще його називають Autodesk SPDS Extension). Дане доповнення поширюється безкоштовно і скачати його можна перейшовши за посиланням: сайт програми.
Розглянемо на прикладі, як створити таблицю Експлікація підлог згідно вимог ГОСТ

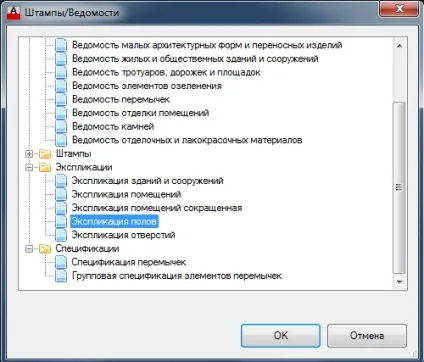

і вибираємо у вікні Штампи / Відомості - експлікації - Експлікація підлог
Тиснемо Ок і вставляємо готову таблицю на креслення
Як бачите, це дуже простий спосіб, але, не дивлячись на це - він має деякі мінуси:
- необхідно, щоб на комп'ютері був встановлений СПДС модуль;
- створює тільки таблиці, які є в базі СПДС.
І все-таки, якщо створити свою бібліотеку таблиць - даний спосіб має право на життя.
4. Поєднання першого і другого способів
Цей спосіб полягає в застосуванні першого і другого способів, про які йшла мова вище. Як це працює:
- створюємо за другим способом стиль таблиці, налаштовуємо ширину і висоту рядків / стовпців;
- розбиваємо створену Вами таблицю за допомогою інструмента Розчленувати (Головна панель - Редагування - Розчленувати);
- редагуємо отриману таблицю за першим способом, так як після розчленування таблиці Ви отримаєте окремі лінії і текст.
5.Собрать таблицю за допомогою СПДС модуля
Даний спосіб, також як і п'ятий - комбінований, який включає в себе:
- створення таблиць з примітивів AutoCAD (з ліній і тексту);
- створення таблиць за допомогою настройки стилів таблиць в AutoCAD;
- створення таблиць з використанням функцій Autodesk СПДС модуля.
І так, після того як створили таблицю з ліній і тексту - використовуємо функцію СПДС модуля Зібрати таблицю (Панель СПДС - Формати - Зібрати таблицю)
Натискаємо на цю кнопку, виділяємо намальовану таблицю і тиснемо Enter
таблиця готова! Таблиця з відрізків перетворюється в новий стиль таблиці, яку легко редагуємо за другим способом.
6. Створення та вставка таблиць в AutoCAD за допомогою Excel
Даний спосіб популярний і часто використовується. Він також вимагає настройки розмірів осередків, як спосіб з налаштуванням стилів, але це робиться в програмі Excel набагато простіше і швидше. Цьому способу ми посвітили окрему тему: Створення і вставка таблиць в AutoCAD за допомогою Excel.
Тепер Ви знаєте масу способів, як створити таблицю в AutoCAD. Раді випробувати всі способи, щоб прийняти для себе і своєї роботи найоптимальніший і зручний.
