Керівництво по заміні блоку запобіжників на lada granta, розшифровка
Якщо ви - власник автомобіля Лада Гранта і у вас виникли проблеми з електрообладнанням, то, в першу чергу, вам буде потрібно провести перевірку запобіжників. У більшості випадків достатньо заміни одного з елементів.
Якщо запобіжник цілий, то цілком ймовірно буде потрібно звернутися до послуг фахівців СТО. Або ж в цілях економії коштів і часу зайнятися усуненням несправності самостійно. Пам'ятайте - основне в подібних ситуаціях не поспішаючи розібратися, в чому полягає проблема.
Електрозапобіжників або реле - це невеликий прилад, який призначений для захисту певної електричного кола, в яку він встановлений. Фактично всі споживачі Лади Гранта захищаються за допомогою плавких запобіжників, не рахуючи ланцюга зарядки АКБ. генератора і стартера.
Будь-яка ланцюг Лади Гранта, яка захищена за допомогою запобіжника, розрахована на максимальну силу струму, що протікає по ній. З огляду на цей показник і ставиться оберігає елемент. Якщо виникає ситуація, коли один з елементів ланцюга виходить з ладу і ток перевищує розрахункову норму для даної ланцюга, в запобіжнику перегорить токопроводящая частина і система буде знеструмлена. Саме це гарантує безпеку електропроводки авто і запобігає її загоряння.
Де знаходяться запобіжники Лада Гранта?
Основний блок з електрозапобіжників і реле в Ладі Гранта розробники вирішили розташувати зліва від керма, поруч з ручками включення світла. Це дуже вдале рішення, елементи розташовуються під рукою і немає потреби в знятті якихось додаткових вузлів. Всі роботи можна виконати, не встаючи з сидіння.

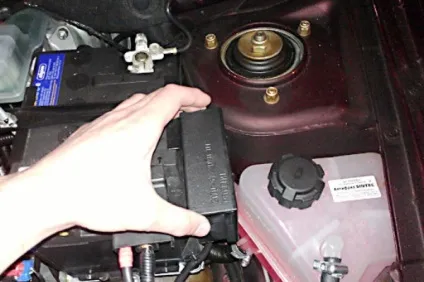

Другий блок силовими запобіжниками розташовується в підкапотному просторі поруч з АКБ. На вигляд - це звичайна чорна коробочка.
Інструкція по зняттю і заміні
Всі без винятку автомайстра рекомендують при роботі з електрообладнанням транспортного засобу від'єднувати клему «-» акумуляторної батареї.
підготовка
Роботи по заміні електрозапобіжників або реле можна проводити в будь-якому місці. Основне - це те, що місце має бути добре освітлене. Перед початком робіт обов'язково заглушите автомобіль.
Роботи по заміні запобіжників в салонному і подкапотном блоці проходять практично ідентично. З невеликими відмінностями.
- Почнемо з першого. Щоб отримати доступ до запобіжників і реле, що знаходяться зліва від ніг водія потрібно зняти кришку.

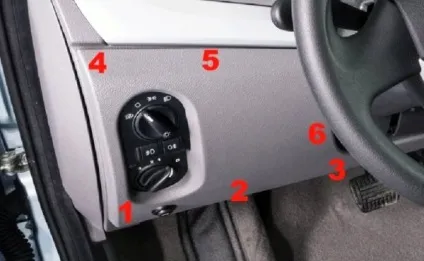

- Робити це потрібно за певною схемою. Спочатку потрібно потягнути кришку за нижній лівий куточок, на схемі він позначений номером 1. Далі звільняємо ліву замикає точку. Потім середню під номером 2. Далі точки 3 і 6. Тепер залишилося звільнити точки зверху 4 і 5. Все кришка знята.
- Візуально оглядаємо блок. У ньому не повинно бути ніяких підгоряння і підплавлення. Також не повинно бути запаху гару.
- У розшифровці знаходимо необхідний нам споживач і за схемою знаходимо його розташування.
- За допомогою пінцета, що знаходиться в блоці витягаємо проблемний елемент. Оглядаємо його візуально або перевіряємо за допомогою приладу.
- Якщо він перегорів, то на його місце ставимо новий.
- Кришка салонного блоку ставиться в наступному порядку: першим ділом потрібно замкнути праву частину, потім нижню, і в кінці верхню. Потрібно стежити, щоб точно збігалися кріпильні частини кришки і фіксатори.
Салонний монтажний відсік
Розташування реле і запобіжників
Схема нанесена на зворотну сторону кришки
Розшифровка частина 1
Розшифровка частина 2
- Якщо необхідний нам елемент знаходиться в підкапотному блоці, то діємо трохи інакше, а саме відкриваємо сам капот.
- Знаходимо де розташований блок.
- Зрушуємо кришку вгору і знімаємо. Визначаємо перегоріли елемент, так само як і в салонному блоці.
- Ставимо на місце кришку.
- Під'єднуємо клему «-» акумуляторної батареї.
- Повертаємо ключ запалювання.
- Якщо споживач заробив, значить все в порядку.
Підкапотний монтажний блок
Розшифровка елементів блоку
Якщо ж запобіжник перегорить знову, можливо проблема серйозніша і для допомоги вам доведеться залучити фахівця.
