Керівництво користувача підсилювача бездротового сигналу wireless maxg range extender usrobotics

У веб-інтерфейсі користувача натисніть вкладку Wireless (Бездротовий зв'язок). У цьому розділі можна налаштувати бездротову мережу і змінити її параметри для підсилювача бездротового сигналу Wireless MAX g Range Extender.

Примітка. В утиліті конфігурації кожного бездротового клієнта в бездротової мережі повинен бути обраний режим Infrastructure (Інфраструктура), а також правильне ім'я мережі (SSID) і інформація з безпеки для виконання з'єднання з підсилювачем бездротового сигналу Wireless MAX g Range Extender. Див. Документацію по бездротових клієнтам для правильного налаштування цих параметрів.

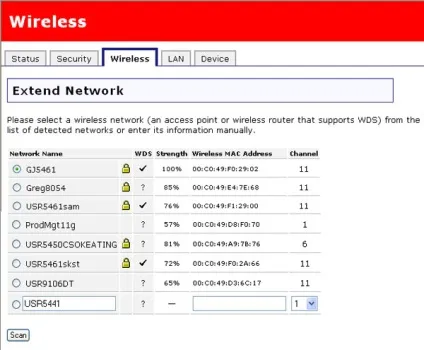

розширення мережі

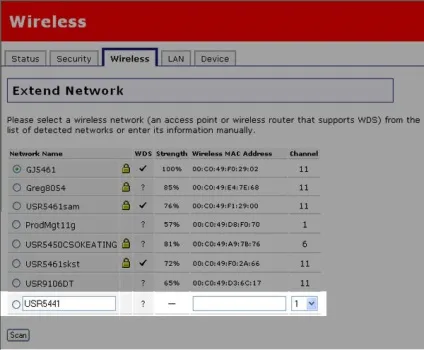

У цьому розділі відображається список з виявленими пристроями бездротового зв'язку. У цей список внесено тільки ті мережеві пристрої, які передають свої імена мережі (SSID). Для кожного виявленого мережного пристрою можна побачити наступне:

Broadcast Network Name (SSID) (Передача імені мережі (SSID))

Ім'я мережі (SSID) має збігатися з ім'ям бездротової мережі, до якої підключається підсилювач сигналу. Ім'я мережі може містити до 32 букв і цифр, включаючи знак підкреслення (_) і прогалини.

Можна також задати, чи буде передаватися ім'я мережі, встановивши або знявши прапорець Broadcast network name (Передача імені мережі). Якщо прапорець встановлений, ім'я мережі буде передаватися і підсилювач сигналу буде видно для всіх клієнтів, які перебувають в цій області і виконують пошук пристроїв бездротового зв'язку. Якщо прапорець знятий, то підсилювач сигналу зможуть виявити тільки бездротові клієнти, яким відомо ім'я мережі. Рекомендується відключити передачу імені мережі. Це дозволить підвищити безпеку підсилювача сигналу.

Security (Безпека)

У цьому розділі міститься опис функцій безпеки бездротового зв'язку. Всі параметри безпеки повинні збігатися з параметрами пристрою бездротового зв'язку, до якого підключається підсилювач сигналу. Настійно рекомендується включити деякі форми бездротової безпеки, щоб несанкціоновані клієнти не могли отримати доступ до мережі.

Примітка. Всі зміни параметрів безпеки підсилювача сигналу також повинні бути виконані на всіх бездротових клієнтів, що встановлюють з'єднання з розширювачем діапазону.

Для параметра Method (Метод) можна вибрати наступні значення:

Потрібно буде налаштувати різні параметри в залежності від обраного значення параметра.

Використання ключів технологіями WPA дуже схоже на ту захист шифруванням WEP, яка використовується при кожній передачі даних і в комбінації ключів для забезпечення управління доступом до мережі, але в даному випадку ключ використовується тільки один раз - для активації процесу, і він є 256-бітовим. Після того як з'єднання встановлено, ключ буде регулярно змінюватися на довільно обрану варіацію вихідного ключа, що забезпечує більш високий рівень захисту.

Примітка. Технологією WPA PSK (Попередньо встановлено загальний ключ) можна скористатися, тільки якщо бездротова мережа, до якої необхідно підключитися, здатна застосовувати технологію WPA PSK як режим перевірки. Можливо, велике число застарілих бездротових пристроїв не зможе використовувати технологію WPA PSK, тому це необхідно перевірити до вибору WPA PSK. Якщо режими аутентифікації не збігаються, встановити з'єднання з бездротовою мережею не вдасться.

Буде потрібно вибрати Method (Метод) безпеки і тип шифрування, відповідні параметрам пристрою бездротового зв'язку, який потрібно підключити. Можна вибрати WPA PSK (TKIP) або WPA PSK (AES). При використанні технології WPA як методу шифрування в бездротової мережі необхідно використовувати TKIP або AES, а не обидва, оскільки підсилювач сигналу підтримує тільки один з двох. Наприклад, маршрутизатор Wireless MAX g Router використовує значення за замовчуванням для WPA (TKIP і AES). Буде потрібно змінити значення цього параметра на маршрутизаторі на TKIP або AES. Підсилювач сигналу також не підтримує технологію WPA2 PSK або WPA / WPA2 з перевіркою достовірності RADIUS 802.1x.

Потім потрібно ввести Pass phrase (кодову фразу). Кодова фраза повинна містити не менше 8 символів. Ця кодова фраза повинна бути однією для всіх комп'ютерів, що входять в бездротову мережу. Також можна задати Key rotation (Чергування ключів) в секундах. Цей параметр визначає частоту, з якою підсилювач сигналу автоматично генерує нові ключі. TKIP (Temporal Key Integrity Protocol - протокол інтеграції тимчасового ключа) дозволяє шифрувати ключі, використовуючи алгоритм хешування, і завдяки функції перевірки цілісності гарантує, що ключі не внесено жодних змін. AES (Advanced Encryption Standard - розширений стандарт шифрування) - це технологія шифрування з використанням симетричного ключа.

WEP - це система шифрування, яка використовується для захисту при бездротової передачі даних. У WEP використовується комбінація 64-бітових або 128-бітових ключів для забезпечення контролю доступу до вашої мережі і безпеки шифрування при будь-якій передачі даних. Для дешифрування передачі даних у кожного клієнта бездротового зв'язку в мережі повинен використовуватися ідентичний 64-бітовий або 128-бітовий ключ.

Буде потрібно вибрати Method (Метод) безпеки, відповідний параметрам пристрою бездротового зв'язку, який потрібно підключити. При виборі значення WEP open (Відкрита WEP) або WEP shared (Спільна WEP) необхідно ввести Key (Ключ).

Подальше розширення мережі (Обмеження WDS)

Також відомо як обмеження WDS. Ця функція дозволяє підсилювачів бездротового сигналу підключитися до даного підсилювача бездротового сигналу. Компанія U.S Robotics рекомендує підключення тільки одного підсилювача бездротового сигналу цим способом. Послідовне підключення більше одного підсилювача бездротового сигналу спричинить за собою погіршення якості роботи мережі і зниження швидкості.

Поля в цій області стосуються додаткових, більш спеціальних функцій, більшості користувачів не потрібно їх міняти. При необхідності зміни цих параметрів спочатку запишіть значення параметрів за замовчуванням, щоб до них завжди можна було повернутися в разі виникнення будь-яких складнощів.

Для параметра Power level (Рівень потужності) можна встановити 100%, 50% або 25%, вибравши значення у спадному меню. Рівень потужності встановлює потужність бездротового сигналу, що передається підсилювачем бездротового сигналу MAX g Range Extender. Якщо бездротової сигнал може перекриватися іншими бездротовими мережами і бажано скоротити сприймаються перешкоди, можливо, буде потрібно встановити знижений рівень.

Для режиму 54g mode можна вибрати параметр Automatic (Автоматичний), 802.11g Performance (Продуктивність 802.11g) або 802.11b Only (Тільки 802.11b). Якщо все використовуване обладнання підтримує 802.11g, то при виборі параметра 802.11g Performance буде досягнута максимальна продуктивність. Якщо ви обрали 802.11b Only (Тільки 802.11b), всі клієнти, що підтримують 802.11b, будуть підключатися до підсилювача бездротового сигналу Wireless MAX g Range Extender з використанням швидкостей передачі даних 802.11b.

Можна встановити або зняти прапорець Automatic 54g protection (Автоматичний захист 54g). При виборі цього параметра підсилювач бездротового сигналу Wireless MAX g Range Extender буде використовувати RTS / CTS для збільшення швидкодії 802.11g в змішаному середовищі 802.11. Якщо цей параметр не вибрано, продуктивність 802.11g в більшості випадків буде максимальною, в той час як інші режими 802.11 (802.11b і т.д.) будуть другорядними.

Для параметра Basic rate set (Установка базової швидкості) можна вибрати або значення Default. All (За замовчуванням, Всі), або значення 1 2 Mbps (Мбіт / с).

Для параметра Acceleration (Прискорення) можна вибрати значення None (Немає), 54g + (Xpress # 153; ) Або MAXg (125 Mbps). Ці значення визначають або звичайні швидкості (None), або швидкості з прискоренням (54g + or MAXg).

Beacon Interval (Інтервал маяка) - це часовий інтервал між передачами маяка. Маяк в основному використовує періодичні імпульси для бездротового клієнта або підсилювача бездротового сигналу, посилаючи сигнал, який повідомляє мережі, що він все ще активний. Рекомендується значення в діапазоні від 1 до 1000 мілісекунд.

RTS threshold (Поріг RTS) - це час очікування підсилювачем бездротового сигналу перед відправкою клієнту повідомлення RTS (запит на пересилку). RTS означає запит на відправку (Request to Send). Повідомлення RTS говорить цільового комп'ютера, мережі або сервера про те, що клієнт намагається відправити дані і хоче отримати пріоритетний доступ до комп'ютера або мережі під час передачі або отримання інформації. Якщо клієнт відчуває труднощі при передачі даних на комп'ютер, мережа або сервер, вказаний поріг слід знизити.

Fragmentation threshold (Порог фрагментирования) - це максимальний рівень, якого досягає підсилювач бездротового сигналу, відправляючи інформацію в пакетах перш, ніж пакети розпадаються на фрагменти. Зазвичай проблеми виникають при відправці інформації, оскільки існує інший мережевий трафік, і дані, що передаються конфліктують. Це можна виправити, розбивши інформацію на фрагменти. Чим нижче встановлений поріг фрагментації, тим менше буде розмір пакета перед розбивкою на фрагменти. При максимальному значенні (2346) фрагментованість практично вимикається.

DTIM Interval (Інтервал DTIM) встановлює інтервал часу, через який клієнтам мережі будуть відправлятися повідомлення DTIM. DTIM означає повідомлення про трафік доставки (Delivery Traffic Indication Message). DTIM - це повідомлення, яке направляється клієнтам мережі, для яких здійснюється управління енергоспоживанням; в повідомленні вказується, що є інформація, яка повинна бути їм відправлена, тому вони знову повинні активуватися, щоб отримати цю інформацію. Якщо це число мало, це означає, що ці клієнти протягом довгого часу не зможуть перейти в режим економії енергії. Більше число означає, що вони зможуть перейти в режим економії енергії, але будуть змушені довше залишатися активними, оскільки для відправки їм буде накопичуватися більшу кількість інформації. Значення за замовчуванням для інтервалу DTIM - 3.

Preamble (Преамбула) визначає довжину блоку CRC (Cyclic Redundancy Check - циклічна контрольна сума) для зв'язку між підсилювачем бездротового сигналу Wireless MAX g Range Extender і бездротовими клієнтами. Для мереж з великим трафіком слід вибирати параметр преамбули Short (Коротка), а для мереж з незначним трафіком - Long (Довга). Коротка преамбула збільшить загальну пропускну здатність бездротової мережі. В разі обрання опції Short (Коротка) і будь-якої клієнт в мережі не підтримує значення Short (Коротка), то цей клієнт не зможе підтримувати зв'язок з підсилювачем бездротового сигналу Wireless MAX g Range Extender.

Після кожної зміни параметрів бездротового зв'язку підсилювача бездротового сигналу Wireless MAX g Range Extender необхідно натиснути кнопку Save (Зберегти), щоб зберегти і застосувати зміни.
