У Бердичівському краї і Карачаєво-Черкесії розташований унікальний каскад Кубанських ГЕС, що складається з 9 ГЕС і однієї гідроакумулюючої станції (ГАЕС). У чому ж його унікальність? Наприклад в тому, що працюючи на воді Кубані, жодна з ГЕС каскаду не схильна на цій річці. Як таке може бути?

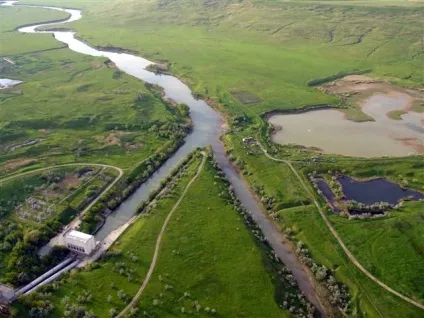

Єгорликська ГЕС з висоти пташиного польоту

Розгадка проста - все ГЕС розташовані не на самій річці, а на що відходять від неї каналах, Великому Бердичівському і Невинномиськ. Взагалі-то, головна функція цих каналів - обводнення посушливих земель в інтересах сільського господарства і водопостачання, але попутно в місцях перепадів висот вода каналів крутить турбіни гідроелектростанцій.

Організаційно і територіально, каскад розбитий на три групи: Куршавскіе, Барсучковскіе і Сенгилеевской ГЕС. Більшість ГЕС каскаду - дериваційного типу, деякі навіть не мають в складі своїх споруд гребель. Загальна протяжність Каскаду від початку - греблі Кубанського водосховища до кінцевого - Новотроїцької ГЕС становить 235 км.

Станції цієї групи розташовані в головній частині Великого Бердичівського каналу, в Карачаєво-Черкесії. Включають в себе Кубанську ГАЕС, ГЕС-1 і ГЕС-2. Водозабірних споруд Великого Бердичівського Каналу знаходиться на річці Кубань в селищі Усть-Джегута. Це насипна гребля, яка утворює невелике водосховище, з якого вода подається в канал. Що цікаво, ГЕС на греблі немає (хоча плани поставити там маленьку станцію є), і залишився стік річки вхолосту скидається в її русло.

Найпершим гідроенергетичний спорудою на каналі є Кубанська ГАЕС. Це одна з двох ГАЕСУкаіни, але на відміну від уже відомої нам Загорській ГАЕС, її функція зовсім інша. Вона не займається регулюванням пікових навантажень в енергосистемі, її основна функція - наповнення і спрацювання Кубанського водосховища.

Зовні, ГАЕС виглядає маловпечатляюще, причиною тому - її підземне розташування, машинний зал станції розташований на глибині 15 метрів.

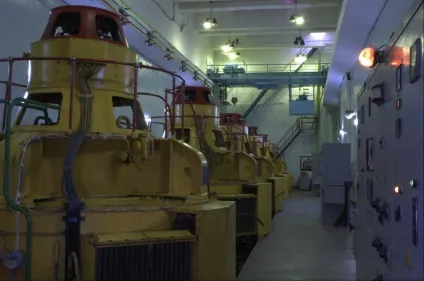

Машинний зал ГАЕС

Потужність ГАЕС - 15,9 / 19,2 МВт (в турбінному / насосному режимах відповідно), в машинному залі встановлено 6 оборотних гідроагрегатів, що працюють на напорі 30 м. Пущена станція в 1968 році, тобто це перша ГАЕС вУкаіни, та й на території колишнього СРСР теж.

Нижче ГАЕС розташована ГЕС-1, введеного в дію в 1967 році. Встановлена ​​потужність 37 МВт. На ній встановлено 2 гідроагрегати потужністю по 18,5 МВт кожен. Цікава особливість станції - відсутність греблі, і відповідно будь-яких водоймищ і басейнів добового регулювання, тобто станція працює по стоку води в каналі, скільки прийшло - стільки відразу ж і скидається через турбіни.

Взагалі доля ГЕС на Великому Бердичівському каналі висіла на волосині. Хрущов вважав гідроелектростанції занадто дорогими, і передбачалося замість ГЕС влаштувати на каналі водоскиди. Щоб врятувати каскад, довелося його всіляко здешевлювати.

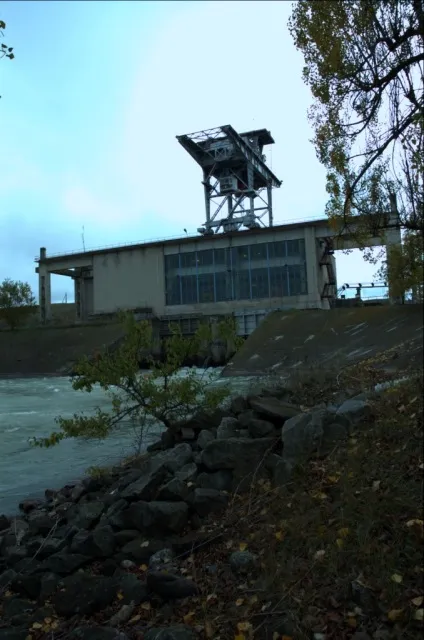

Одне з таких «здешевлюють» рішень - розташування кранів не всередині машзалу, а на його даху, що дозволяє зекономити на розмірах будівлі ГЕС. В результаті вигляд у ГЕС досить своєрідний.

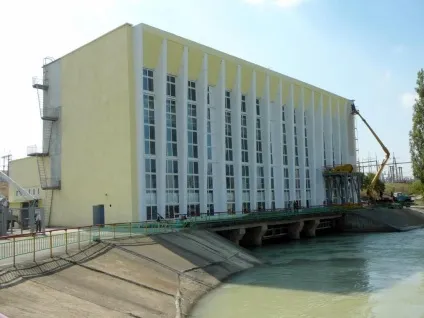

У 1967 була введена в дію ГЕС-2 - найпотужніша станція каскаду. Станція має басейн добового регулювання, що дозволяє їй працювати в піковому режимі. Потужність ГЕС - 184 МВт, середньорічне вироблення - 582,2 млн кВт год. На станції встановлено 4 гідроагрегати, потужністю по 46 МВт кожен, натиск - 118 м.

На ГЕС-2 було апробовано багато технічних рішень, вперше застосовувалися в гідроенергетиці країни. Наприклад, монтаж і експлуатація залізобетонних трубопроводів, довжина яких 1750 м, водоприймачі сифонного типу.

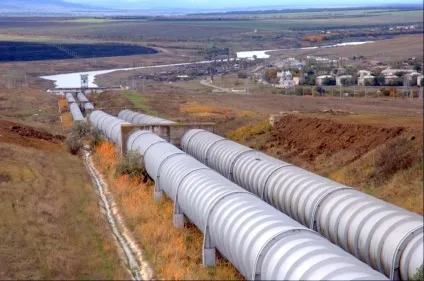

Водоводи ГЕС-2. Взагалі-то їх чотири, але ще два засипані землею.

Наступна група, Барсучковскіе ГЕС, включає в себе ГЕС-3 і ГЕС-4 на Великому Бердичівському каналі і Свістухінскую ГЕС на Невинномиськ каналі. Ця ділянка каналу вважається енергетичним, відповідно за його функціонування відповідають гідроенергетики.

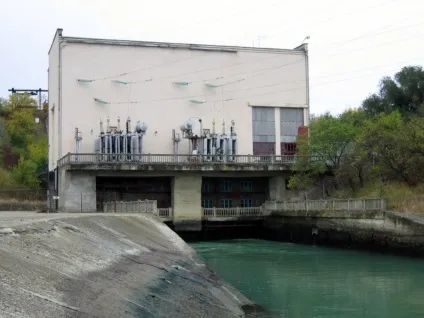

ГЕС-3 і ГЕС-4 побудовані за одним проектом, мають басейни добового регулювання і працюють в піковому режимі. Потужність ГЕС-3 - 87 МВт, ГЕС - 4 - 78 МВт. Зовні станції практично ідентичні, відрізняються напором води - на ГЕС-3 він становить близько 61 метра, на ГЕС-4 - 58 метрів.

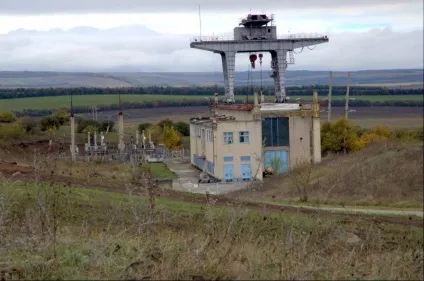

А це ГЕС-4. Як бачимо, тут на кранах вирішили не економити, обмежившись економією на типовому будинку ГЕС і ідентичному гідросилових обладнанні.

Кінцева станція Барсучковской групи - Свістухінская. Розташована вона вже на Невинномиськ каналі, який має свій водозабір на Кубані (втім, вода в нього може надходити і безпосередньо з Великого Бердичівського каналу). Станція працює по стоку, гребель і водосховищ не має.

Свістухінская ГЕС - найстаріша станція каскаду, її будівництво почалося ще до Великої Вітчизняної війни, було продовжено в 1943 році, після звільнення території від німецько-фашистських загарбників. Під час окупації генератори і турбіни (шведського виробництва) були законсервовані і закопані в глухому степу. Як тільки ворога прогнали зі Бердичівської землі, будівництво відновили, гідроагрегати откопаліі і в 1948 році Свістухінская ГЕС була введена в експлуатацію. Встановлена ​​потужність - 11,8 МВт, чотири гідроагрегати. Середньорічне виробництво електроенергії - від 50 до 75 млн. КВт годин в залежності від «водності» року.

Група Сенгилеевской ГЕС завершує каскад. Всі вони розташовані на Невинномиськ каналі або на річці Великий Єгорлик, цим каналом обводнять. Станції невеликі, і за одним винятком досить старі.

Власне Сенгилеевской ГЕС побудована в 1953 році. Потужність - 15 МВт. Цікава тим, що має гідроагрегати різного типу 2 радіально-осьових по 4,5 МВт, один пропелерний - 6 МВт. До речі, гідроагрегати на ній до сьогоднішнього моменту замінені на нові. Працює Сенгилеевской ГЕС по стоку, гребель і водосховищ не має.

Наступна станція - Єгорликська ГЕС, розташована як неважко здогадатися на річці Великий Єгорлик, введена в лад 1962 році. Встановлена ​​потужність 30 МВт, два гідроагрегати по 15 МВт. Станція працює в «піковому» режимі. Середньорічне виробництво - 73,6 мільйонів кВт / годин. На відміну від більшості інших станцій каскаду, побудована не за дериваційного, а по греблі типу.

Єгорликська ГЕС, вид з нижнього б'єфу.

Завершує каскад Новотроїцька ГЕС. Це найбільш віддалена від центру управління та сама малопотужна станція. Тут встановлені два гідроагрегати сумарною потужністю 3,6 МВт, що працюють на напорі 20 метрів. Введено в дію в 1953 році. побудована за гребле-деривационной схемою, має досить істотне водосховище, яке використовується для водопостачання крупної теплової електростанції - Бердичівської ГРЕС.

У найближчому майбутньому, каскад чекають великі зміни - вже підписаний договір про його комплексної модернізації та реконструкції, яка явно назріла для більшості назв станцій.
