Картоплекопач і картофелесажалка для т 25 як зробити своїми руками

Картоплекопач для Т 25 - один з найбільш популярних видів навісного обладнання. Більшість фермерів вважають за краще виготовляти це обладнання своїми руками. Не меншою популярністю користується і картофелесажалка. За допомогою цих пристосувань зазвичай обробляють поля маленьких і середніх площ.

Огляд пристроїв для посадки та збирання картоплі

Трактор Т-25 відноситься до 0,6 тягового класу. Це говорить про те, що максимальне навантаження на гідравлічну навісну систему не повинна перевищувати 600 кілограм. Тому найкраще для цієї моделі підійде однорядная картофелесажалка. З найбільш популярного навісного обладнання можна відзначити наступні моделі:

Це однорядна картоплекопач, яка найкраще підходить для Т-25. Завдяки своїм конструктивним особливостям, підходить для роботи на легких і середніх грунтах.

Основним робочим інструментом є леміш, що складається з трьох сегментів. Глибина обробітку грунту становить 25 сантиметрів, для викопування коренеплодів цього цілком достатньо. Щоб мінімізувати пошкодження бульб, транспортер оснащений захисною оболонкою.

Найпростіший окучник для картоплі від вітчизняних виробників. Вся конструкція полягає в роботі ротора і лемеші. За допомогою лемеша коренеплоди витягуються на поверхню, а роторний механізм оглядає їх в сторону.

Це однорядна картофелесажалка, яка забезпечує посадку бульб на глибину до 120 міліметрів. З особливостей цього обладнання можна відзначити дві ємності: одна призначена для насіннєвої картоплі, інша - для добрив.

Продуктивність цього пристрою становить близько 0,3 гектара на годину, при цьому бульби будуть перебувати на відстані 250 міліметрів один від одного. Для роботи з цим агрегатом необхідно близько 18 кінських сил, що підходить для трактора Т-25.

Саморобна картоплекопач для Т-25

Зробити картоплекопалку своїми руками не так вже й складно, головне, заготовити необхідні креслення. Це значно полегшить процес складання устаткування.

Принцип дії цих сільськогосподарських агрегатів досить простий. Леміш розкриває верхній шар грунту і земля разом з бульбами відправляється на транспортерну стрічку. Під час руху по транспортеру, грунт осипається і залишається очищену картоплю. Кріпиться обладнання до задньої гідравлічної підвісці трактора, в нашому випадку, це Т-25.

Незважаючи на гадану простоту механізму, над його створенням все-таки доведеться потрудитися. Тому не зайвим буде заготовити попередні креслення. Весь процес виготовлення можна для зручності розбити на кілька етапів. Давайте розглянемо кожен в деталях.

Для початку необхідно виготовити надійну основу. Для того щоб зробити раму, потрібно взяти чотири металевих швелера і з'єднати їх між собою металевими куточками. Для надійності конструкції, стики рекомендується проварити зварювальним апаратом.

На раму, за допомогою болтів кріпиться кожух елеватора, для цього в рамі необхідно просвердлити отвори під кріплення. З'єднання кожуха і рами болтами, дозволяє змінювати кут нахилу елеватора і лемеші, який до нього кріпиться. Його можна виготовити з диска циркулярної пилки. Для того щоб бульби не розривалися при викопуванні, необхідно закруглити краю лемеша.

Потім необхідно зробити складовою редакційний вузол. Він виконується у вигляді двох металевих циліндрів: «склянки» і втулки. Вони служать для з'єднання валів - приводного і веденого. Вали повинні мати вільний хід і приводяться в дію шестерінками. До шестерінки необхідно приварити маточини, їх можна зробити з обрізків металевої труби.

Наступним вузлом, який потрібно змайструвати, є очисний барабан. Мабуть, це один з найскладніших у виготовленні вузлів. В основі цієї конструкції лежать два ланцюги роликового типу. У кожній повинно знаходитися по 94 ланки. Ланцюги одягаються на металеві штирі і для більшої міцності скріплюються сталевими дисками. Ланцюги наводяться в дію приводним валом.

Роликово-ланцюгова система повинна ковзати по спеціальному повзуна, який виконує опорну функцію і захищає механізм від пошкоджень. Рекомендується виготовляти повзун з фторопласту.

Вхідна вісь для кріплення з трактором Т-25, робиться наступним чином. У бічних стінках кожуха елеватора роблять отвір під шпильку. На шпильку встановлюють шестірню з підшипником, дві втулки і распорочное кільце. Після цього вісь пропускають через другий отвір і скріплюють гайками.

Така однорядная картоплекопач користується величезною популярністю в невеликих фермерських господарствах. Вона оптимально підходить для трактора Т-25.

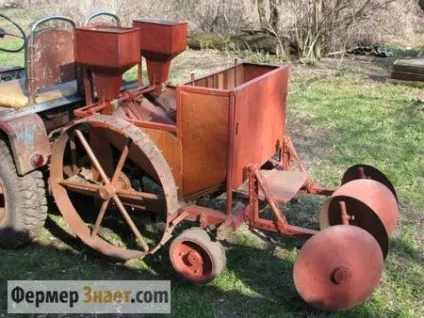

Саморобна картофелесажалка для Т-25

Щоб виготовити це пристосування, доведеться постаратися. Посадка картоплі більш складний процес, ніж його викопування. Тому й устаткування необхідне відповідне. Зробити його досить складно, але зате в результаті вийде функціональний пристрій з досить непоганою продуктивністю. Перед початком робіт необхідно заготовити креслення основних вузлів і продумати схему їх сполуки.

Раму можна зробити з п'яти шматків металевого швелера. Два шматка більшої довжини будуть служити боковинами, які будуть скріплюватися трьома поперечинами. З'єднання виконується за допомогою електрозварювання. До передньої частини рами приварюється вилка, і встановлюються два металевих пальця. Це триточкова схема кріплення до гідравлічної навішуванні трактора Т-25.

З боків встановлюються опорні стійки з зашпаровують дисками і металеві пластини семяпровода. На задній частині встановлюється багажник, який можна зробити з трьох дощок.

Поруч з бункером необхідно обладнати місце для садільщіка. Ця модель саморобної картоплесаджалки вимагає двох чоловік. Один керує трактором, інший закидає бульби з бункера в висеівателі.

До нижньої частини рами прикріплюється колісна база і утримувач для розпушувачів грунту. Для картоплесаджалки можна використовувати готові колеса або зробити саморобні, циліндричної форми. До колесам приварюють маточини з підшипниками і насаджують їх на вісь.

Тримач для розпушувачів необхідно зробити з квадратної штанги. На кінцях штанги знаходяться спеціальні обойми, призначені для лап культиватора.

Наступний вузол, який потрібно виготовити, це висеівателі. Для цього знадобиться сталева труба, довжиною в 100 міліметрів і з товщиною стінок не менше 3 мм. Знизу до труби приварюється бороздореза з шестімілліметровой листа стали.

Пам'ятайте, що використовувати метал меншої товщини не бажано. На цей вузол доводиться основне навантаження і тонка сталь просто зігнеться.

Принцип дії такого агрегату досить простий. Картоплесаджалку прикріплюють до навісний системі трактора Т-25. У бункер засипають насіннєву картоплю, при великій площі посадки, на багажнику розміщується запас картоплі. Бороздореза виставляються на необхідну глибину.

Трактор, рухаючись на передній швидкості, розкриває бороздореза грунт, в який через висеівателі закидають бульби. Частота посадки картоплі безпосередньо залежить від швидкості руху тягача і старання садільщіка. Після цього борозна закривається шаром землі за допомогою зашпаровують дисків.

У підсумку виходить досить функціональний агрегат, за допомогою якого можна обробляти невеликі і середні поля. Єдине, що вам варто продумати самостійно, це механізм регулювання бороздореза і закладають дисків. Як варіант, можна використовувати просту систему болтових з'єднань.

У стійках свердлити отвори, які служать мірилом глибини. До цих отворів за допомогою болтів кріпляться розпушувачі грунту. Для такої схеми креслення не потрібні.

Пам'ятайте, що вантажопідйомність навісного вузла трактора Т-25 не перевищує 600 кілограм. Тому при виготовленні картоплекопач і картоплесаджалок, враховуйте вагу використовуваних матеріалів.
