На етапі проектування веж стільникового зв'язку необхідно враховувати величину ожеледних навантажень на конструкцію, яка неминуче з'являється в зимовий час. Часом ця величина може складати одну третину від загальної маси металоконструкцій, тому нехтувати розрахунком ожеледних навантажень, в разі їх ймовірної появи, небезпечно і безвідповідально.

Розрахунок ожеледних навантажень проводиться у відповідності з нормами, викладеними в СНиП 2.01.07-85. "Навантаження і впливи". Нормативне значення лінійних ожеледних навантажень для елементів кругового перерізу діаметром до 70 мм включно (відтяжок, щогл, тросів, проводів, вант і т.д.) i, Н / м, обчислюється за формулою:

Нормативне значення поверхневих ожеледних навантажень i, Па, для інших елементів слід визначати за формулою:

• b - товщина стінки ожеледі, мм (перевищує раз в 5 років), на елементах кругового перерізу діаметром 10 мм, розташованих на висоті 10 м над поверхнею землі, а на висоті 200 м і більше. Для інших періодів повторюваності товщину стінки ожеледі слід приймати за спеціальними технічними умовами, затвердженими в установленому порядку;
• k - коефіцієнт, що враховує зміну товщини стінки ожеледі по висоті;
• d - діаметр проводу, троса, мм;
• # 956; 1 - коефіцієнт, що враховує зміну товщини стінки ожеледі залежно від діаметра елементів кругового перерізу;
• # 956; 2 - коефіцієнт, що враховує відношення площі поверхні елемента, що піддається обледенінню, до повної площі поверхні елемента і що дорівнює 0,6;
• # 961; - щільність льоду, яка приймається 0,9 г / см 3;
• g - прискорення вільного падіння, м / с 2.

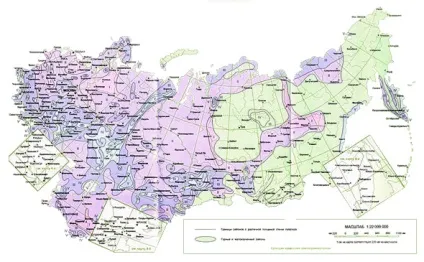

Карта ожеледних районів

Ожеледно райони
