Каркасний будинок по системі платформа

Система «Платформа» та її переваги

Каркасний будинок по системі «Платформа» відноситься до каркасно-рамкової методу будівництва каркасних будинків. Як і всі будинки зводяться за каркасно-рамкової методу будівництва не вимагає спеціальної будівельної техніки тому, заслужено, користується популярністю серед приватних забудовників.

Будівництво каркасного будинку по системі «Платформа» ведеться поетапно і площини підлоги, горищного і міжповерхового перекриття збираються відразу, що дозволяє використовувати їх для зведення стін, кроквяної системи, практично не вдаючись до пристрою лісів і риштовання. Каркасні будинки за системою «Платформа» так само, як і всі будинки каркасно-рамкової конструкції, не мають обмежень в архітектурному оформленні і поверховості.

Вибір фундаменту під систему «Платформа»

Каркасні будинки мають невелику вагу і виконані по системі «Платформа» не виняток. Тому і вибір фундаменту під нього нічим не відрізняється від вибору фундаменту під будь-який каркасний будинок.

Пристрій нижньої обв'язки

Дерев'яна частина каркасного будинку по системі «Платформа» починається з влаштування підлоги. Для цього необхідно встановити поперечні зв'язку на фундамент. Поперечна зв'язок - це дошка товщиною 50 мм. і шириною відповідна обраної Вами товщині стіни будинку, наприклад, 150 мм. Поперечні зв'язку укладаються по зовнішньому краю фундаменту. Для дотримання прямолінійності необхідно натягнути шнур по зовнішній стороні на висоті відповідає товщині поперечної зв'язку від поверхні фундаменту.
Обов'язково перед укладанням поперечних зв'язків виконати горизонтальну гідроізоляцію фундаменту. Так, як при будівництві за системою «Платформа» передбачається пристрій теплої підлоги, гідроізоляцію можна виконати «насухо» з одного шару руберойду.

Каркасний будинок - легка конструкція і для того, щоб він завжди залишався на фундаменті там, куди Ви його поставили, необхідно пов'язати його з фундаментом.

Виконується це двома способами:

1. На анкера встановлені в тіло фундаменту під час його пристрої;
2. На розпірні анкери, що встановлюються в отвори, пробурені перфоратором в процесі укладання поперечних зв'язків.

Анкера слід встановлювати з кроком не більше 2 метрів, при цьому бажано стежити за тим, щоб анкер не потрапив на місце установки статевої лаги.

пристрій підлоги

Статеві лаги укладаються на поперечну зв'язок, яку Ви щойно поклали на фундамент. Якщо у Вас довжина статевого лаги виходить в межах 3,5 - 4 метрів можна почати укладання лаг. Але буває так, що довжина лаг перевищує зазначену вище довжину, тоді необхідна установка проміжних опор.

проміжні опори

Проміжні опори укладаються перпендикулярно статевим лагам і верхній край проміжної опори повинен бути на рівні верху поперечної зв'язку.

Проміжні опори своїми кінцями спираються на спеціально виконані ніші в фундаменті будівлі в процесі його заливки. В середині ж проміжної опори необхідно виконати опору. Тут не потрібно влаштовувати будь то капітального фундаменту, достатньо зробити бетонну опору. Природно вона повинна бути заглиблена на максимально можливу глибину і під її основу виконана гравійна, піщана або щебенева підготовка.

Проміжну опору бажано закріпити до бетонної опори. Робиться це знову ж за допомогою анкерів встановлених під час бетонування або розпірних.

Проміжні опори можуть виконуватися не тільки в дерев'яному виконанні, але і у вигляді металевих ферм, з швелера або двотаврової балки.

Після установки проміжних опор і їх закріплення можна приступати до установки статевих лаг.

Лаги нарізаються по ширині приміщення мінус дві товщини лаги. Робиться це для того, щоб зашити торці лаг дошкою торцевої обв'язки, яка має таке ж перетин, як і лага. Заготовлені по довжині лаги необхідно перевірити на наявність природного вигину, при необхідності можна відзначити горб вигину, щоб при установці лаги горб був вгорі.

Для прискорення процесу монтажу лаг потрібно заготовлені лаги спочатку подати на місце укладання. Укладаються лаги плазом, такий порядок дозволяє використовувати отриману площину в якості робочого настилу.
Крайні лаги встановлюються по зовнішньому краю поперечних зв'язків і кріпляться до них цвяхами з боку накосити. Решта лаги спираються кінцями на поперечні зв'язку, встановлюються вони з таким розрахунком, щоб по їх торцях можна було встановити торцеву дошку, і вона була врівень з зовнішнім краєм поперечної зв'язку. Кріпляться ці лаги також цвяхами накосив до поперечної зв'язку і до проміжної опори.
Лаги необхідно ставити з таким інтервалом, щоб при влаштуванні настилу підлоги, стик плит ОСП здійснювався посередині лаги. Як правило, їх ставлять з кроком в 40 см.

Для того, щоб в процесі експлуатації, та й під час монтажу, не було поздовжнього вигину лаг встановлюють поперечні упори, які надають всій конструкції підлоги велику жорсткість. Поперечні упори виготовляються з тієї ж дошки, що і лаги. Встановлювати їх можна в процесі установки лаг, такий порядок полегшує їх підгонку і установку.

Як варіант збільшення жорсткості конструкції підлоги, установка ґратчастих жорсткостей, які краще встановлювати під час влаштування покриття підлоги. Варто зазначити, що для приватного забудовника, який не є професійним будівельником, кращий варіант з поперечними упорами. При установці ґратчастих жорсткостей важливо дотримуватися кут запила торців брусків, в іншому випадку втрачається ефект від застосування ґратчастих жорсткостей.
Після установки лаг прибивається торцева дошка, яка кріпиться цвяхами накосив до поперечної зв'язку і двома цвяхами до торця кожної лаги. Основа підлоги готове тепер необхідно встановити опорні щити теплої підлоги.

Опорні щити теплої підлоги

Якщо присутній підвальне приміщення або під підлогове простір дозволяє, можна опорні щити прикріпити знизу на саморізи до лагам. При відсутності підвального приміщення і неможливість вести монтаж з під статевого простору, є два способи установки опорних щитів. При першому способі до лагам з боків, по нижньому краю, б'ються черепні бруски перетином 50 х 50 мм. і на них укладаються опорні щити. При другому способі опорні щити встановлюються на опорні дошки, які прибиваються знизу до лагам і робити це необхідно перед установкою лаг.

Після установки нижніх опорних щитів можна починати укладання настилу підлоги.
Монтаж плит ОСП починають від зовнішнього кута. Плиту укладають по зовнішньому краю торцевої дошки і крайньої лаги. Кріплять цвяхами з кроком в 30 см. Наступну плиту ОСП укладають з таким розрахунком, щоб між нею і попередньої плитою був зазор 3 мм. робиться це для того, щоб плити не деформувалися при зміні вологості.

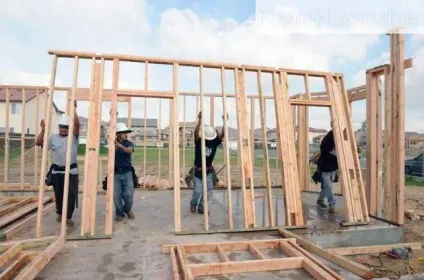

Зведення каркаса стін

Після того, як поверхня підлоги готова можна приступати до зведення стін. Попередньо необхідно виконати розмітку майбутніх стін. Починають розмітку з зовнішніх стін, наносячи її прямо на поверхню підлоги. Потім розмічають внутрішні поздовжні стіни і після цього всі інші.
Після закінчення розмітки, відповідно до отриманих оцінках розносяться нижні і верхні поперечні зв'язку і заготовлюються за розміром.

Заготівлю стійок каркаса, перемичок прорізів можна виробляти прямо на будмайданчику, а можна і в цеху згідно проекту і розмітки нанесеною на підлогу. Після чого всі заготовлені елементи розносяться по місцях.

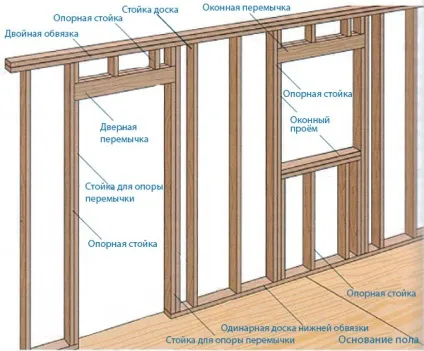

Збірка каркаса ведеться на цвяхи безпосередньо, на площині статі. Збірку каркаса потрібно починати зі складання отвору, якщо такий є в даному елементі каркаса. Потім вже приєднуються стійки каркаса і поперечні зв'язку.
В останню чергу виготовляється укосина. Ставити її необхідно тому, як плити зовнішньої обшивки або дошки все ж не зможуть забезпечити належної жорсткості Вашому будинку. Перевіряються геометричні розміри зібраного елемента каркаса стіни, вирівнюються діагоналі і укосина не кріпляться грунтовно, а на 2-3 цвяха. Це робиться для того, щоб після установки елемента каркаса на місце і стикування його з іншими елементами можна було вирівняти зовнішні кути.

Після установки укосин можна встановлювати каркас на місце і це робиться, якщо у Вас зовнішня обшивка плитами ОСП передбачена після установки каркаса. Якщо ж ні, то тоді обшивається зовнішня сторона каркаса плитою ОСП, і він ставиться на місце.
Кріпиться стіновий каркас через нижню поперечну зв'язок до кожної статевої лагу 2-мя цвяхами. Перед установкою каркаса на місце необхідно укласти ізолюючу прокладку. Пароізоляційні прокладки обов'язково закладаються в місцях примикання внутрішніх стін до зовнішніх стін по всій висоті стійок.

Кожен елемент каркаса після його установки, закріплюється підкосами. Це повинно виконуватися обов'язково, щоб в процесі установки сусідніх елементів не відбулося падіння попереднього елемента на монтажників.

Коли каркас всього будинку виставлено необхідно його вирівняти в горизонтальній і вертикальній площині, закріпити остаточно укосіни на каркасі, зшити цвяхами елементи каркаса між собою і провести перевірку встановленого каркаса по діагоналі. Діагоналі перевіряються по верху каркаса стін.

Пристрій горищного і міжповерхового перекриття

Можна приступати до пристрою міжповерхового або горищного перекриття. Виконання цих робіт нічим не відрізняється від пристрою підлог, тому зупинимося тільки на облаштуванні прорізів в перекриття.
Для пристрою отвору в перекритті переривається необхідну кількість балок або випилюється, кінці перерваних балок кріпляться до бічних балках за допомогою балкових черевиків. Бічні балки, так як на них зростає навантаження від перерваних балок, посилюються. Балки збиваються цвяхами плазом в два або три шари. Крайні, що не перервані балки, теж необхідно посилювати, збиваючи по дві балки. Балкові башмаки необхідно встановлювати перед установкою балок по заздалегідь розмічених місцях.

Кроквяна система покрівлі

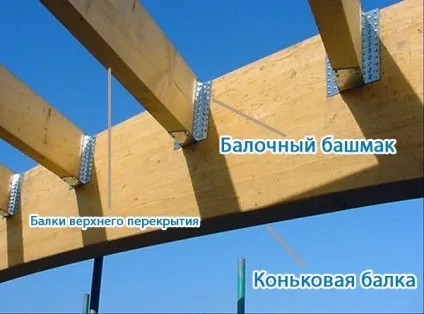

Настав час влаштування покрівлі. Кроквяна система виконується за допомогою ферм або балок верхнього перекриття. Балки верхнього перекриття своїми кінцями спираються на верхню поперечну зв'язок каркаса стіни і кріпляться за допомогою черевиків, а верхній кінець спирається на коньковую балку. Кріпиться так само - балковим черевиком.

Каркаси звисів верхнього перекриття монтуються 2-ма способами

1. Упори схилу кріпляться до балок зверху за допомогою черевиків. Попередньо по балках повинна бути покладена пароізоляція. Висота упорів, в цьому випадку, буде забезпечувати величину вентиляційного зазору.
2. В цьому випадку упори кріпляться збоку до балок і повинні бути менше ширини балок.
