Каркас даху каркасного будинку

Якщо зі зведенням каркасу і стін дерев'яного будинку проблем не виникає, то з будівництва покрівлі, як правило, з'являється цілий ряд питань. Вони стосуються як вибору типу кроквяної системи, так і самого пристрою і фіксації її основних елементів. Каркас даху є одним з основних частин каркасного будинку, так як на нього йде основне навантаження з даху (крокви - найважливіший елемент). Дах каркасного будинку найчастіше робиться з дерев'яного бруса, вона може мати різний вигляд, ухил і принцип зведення.

Вибір типу покрівельної системи

Для того, щоб визначитися з типом покрівельної системи, необхідно враховувати розміри і особливості самої будівлі. Дах каркасного будинку в першу чергу залежить від розміру споруди і переваг власника. Якщо будівля матиме ширину більше 6 метрів, то для установки надійної покрівлі необхідно ще під час заливки фундаменту зробити внутрішні несучі стіни - одну або дві. Покрівлю можна зводити своїми руками.

Висяча кроквяна система вибирається для невеликих будинків. При такому типі, кроквяні ноги каркасного будинку спираються тільки на бічні стіни будинку. В результаті, при великій ширині будівлі під вагою покрівлі виникає дуже небезпечний провис крокв.

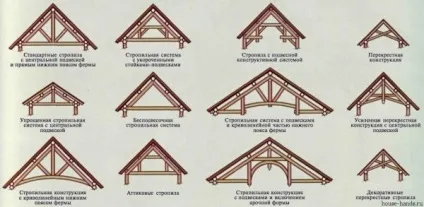

Вибір кроквяної системи величезний

Щоб знизити ризик провисання, для будівель ширше 6 метрів влаштовують наслонних кроквяну систему, при якій покрівля має додатковий упор на внутрішні несучі стіни. Як правило, це або одна стіна по центру, або дві паралельні.

Складові кроквяної системи та покрівлі

Кроквяна система - це скелет даху, від якого залежить безпека жителів і надійність всього будинку. Її можна звести своїми руками, використовуючи такі матеріали:

дошка обрізна 50х150 мм
брус 150Х150 мм

Всі дерев'яні елементи повинні бути в обов'язковому порядку оброблені вогнебіозахисту і добре висушені. Найкраще підходить деревина камерної сушки (або технічної, як її ще називають).

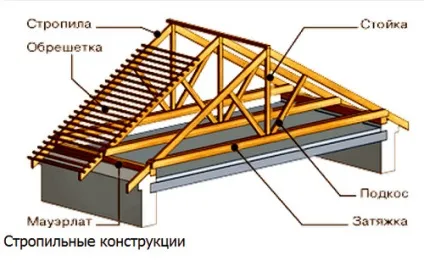

Елементи кроквяної конструкції

Ідеально підходить дерево хвойних порід, в яких присутні смоли, що створюють додатковий захист від короїдів.

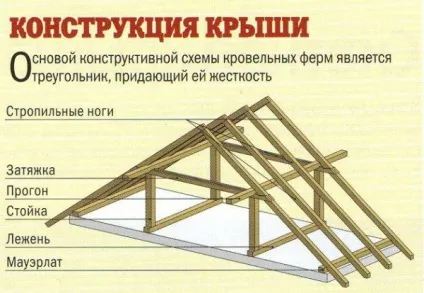

Кроквяна система складається з наступних елементів:

А сама конструкція каркасу даху включає в себе ще горищне перекриття, грати і обрешітку. Зверніть увагу, що приміщення під дахом може використовуватися власне як горище, а може бути влаштовано як мансордное житлове приміщення. Якщо на горищі буде нежитлове простір, то для перекриття піде дошка 50х150 мм.

Якщо ж передбачається облаштування житлової мансарди або ви плануєте в майбутньому варіант перекладу горища в житлове приміщення (наприклад, в кабінет), то для перекриття необхідно брати брус 150Х150. Брус буде укладатися на мауерлат, що зробить перекриття досить міцним.

Крокви і елементи покрівлі

Решетування виконується, як правило, теж брусом, проте вибирається перетин 40х40 або 50х50 мм. Така товщина достатня для того, щоб витримати будь-який вид покрівельного матеріалу.

При придбанні будь-яких дерев'яних елементів, зверніть увагу на якість. Брус повинен бути рівним, без вигину, без темних плям і цвілі. Навіть невелике викривлення бруса може спричинити великі складності при його укладанні та подальших робіт.

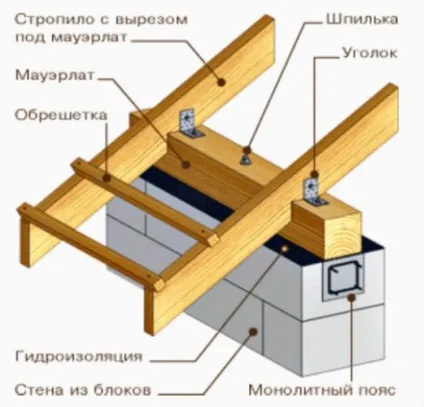

При роботі зі кроквяної системою вам також знадобляться металеві шпильки (щоб прикріпити брус до мауерлату) з різьбленням, кріпильні елементи (шурупи, шпильки діаметром 8 і 10мм) для з'єднання крокв між собою, оцинковані цвяхи, скоби і кронштейни для кріплення кроквяних ніг до мауерлату.

Початок робіт

Коли ці роботи виконані, можна починати виводити фронтон і приступати до пристрою кроквяної системи. Всі роботи можуть виконуватися своїми руками, це не так складно, проте один-два помічника вам все-таки буде потрібно.

Вся обробка стропильних балок перед складанням і установкою проводиться на землі. Бажано вибрати рівну площадку, на якій можна набагато легше обрізати брус в потрібний розмір, зробити випив або пази, просвердлити отвори для кріплення. Коли елемент готовий, його можна піднімати вгору і приступати до фіксації.

Технологія висячої системи

Отже, ви вирішили побудувати своїми руками невелику споруду, для якої підійде висяча система. У мауерлат або брусі верхньої обв'язки вирізаємо пази під установку крокв, відстань між якими визначається на етапі вибору типу кроквяної системи. Середній крок становить близько одного метра, чи не найбільше 1,5 м. Якщо крок в конструкції буде більше, вся система буде володіти явно недостатньою жорсткістю. Якщо ви плануєте житлову мансарду або просто утеплений горище, то відстань між кроквами найкраще залишати, з огляду на розміри утеплювального матеріалу. Якщо ви будете укладати цілісні листи або пари листів утеплювача між кроквами, то підрізування можна буде не виконувати.

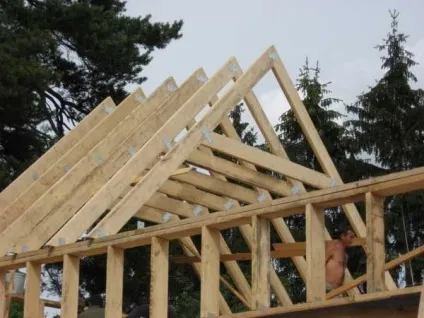

Висяча кроквяна система

Основні принципи установки кроквяної системи:

Установка починається з фронтонів, тобто торцевих частин покрівлі.
Встановивши крокви на торцях, необхідно протягнути між їх ковзанами мотузку, і по ній орієнтуємося при виставленні по вертикалі проміжних крокв.

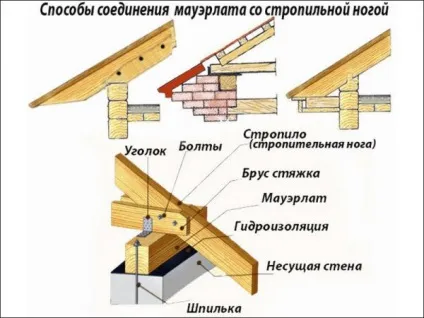

Кроквяні ноги обов'язково вставляємо в пази. Для фіксації застосовуємо комплексний кріплення: поперечне зміщення крокви буде обмежуватися сталевим кронштейном, а поздовжнє - скобами, якими крокви фіксується до мауерлату.
Крокви повинні виступати за периметр будівлі, при цьому величина цього виступу (його називають звисом або вильотом крокв) повинна бути близько 40 см. Це необхідно для захисту стіни від стікає по покрівлі дощової або талої води.
Виліт крокв можна зробити і по іншому: за рахунок нарощування крокв додаткової тоншою дошкою - так званої «кобилкою», яка кріпиться до крокв за допомогою цвяхів через дерев'яну прокладку - невеликий відрізок дошки. При цьому «кобилка» дозволяє полегшити і здешевити конструкцію, а при необхідності замінити її досить поміняти кілька дощок, ніж сам кроквяний брус.
Нижні частини крокв закріплюються обв'язкою, що є підставою для горищного перекриття. Бруси обв'язки спираються на мауерлат.

Важливо: Якщо з'явилася необхідність наростити кроквяні ноги, укладаємо два бруса внакладку з напуском не менше метра і фіксуємо .шпількамі діаметром від 8 до 12 мм.

Висяча кроквяна система з'єднання

Щоб з'єднати крокви між собою, необхідно використовувати по 2 шпильки вставляються в попередньо просвердлені отвори. Використовувати треба мінімум 2 шпильки, щоб попередити обертання крокв навколо осі шпильки.

Висячі крокви обов'язково з'єднуються поперечним брусом - затягуванням - в результаті чого виходить буква «А». Для затягування використовується дошка 50х100 або 50х150 мм, яка кріпиться до крокв саморізами. Затягування може складатися і з 3 х дощок 30х100 мм, які мають у своєму розпорядженні по обидва боки крокви. Кроквяні ферми в верхній частині закріплюються за допомогою поздовжнього конькового бруса або конькової дошки. Щоб уникнути прогин затяжки при істотній відстані між кроквами, з'єднуємо коньковий брус із затягуванням за допомогою додаткових відрізком дошки. Це також посилить верхній кроквяний вузол.

український Фахверк: з'єднання для стропильних систем

Установка наслонних системи

Якщо ви вирішили своїми руками зробити наслонних систему крокв, то зверніть увагу, що несуча внутрішня стіна-перегородка повинна бути досить міцною. Перед пристроєм необхідно заздалегідь зібрати лісу, що гарантують безпеку робіт на висоті.

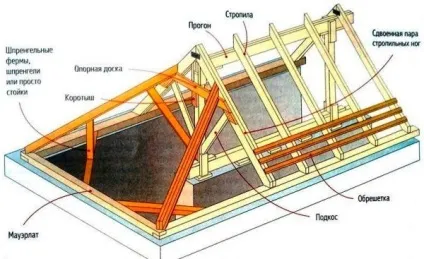

Похилі кроквяна система

Початкові роботи такі ж, як при влаштуванні висячої системи. З'єднання верхніх кінців стропіліни може виконуватися декількома способами, проте найчастіше застосовується кріплення встик. На зустрічних стропильних ногах під потрібним кутом робляться заріз. Стропіліни з'єднуються отриманими торцями і прибиваються на два цвяха. З'єднання можна посилити дерев'яної або металевої накладкою.

Другий спосіб кріплення - внахлест - виконується із застосуванням болтів або шпильок з широкими шайбами і гайками. Крокви при даному способі будуть стикатися площинами.

Важливо: У коньковой частини крокви краще з'єднати особливим чином: кроквяні ноги повинні розташовуватися з зазором, і скріплюються вони за допомогою спеціального рухомого з'єднувального елемента з металу. Це не дасть покрівлі пошкодитися при усадки.

Середня частина кроквяної системи має опору на внутрішню стіну і несучі стовпи.
