Каркас безпеки на ваз
Що собою являє дана конструкція
Каркас безпеки є просторовою конструкцією, призначеної для запобігання істотних деформацій кузова транспортного засобу на випадок зіткнень або перевороту транспортного засобу.

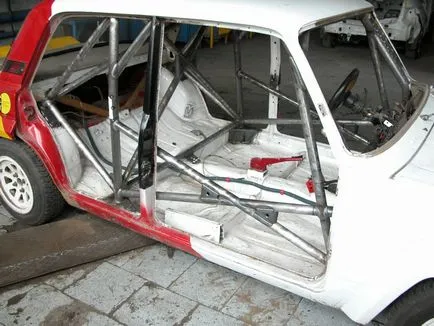

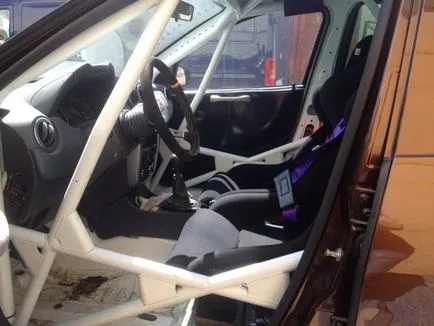

Якщо говорити більш звичною мовою: каркас безпеки являє собою якусь сталеву конструкцію з труб, зібрану в салоні транспортного засобу і прикріплену зі сторін інтер'єру до кузова. Її мета полягає в збереженні життєвого простору для екіпажу транспортного засобу на випадок аварій. Крім того, дане рішення задіють для того, що б збільшити поздовжнє посилення жорсткості транспортного засобу.
Переважно такі рішення застосовували в ралі з метою безпеки, однак потім їх експлуатація стало обов'язковою умовою і для інших схожих дисциплін. Каркас виконують виключно з труб круглої форми, оскільки округленность представляє меншу небезпеку для екіпажу.
Відштовхуючись від конструктивних особливостей пристосування можна отримати різноманітні варіації посилення. Це можуть бути елементарні арки вище голів водія і пасажира, або більш складні конструкції - просторові скелети, які об'єднують в одній силовій структурі чашки підвісок, пороги і боковини, в тому числі і клітина, що відповідає за безпеку салону. Дані каркаси застосовуються з метою скорочення процесу деформації даху в разі перекидання транспортного засобу і для того, щоб запобігти травмам важкого характеру. Не варто забувати і про інше їх призначення - збереження життя людини.
Вартість конструкцій, як їх варіації, характеризуються широким діапазоном, починаючи від тисячі доларів за найпростішу конструкцію і закінчуючи варіантами за десять тисяч доларів.
Розглянуті каркаси поділяють на розбірні і не розбірні типи:

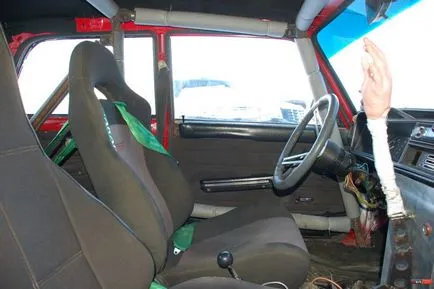

Збірно-розбірний варіант являє собою клітину безпеки, що розміщується в салоні і закріплену до бічних стійок і підлозі. Кожна труба з'єднується завдяки болтовим з'єднанням, а тому можна в будь-який час зняти болти для демонтажу всієї конструкції. Так само каркас такого типу називають болтовим.

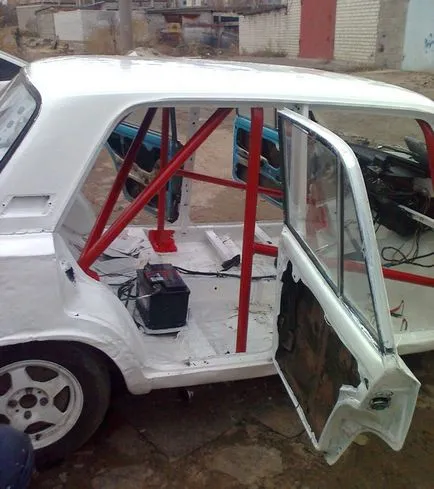

Зварені варіації характеризуються більш складною конструкцією, пов'язаної з силовими структурними особливостями кузова транспортного засобу, застосовують в разі серйозного індивідуального тюнінгу. Установку такого каркаса безпеки виконати складніше, а тому це досить копітка завдання. Буде потрібно розбирання всього салону аж до металевої основи, пророблення технічних отворів в різних частинах кузова з метою встановлення елементів каркаса, з'єднання їх між собою і подальша сварка.
Якщо до збірної варіації пред'явити якихось особливих вимог не доводиться, оскільки в конструктивному плані немає максимального рівня жорсткості, і є можливість зберегти майже весь пластик салону, то в разі спортивних каркасів є серйозні вимоги по частині форми, габаритів, застосовуваних матеріалів і монтажу.

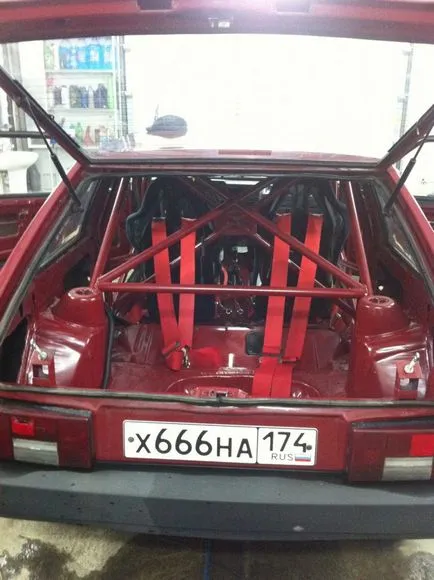

Каркас з жорсткістю буває для різноманітних варіацій кузова, причому для транспортних засобів з двома дверима він буде жорсткіше. Важливо відзначити і те, що в разі встановлення переважного числа складних каркасних варіацій, транспортний засіб перетвориться з пятиместного рішення в двомісне. Причина в тому, що задні крісла віддаються під переплетення і кріплення труб. Відштовхувати від габаритів труб, можна зрозуміти, що каркас несе з собою певні обмеження в оглядовості. До них в основному кріплять або ремені безпеки чотирьох точкового або п'яти точкового типу.
Якщо Ви вирішите встановити в свій транспортний засіб каркас безпеки «і багатоточкові ремені», пройти техогляд в Україні на такому транспортному засіб буде дуже важко - потрібно одержання необхідної сертифікації. Та й експлуатація по місту машин з каркасами, по суті, заборонена. У законі зазначено, що пересуватися на транспортному засобі з каркасом можна лише з одягненим шоломом, однак і тут є підступ, адже в ньому також не можна їздити по місту.
Виготовляється рішення з холодно тягнених сталевих труб. У деяких випадках допустимо використання іншого металу - алюмінію. Як показує практика, каркасні труби мають наступні габаритами: чотириста п'ятдесяти на двадцять п'ять і чотири сотні на двадцять міліметрів. Як правило, розглядається рішення важить близько сорока кілограмів. Маса важких конструкцій залежить від їх складності. Перевага каркасні труби фарбують у яскраві кольори. На деяких ділянках труб наноситься захист: оббиваються каркасні елементи поролоном з товщиною не більше п'яти міліметрів або ізоляцією у вигляді піни. Все це несе не тільки естетичний характер, а й гарантує безпеку транспортного засобу.
Що собою являють омологірованний і неомологірованний тип каркаса
Компанії, що орієнтуються на виробництві каркасів, не завжди дотримуються певних технічних норм, які висуває FIA, однак при цьому рішення повинне піддаватися процесу омологації. Даний процес має на увазі узгодження конструктивних особливостей, матеріалу і методики по виготовленню рішень з FIA або авто спортивною федерацією «в нашій країні РАФ».
Наприклад, якщо виробнику захотілося задіяти в своєму продукті матеріал, який не відповідає за своїми властивостями вимогу FIA, рішення повинно бути піддано статичному навантажувальних випробуванню «простою мовою, тестувалося під пресом», або повинні бути представлені чисельні розрахунки міцності за певним методом.
Іншою поширеною особливістю можна назвати монтування рішення безпосередньо до кузова. Якщо виробником було прийнято рішення монтувати каркас до кузова транспортного засобу методом зварювання - розглянута процедура є обов'язковою.
Також не рідкісні випадки того, що виробники не в повній мірі враховують прийняту IFA схему, що також потребують проведення даного процесу.
В той же час FIA допускає використання і каркасні рішення неомологірованного типу. У даній ситуації рішення повинно бути зроблено з конкретної стали, труб заданих габаритів, мати певну конструкцією і кріпитися болтовим методом.
Одним і тим же виробником цілком можуть випускатися обидва варіанти каркасів. але в тому випадку, якщо вони відповідають запитам FIA.
Найбільш простий різновидом можна назвати каркас розбірного типу. Саме тому було так важко знайти докладні приклади того, яким чином дана різновид збирається.
Яким чином установка каркаса може вплинути на керованість авто
Головною прочностной характеристикою кузова транспортного засобу прийнято вважати жорсткість, яку закладають ще під час провадження в процесі проектування транспортного засобу. Важливо згадати, що у спортивних транспортних засобів більш високий показник жорсткості, ніж у звичайних рішень, але оскільки вони все одно є конвеєрним продуктом, все одно будуть такі зони, які потрібно додатково зміцнювати, перш ніж використовувати кузов в професійних різновидах автомобільного спорту. Якщо рівень жорсткості кузова далекий від ідеального, тоді реакція на поворотні дії колонки керма стає дещо хаотичною. Вигини кузова і податливість стали в зонах кріплення подвесочного важелів вносять дисонанс в робочий процес обох осей транспортного засобу. Часті скручування транспортного засобу змушують матеріал швидше зношуватися, збільшується втома. Через деякий час це призведе до розбіжності швів зварювання на кузові і розвитку корозії. Як відомо, наші кліматичні умови далекі від ідеальних умов.
Не можна залишити поза увагою в даній статті і то, що керованість впливає і на кузов транспортного засобу. В даному випадку трьох дверні транспортні засоби та купе в плані жорсткості обганяють інших завдяки властивостям кузова. Вони забезпечують максимальний рівень опору вигину за рахунок відсутності додаткових дверей і компактності форми.
Найбільш м'якими вважається транспортні засоби типу універсали.
Якщо встановити каркас безпеки на ваз 2108, тоді кузов перестає нести в собі несе конструктивну функцію і буде, швидше за все, в якості обкладинки. Все навантаження йдуть безпосередньо на каркас і рівномірним чином розподіляються по ньому, за рахунок перетину великого числа елементів, тема яких буде порушена нижче в статті.
Транспортний засіб стає зібраним, а реакція на рульові повороти буде значним чином збільшена.
Як можна зробити каркас самостійно або як здійснити зварювальні роботи
Першочергово потрібно відзначити, щоб для створення каркаса своїми руками необхідно володіти навичками зварювання металу, ну і власне самим матеріалом «Холоднотянуті сталевими трубами» і зварювальним апаратом. В ідеальному випадку рекомендується вдатися до креслень каркаса саме під ваш транспортний засіб. Наприклад, якщо буде потрібно встановити каркас безпеки на ваз 2107, тоді і креслення знадобляться відповідні. Це необхідно для того, щоб не було проблем з габаритами труб.
Також будуть потрібні схематичні пояснення складального процесу конструкції, щоб не треба було потім відрізати вже зварені елементи. Тут що не спробуй зробити, але без конкретизованих розмірів і складальної схеми Ваша омологованим конструкція не буде відповідати всім необхідним нормам, а значить, транспортний засіб виявиться не допущеним до змагань. Якщо метою конструкції є звичайне посилення жорсткості без розрахунку на змагання, тоді рекомендується звернути погляд на болтові каркаси «розбірного типу». На щастя на ринку в достатку є готові варіації майже під будь-який транспортний засіб.
Варто відзначити і те, що креслення або схеми даних рішень варто шукати ретельно, бо при поверхневому пошуку нічого ділового Ви не зможете відшукати. Найкраще з цією метою відвідувати спеціалізовані форуми.
Варто відзначити, що знайдені ознайомчої мети креслення вам напевно знадобляться, але задіяти їх без консультації фахівців в даній області виключно в якості інструкції не рекомендується. Все ж в тих випадках, коли конструкція виконується строго під Ваш транспортний засіб все ж простіше. При використанні мануала, просто завантаженого з всесвітньої павутини, можуть з'явитися різні проблеми.
Зварені варіації своїми руками можна навіть не намагатися робити, адже характеризуються ускладненою конструкцією, пов'язаної з силовими структурними особливостями кузова транспортного засобу, застосовують в разі серйозного індивідуально модернізацій. Монтаж такого рішення виконати важче, а тому це досить копітка завдання. Буде потрібно розбирання всього салону аж до металевої основи, пророблення технічних отворів в різних частинах кузова з метою встановлення елементів каркаса, з'єднання їх між собою і зварювання.
Мабуть, на даному місці можна було б і закінчувати статтю, якби при пошуках потрібної інформації вам не попадалися на очі певні рішення, до яких можна додатково вдатися. Більш детального опису їх походження не буде, проте ми поверхневим чином опишемо їх особливості.
З огляду на конструктивні особливості пристосування можна отримати різноманітні варіації для посилення. Це можуть бути елементарні арки вище голів водія і пасажира, або більш ускладнені конструкції - скелети просторового типу, що поєднують в одній силовій структурі чашки підвісок, пороги і боковини, в тому числі і клітина, що відповідає за безпеку салону. Дані каркаси застосовуються з метою скорочення процесу деформації даху в разі перекидання транспортного засобу і для того, щоб запобігти травмам важкого характеру. Не варто забувати і про інше їх призначення - збереження життя людини.
Віконна сітка - рішення, що кріпиться на конструкцію в віконної області і запобігає випадання стекол в салон в разі аварій.
Поручні - дані елементи виступають в якості бутафорського елемента. Не дивлячись на сумнівність їх призначення, вони напевно користуються певним попитом, якщо їх пропонують до придбання. Швидше за все вони потрібні для транспортних засобів з дуже низькою посадкою, щоб можна було без проблем вилізти їх транспортного засобу. Також ймовірно і те, що їх можуть використовувати на джипах, позбавлених дахів, але обладнаних каркасом.
Якщо Вам захотілося побудувати справжнє спортивне транспортний засіб, з тотальним збільшенням жорсткості кузова і максимальним рівнем безпеки, тоді рекомендується забути про каркасах з болтовим з'єднанням. У такому випадку необхідна зварювання. Не варто також накручувати себе на той рахунок, яким чином приварити конструкції і як це можна здійснити самостійно, краще довіритися фахівцям в даній області. Оскільки вони будуть займатися повним розбиранням салону, відштовхуючись від своїх схем і креслень, виконають кожне необхідне отвір, зігнутий необхідну трубу і здійснять всі належним чином.
Комфортабельність з такою конструкцій трохи зменшиться, однак рівень жорсткості і безпеки буде значно збільшений.
Також варто пам'ятати і те, що якщо Ви вирішите встановити в свій транспортний засіб дану конструкцію безпеки, пройти технічний огляд в Україні на такому транспортному засобі буде проблематично - потрібно одержання необхідної сертифікації. Так само експлуатація по місту машин з каркасами, заборонена. У законі зазначено, що пересуватися на транспортному засобі з каркасом можна лише з одягненим шоломом, однак і тут підступ, адже в ньому також не можна їздити по місту.
