Для тих автолюбителів, які звикли ремонтувати свій автомобіль самостійно, в порядку речей мати море пристосувань і саморобного обладнання, яке полегшує ремонт. Як правило, складне і громіздке обладнання коштує досить дорого і окупається тільки в тому випадку, якщо воно приносить дохід. У цій статті розглянемо принципи побудови і конструкції простого, але необхідного обладнання, без якого повноцінний ремонт двигуна якщо і можливий, то дуже скрутний.

Ціна кантователя двигуна

В принципі, зробити кантувач для двигуна своїми руками креслення і конструкції якого розміщені на сторінці, досить нескладно. Інша справа, наскільки він буде корисний і наскільки буде виправдано використання площі гаража під його розміщення. Як би там не було - обладнання дуже корисне і функціональне, нескладне в виготовленні і недороге за матеріалами.

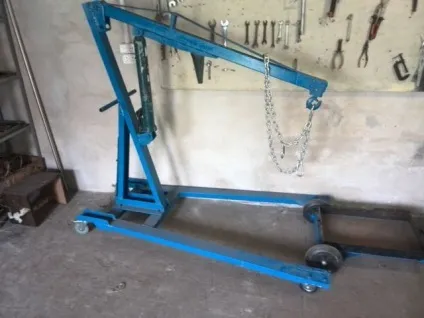

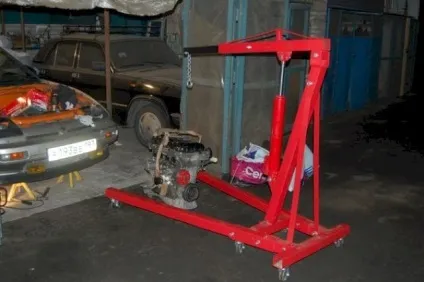

Ціна фірмового, заводського стапель кантователя для моторів легкових автомобілів складе не менше 8 тисяч рублів, а якщо напружитися і зробити своїми руками кантувач кран, то можна заощадити і зовсім тисяч 20-25.

Вимоги до стенду-кантувателі

Кантователь, або стенд кантувач, являє собою пристрій, який здатний витримати вагу двигуна автомобіля, при цьому мотор на стенді не лежить, а закріплений рухомо. Таким чином, для того щоб отримати доступ, наприклад, до картера, не потрібно перевертати його на верстаті, думати, як зміцнити блок циліндрів на поверхні. Двигун, закріплений на обладнанні, може безперешкодно обертатися навколо своєї осі і мати кілька фіксованих положень, в залежності від конструктивних особливостей. При цьому необхідно домогтися кількох показників:

пристрій не повинно займати багато місця в гаражі:

двигун повинен фіксуватися міцно і жорстко;

конструкція повинна дозволяти прикладати певне зусилля, при цьому зберігаючи стійкість;

конструкція повинна бути жорсткою;

кантувач повинен дозволяти легко вибирати потрібне положення двигуна, надійно його утримуючи.

Особливості проектування моторного стенда

Звичайно, можна обійтися і без всяких кантователей і розбирати жігульовській двигун на ящику або на верстаті, якщо він є. Але завжди буде присутній ризик, що мотор вислизне і впаде на ноги або на підлогу, завжди потрібно когось кликати на допомогу, завжди незручно. Деякі з креслень, показаних на сторінці, розроблені спеціально для двигунів ВАЗ, а деякі - універсальні. Але всі вони працюють у своїх господарів і полегшують ремонт двигуна.

Головне, чого необхідно досягти, це стійкості і жорсткості. Не кожен закінчував ВНЗ з п'ятіркою з опору матеріалів і технічної механіки, тому деякі основні моменти ми наведемо, як базу для побудови своїми руками або зміни тих розмірів, які вказані на кресленнях. Також існує маса варіантів кантователей, які кріплять двигун тільки за одну консоль. Це викликає підвищене навантаження на одну стійку. Така конструкція теж має право на існування, але при дотриманні деяких умов.

У будь-якому випадку, стенд буде виготовлятися з профілів, неважливо, це буде труба квадратного перетину, потужний куточок або двутавр. У місцях з'єднання двох профілів не уникнути певної рухливості. У цьому випадку прийде на допомогу звичайний трикутник, який є найжорсткішою і неруйнівного фігурою. Отже, необхідно максимально розвантажити центральну стійку, а зробити це можна тільки за допомогою укосів, щоб максимум навантаження припадав на опорний трикутник.

Дуже важливо правильно розташувати центр тяжіння і позбавити нижню раму від навантажень на вигин. Тут теж в конструкцію доведеться включити кілька розкосів. Центр ваги повинен розташовуватися так, щоб була можливість без проблем обертати двигун, але при цьому вся конструкція зберігала стабільну стійкість. Враховувати потрібно як вага одного блоку циліндрів, так і його вага разом з головкою блоку, маховиком і коленвалом.

Креслення і фото кантователей для двигунів ВАЗ

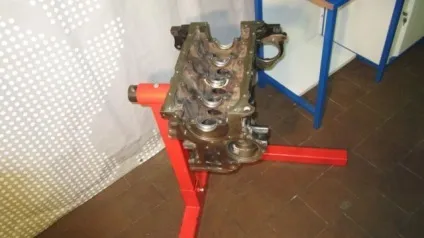

Найпростіший варіант вирішення цього питання показаний на фото. Найпростіший кантувач, правда з однією точкою кріплення двигуна і всього трьома додатковими розкосами, які знімають основне навантаження з більшої частини центральної стійки. А вона і без того посилена додатковим ребром жорсткості у вигляді того ж профілю.

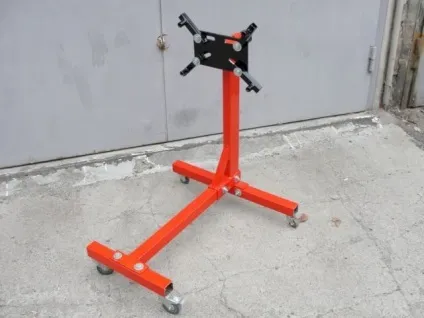

Залишається питання по стійкості всієї конструкції, оскільки опорна площа відносно невелика. В цьому випадку можна розглянути варіант з двома точками кріплення мотора на стенд. Тут і двостороннє закріплення двигуна, що також рівномірно розподіляє навантаження по стійках, і велика опорна площа, що виключає перекидання конструкції.

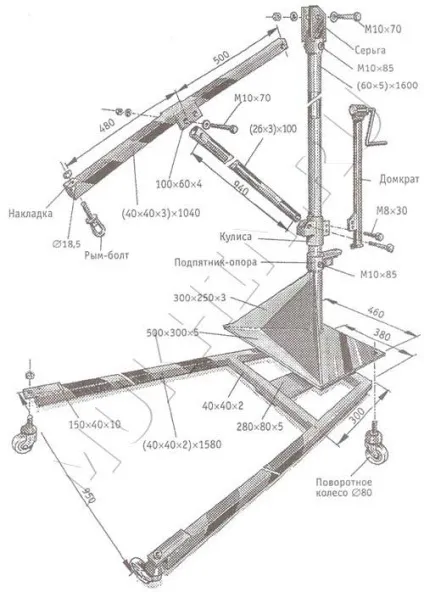

Всі розміри, наведені на кресленні, відповідають розмірам ВАЗівських шпильок і посадочних площин, а від проворота мотор фіксує стопорний палець. Механізм фіксації дозволяє вибрати одне з шістнадцяти положень, чого цілком достатньо для обслуговування будь-якого двигуна. Вдалою всім роботи!
