Каналізація для душової кабіни 5 варіантів труднощів і їх рішень

Елементи каналізаційної системи душової кабіни

Сучасні душові кабіни дозволяють більш раціонально використовувати корисний простір вашого будинку або квартири, а також надають безліч додаткових функцій, які роблять прийом водних процедур різноманітніше, приємніше і ефективніше. Найголовніше ж при їх підключенні - це грамотно організована каналізаційна система.

Давайте «розламаємо» кілька печива з передбаченнями тих труднощів, які вас чекають на цьому шляху, а я в свою чергу постараюся докладно викласти методи їх подолання.

Печиво з передбаченням №1: застояна вода в піддоні

Фото піддону душової кабіни

Піддон можна вважати першою частиною каналізації, так як саме він збирає і направляє воду в стік, чому сприяє особлива форма його дна. Але якщо ви виконаєте установку даного елемента «на око», то вас напевно чекає в процесі експлуатації освіту в ньому лужиц.

Тому монтаж необхідно проводити виключно з використанням рівня, підкручуючи при необхідності опорні елементи підстави. Тільки дотримання строго горизонтального положення конструкції гарантує відсутність застояної рідини.

Зразок відповідного будівельного рівня

Ціна хорошого будівельного рівня перевищує одну тисячу рублів, що багатьом може здатися надмірно високими витратами на виконання разової завдання. Але дешеві екземпляри купувати теж не рекомендую, так як вони можуть видати занадто високу погрішність, в результаті якої піддон буде встановлений криво.

Краще тоді візьміть якісний інструмент на прокат, до того ж пам'ятаєте, що він вам стане в нагоді ще й для дотримання ухилу каналізаційного трубопроводу, про що ми поговоримо трохи нижче.

Печиво з передбаченням №2: сміттєві пробки в трубопроводі

А ось ця проблема виникне у разі створення неправильного ухилу каналізаційних труб, що підводять кабіну до загального стояка. Зараз я вам опишу, що саме відбувається при цьому:

Ухил недостатньо великий. Тут все ясно. Водяний потік просто не буде мати достатньої сили, щоб тягнути з собою такі нерозчинні частинки як, наприклад, волосся і крупинки піску. В результаті може утворитися затор, і вже точно впаде пропускна здатність;

Результат освіти сміттєвої пробки в стічній трубі

Якщо у вашій кабінці погано сходить вода з тієї чи іншої причини, залийте в стічний отвір кілька літрів окропу з содою і сіллю.
Це найбільш доступне, просте і в той же час ефективний засіб для профілактики каналізаційної системи.

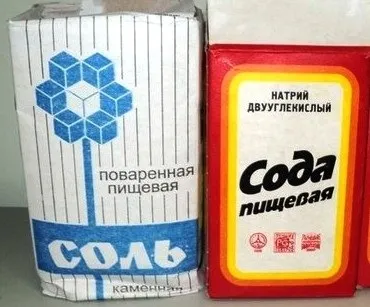

Сода і сіль допоможуть утримувати каналізаційні труби в чистоті

Недосвідчений майстер подумає, що тоді краще зробити ухил якомога більше, щоб стік працював ефективніше. Але це помилка загрожує не меншими проблемами, ніж ті, які описані вище. Рідина в такому разі не буде встигати «тягнути» за собою потрапили в трубу фрагменти, і це знову-таки призведе до утворення наростів на її стінках. До того ж в результаті такого функціонування системи можуть виникати порушення в роботі водяного затвора.

Визначення потрібного ухилу

Коли ви почнете «копатися» в довідниках і шукати підказки в інтернеті, вас чекатимуть загадкові десяткові дроби, на зразок, 0,03 або 0,008. Тобто, нічого спільного з градусами кутів ви не знайдете. Але все насправді дуже просто: такі цифри показують співвідношення висоти зниження трубопроводу до його довжини. Значить, в згаданих випадках ці буде 3 см на метр і 0,8 см на метр.

Тепер інструкція знаходження оптимального ухилу каналізаційної труби приймає наступний вигляд:

Етапи знаходження потрібного значення ухилу трубопроводу

Насамперед заміряємо шлях від стояка до місця установки душової кабіни. І зверніть увагу, саме шлях, а не відстань, тому що, якщо душ буде розташовуватися на іншій стороні кімнати, то труба до нього буде вестися вздовж стіни, а не навпростець через центр приміщення;
Залежно від діаметра підготовленої до монтажу труби знаходимо в довіднику або інтернеті відповідне значення ухилу на її відрізок, довжиною один метр. Ось деякі з них:

Рекомендоване значення ухилу

Найменша допустима значення ухилу

Значення ухилу на один метр трубопроводу заданого діаметра, взяте з таблиці

Отже, припустимо, вам потрібно встановити трубу довжиною 5 метрів і з перетином 200 мм. Підставляємо: Н = 5 × 0,008 = 0,04, тобто, щоб слив працював найефективніше, ухил на весь трубопровід повинен бути 4 см.

Вибір матеріалу труб

Коли мова йде про освіту сміттєвих пробок в трубопроводі, важливо також згадати і про матеріал, з якого він створюється. Так, наприклад, раніше для цього переважно використовувалися металеві вироби, що володіють значною шорсткістю, що, звичайно ж, сприяло скупченню нерозчинних частинок на їх внутрішніх стінках.

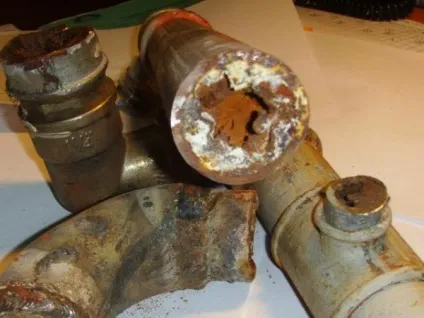

Результат експлуатації чавунних труб

На сьогоднішній же день я раджу облаштовувати каналізацію з поліпропіленових труб, що володіють гладкою ковзаючою поверхнею, на якій не скупчується сміття. Крім того вони мають ще ряд значних переваг:

Легка вага. Готовий трубопровід не робить додаткового навантаження на фундамент будівлі, а для його фіксації досить буде використовувати звичайні хомути;
Наявність великої кількості фітингів і гнучких гофрованих елементів. що значно полегшує виконання монтажних робіт;

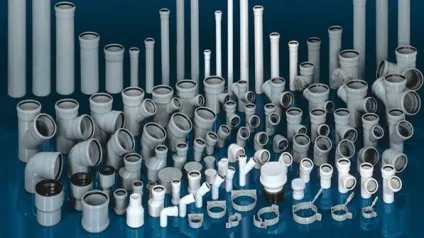

Асортимент фітингів для пластикового трубопроводу

Низька ціна. Ось приклад технічного опису труби з урахуванням вартості, яку можна придбати в будь-якому спеціалізованому магазині:

Зразок каналізаційної поліпропіленової труби

Печиво з передбаченням №3: неприємний запах з стічного отвору

Неприємний запах каналізації з душової кабіни може поширюватися в результаті неправильної роботи гідрозатвори, який в свою чергу є частиною сифона.

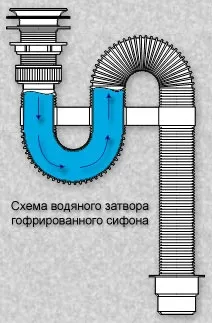

Принцип роботи гідрозатвори

Таким чином, щоб гарантувати ефективне функціонування водяного замку слід правильно підібрати сифон і здійснювати його своєчасне техобслуговування. Давайте подивимося, які моделі нам пропонує сьогоднішній ринок:

пляшковий

Пристрій пляшкового сифона

Має форму пляшки, «шийку» якої приєднується до зливного отвору, а бічна сторона забезпечена стічної трубою, що веде до каналізаційної магістралі. плюси:

Простота установки і технічного обслуговування. Досить відкрутити «пляшку», почистити її і прикрутити назад;

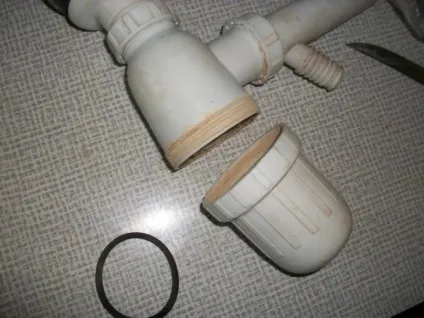

Ось так виконується чистка сифона пляшкової конструкції

Висока надійність і довговічність.

До мінуса ж можна віднести необхідність досить великого простору під піддоном для можливості розміщення сифона описуваної конструкції, що не завжди зручно і навіть можливо.

Рекомендую також відразу подбати про відкрите і зручному доступі до «пляшці», щоб надалі у вас не виникало складнощів в проведенні її технічного обслуговування.

Пластиковий пляшковий сифон від виробника «VIEGA». Технічний опис:

Пристрій колінного сифона

Даний варіант є зігнутою буквою U або S трубу.

Низька вартість. З метою жорсткої економії можна і зовсім взяти відрізок гофрованої труби і закріпити його хомутами, вигнувши в потрібну форму;
Більш компактні розміри. Помістити під піддоном трубний сифон набагато простіше, ніж пляшковий.

Якщо в якості матеріалу використана гофра, то через її нерівній поверхні очікуйте частого освіти сміттєвих пробок;
Якщо ж в якості матеріалу використано жорстке «коліно», то виникнуть складнощі при здійсненні чистки труби, так як таку конструкцію розбирати буде непросто.

Гофровані моделі можна купити менш ніж за сто рублів. Параметри ж металевого «коліна» можна розглянути на прикладі продукції «VIEGA»:

Трапи-сливи

А ось тут вже використовується «суха» система захисту від проникнення каналізаційних запахів, яка має вигляд гумової мембрани на пружині. При невеликому тиску води такий пристрій опускається, пропускаючи рідину, а потім знову стає на місце, щільно перекриваючи отвір.

Особливими перевагою такої системи є:

Компактність. Монтаж здійснюється прямо в підлогу або спеціальну нішу, за рахунок чого підйом піддону і зовсім не спостерігається;

Повний комплекс елементів, що беруть участь в створенні ефективної зливної системи за допомогою трапа-слива

Позначення на малюнку

Підключений до душової кабіни каналізаційний насос «SFA Sanidouche»

Примітно, що таке насосне обладнання можна встановити на відкачування рідини не тільки з каналізаційної системи душа, але також умивальника і біде.

Печиво з передбаченням №5: є протікання, спуск води проводиться дуже голосно, трубопровід «ходить» з боку в бік

Ну а це вже явні ознаки неякісного виконання роботи. Тому перед тим, як підключити душову кабіну до каналізації, ознайомтеся з описаної нижче інструкцією, що дозволить вам уникнути типових помилок:

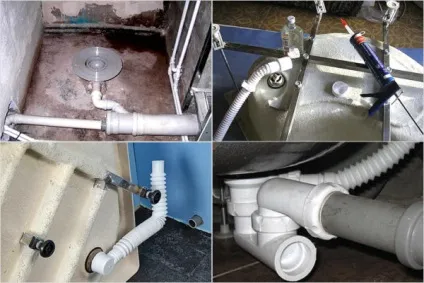

Схема виконуваних при підключенні каналізації до душової кабіни робіт

Різні діаметри гофрованих труб

Поліпропіленові труби з перехідниками

Сифон. Тут все залежить від вашого вибору. Я ж далі розгляну установку колінного варіанту;

Простий колінний сифон для піддону душової кабіни

Приклад підходящої фум-стрічки

Рівень для контролю горизонталі піддону і ухилу трубопроводу;

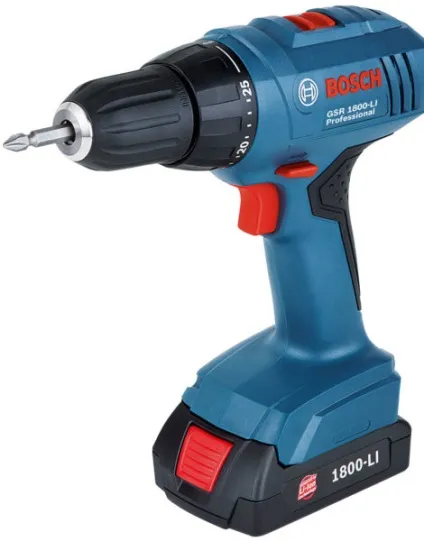

Краще припасти шуруповертом, так ви набагато швидше впораєтеся з роботою.

Ставимо піддон в підготовлене місце, укладаємо на нього рівень і підкручуємо ніжки так, щоб він прийняв строго горизонтальне положення. Необхідність цього я вже описав вам вище. Також підставте в цей момент сифон і відрегулюйте опори таким чином, щоб він вільно містився під днищем;

Регулювання опор піддону

Виконуємо розрахунок необхідного ухилу і відповідно до нього монтуємо жорсткі поліпропіленові труби. Герметизація стиків при цьому здійснюється завдяки ущільнювача кільцям, а фіксацію самого трубопроводу виконуємо за допомогою спеціальних хомутів. У місцях, де потрібен поворот або вигин, застосовуємо гофру;

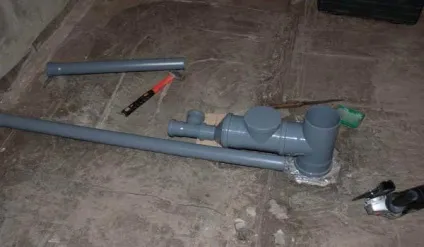

Збірка пластикового каналізаційного трубопроводу

Збираємо сифон в місці стічного отвору піддону, обмотавши всі з'єднання ФУМ-стрічкою. Це дуже важливий момент, тому що недостатня герметизація стане в подальшому причиною утворення протікання;

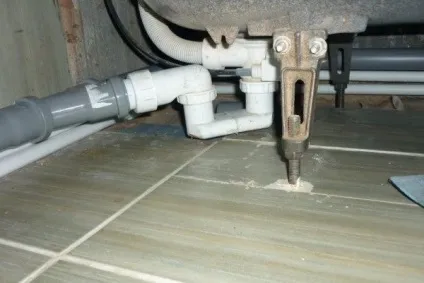

Встановлений сифон колінного типу

Підключаємо до зливної системи підведений трубопровід. У цьому місці також може бути використана гофра, так як жорстку трубу не завжди буває зручно дотягнути до точки зливу;
Виливаємо в піддон відро води і спостерігаємо за поведінкою всіх встановлених елементів. Якщо течі немає, труби не деренчать, а вода вільно йде, значить, ви все виконали правильно, і можна приступати до решти збірці душової кабіни.

Каналізаційна система успішно підключена

висновок

Як бачите, підключення душової кабіни до каналізації своїми руками виконати не складно, але потрібно дотримуватися ряду певних правил і рекомендацій, інакше почнуть збуватися описані вище негативні прогнози. Пильність проявляйте не тільки під час безпосереднього виконання монтажних робіт, але також на стадіях проектування і закупівлі матеріалів.

Повністю готова до експлуатації душова кабіна
