Каминофен (походить від німецького словосполучення «kaminöfen» від двох слів «kamin» і «ofen». Що перекладається відповідно як «камін» і «піч»)

- це укладений в металевий корпус мобільний прилад обігріву приміщення, який може виконувати функцію печі, обігрівача і каміна, і часто обладнаний водяним контуром (наприклад, Tim Sistem Rittium Thermo 20), фото 1. Основна функція КАМІНОФЕНИ є обігрів приміщення. По суті каминофен - це модернізований «буржуйка».

Каминофен - принцип роботи, характеристика, види, установка

Інша назва КАМІНОФЕНИ це камінна піч або піч-конвектор. З боку каминофен нагадує сталевий, зазвичай чорний, шафа.

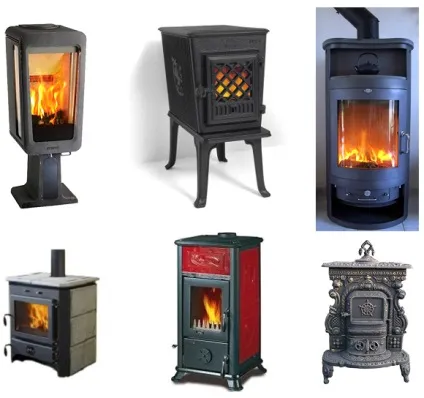

Фото 1. Камінофени різного виду і форми

Завдяки великій камері згоряння, яка захищена віконцем (зазвичай з вогнетривкого прозорого скла) каминофен нагадує звичайний камін закритого типу. Також як і при роботі каміна можна сидіти біля КАМІНОФЕНИ спостерігати і милуватися горінням твердого палива.

Декоративно каминофен обробляється такими матеріалами як вогнетривке скло і кераміка. Камера згоряння може обрамлятися по сторонам вогнетривким склом повністю або частково (одна або дві сторони.).

Каминофен різниться за принципом роботи на:

• камінофени закритого типу;
• камінофени відкритого типу.

Каминофен закритого типу передбачає роботу пристрою тільки із закритою топкою, тобто із закритою дверцятами. При відкритті дверки, робота пристрою буде припинена.

Каминофен відкритого типу передбачає роботу пристрою незалежно від положення дверей топки, закрита вона чи відкрита. Але при відкритих дверях збільшується тяга і паливо більш швидко згоряє, при цьому ККД пристрою становитиме всього 40 ... 60%, а ось при закритих дверях ККД становить 70 ... 80%.

Залежно від виду палива бувають різні види камінофенов:

• пелетний каминофен (докладно ми вже обговорювали тему пелет тут);
• каминофен, що працює на дровах;
• вугільний каминофен;
• каминофен працює на паливних брикетах.

Основні компоненти КАМІНОФЕНИ:

1. Металевий корпус (високоміцна сталь або чавун).
2. Камера згоряння (топка).
3. Камера вторинного допалювання.
4. Тепловентилятор (включений в систему обдування скла).
5. Дровница (місце зберігання і просушування палива, наприклад дров або пеллет).
6. Камінна робоча полку (для прикраси каміна).
7. Зольник.

Принцип роботи КАМІНОФЕНИ

Каминофен має функцію не простої згоряння дров або іншого виду палива, але функція піролізного горіння, що значно підвищує ККД пристрою в порівнянні зі звичайними камінами.

Таким чином, спочатку закидається паливо в топку, запалюється. Двері або систему подачі повітря залишають повністю відкритою, що дозволяє паливо інтенсивно горіти виділяючи велику кількість тепла. Після того, як паливо майже догоріло засувку подачі повітря або двері закривають, і тоді відбувається тління деревини або іншого виду палива При тлінні виділяється піролізний газ, тепло.

У камері вторинного допалювання встановлені в стінці форсунки (розташовані у верхній частині задньої стінки). Через ці форсунки виділяється піролізний газ і потім він згораючи, виділяє додаткову кількість тепла.

У деяких видах КАМІНОФЕНИ влаштовується робоча полку, яка призначена для підігріву води, приготування їжі. Вона може виконуватися з кераміки, вогнетривкого скла або стали. Дана робоча поверхня легко закривається кованою решіткою або іншим захисним екраном для запобігання отримання опіків.

Камінофени бувають також більш витягнутою вертикальної форми (сучасний дизайн), фото 2.

Також камінофени бувають не тільки окремо стоять (пристінні), а й кутові, фото 3. перевага яких полягає в компактності.

Фото 2. Камінофени вертикальної форми

Фото 3. Камінофени кутові

Камінофени можуть поставлятися з додатковими функціями і можливостями

Можливі додаткові функції КАМІНОФЕНИ:

1. Система автоматичної подачі палива.
2. Програматор режиму роботи КАМІНОФЕНИ на 7 днів.
3. Пульт дистанційного керування (управління горінням твердого палива).
4. Система самоочищення скла.
5. Система холодної ручки.
6. Система автоматичного електронного управління.
7. Система з водяним контуром, фото 4.

Фото 4. Камінофени з водяним контуром

Для прикладу наведемо технічні характеристики КАМІНОФЕНИ «SVT-Wamsler Primo», табл. 1.

Технічні характеристики КАМІНОФЕНИ «SVT-Wamsler Primo»

Маса КАМІНОФЕНИ може бути різною - 100 ... 250 кг. Залежно від потужності каімнофени можуть опалювати приміщення площею 30 ... 300 м 2.

переваги кАМІНОФЕНИ

Перерахуємо гідності КАМІНОФЕНИ:

1. Система автоматичного контролю температури горіння.
2. Велика тепловіддача в порівнянні з традиційним каміном, у якого цей показник знаходиться в межах 10 ... 20%.
3. Економічна витрата палива.
4. Є джерелом тепла в будь-який час року.
5. Можливість установки після спорудження будівлі (квартира, приватний будинок).
6. Можливість використовувати, як один з елементів системи опалення будівлі. Також можливо поєднувати роботу з газовими або електричними котлами.
7. Більш м'які вимоги до пристрою і розташуванню димоходу. Можливість використання пристенного димоходу.
8. Немає необхідності у виконанні складних монтажних робіт.
9. Відносно невеликий розмір.
10. Простота установки.
11. Відносно високий ККД в межах 70 ... 85%.
12. Швидкий прогрів приміщення (швидка тепловіддача металевої топки).

Деякі тонкощі по установці КАМІНОФЕНИ

1. Як вже зазначалося вище, каминофен можна встановлювати не тільки в приватному будинку, а й в квартирі, тільки прив'язка його буде залежить від можливості пристрою нового або на наявності старого димоходу.
2. Каминофен обов'язково встановлюється на спеціально підготовлений майданчик, яка може виконуватися з наступних матеріалів:

• вогнетривку цеглу;
• керамічна плитка;
• сталевий лист товщиною не менше 12 мм.

1. Майданчик під каминофен повинна бути виходити за його контури мінімум на 50 см з кожного боку.
2. Каминофен повинен розміщуватися щодо інших елементів приміщення на такій відстані:

• не менше 1 м - від стін з горючих матеріалів;
• не менше 0,2 м - від стін з негорючих матеріалів;
• не менше 1,25 м - вільний простір перед топкою;
• не менше 1,5 м - від меблів або інших предметів, розташованих в приміщенні.

1. Слід строго дотримуватися всіх вимог з пожежної безпеки, щоб уникнути нещасних випадків.
2. В основному каминофен поставляється з сполучної трубою, призначеної для підключення до димоходу.

Камінофени на ринку опалювальних приладів представлені такими фірмами-виробниками:

• Wamsler (Угорщина);
• Jotul (Норвегія);
• Guca (Сербія);
• «Мета» (Росія / Франція);
• Invicta, Supra (Франція);
• La Nordica (Італія);
• Eurocom (Польща).

Конєв Олександр Анатолійович
