Камін в дерев’яному будинку можливі проблеми та шляхи їх вирішення

Російська хатинка в наші часи переживає друге народження. Купуючи, правда, все більше рис фінського будинку. На жаль, не тої, що рубали вручну з вікових північних сосен стародавні саами, а того, що точать-оціліндровивают на верстатах, придуманих в 1960 році братами Саарелайнен, засновниками Honka. Але не перевелися ще люди, які віддають перевагу «швидкої» індустрії трудомісткі, але високоякісні традиційні технології. Втім, мова не про них і взагалі не про конструкції дерев'яних будинків. Поговоримо про серце будинку. Науково-технічний прогрес витіснив із заміського будинку російську піч: велика вона, пироги простіше купити в магазині, ніж піч самому, а смачну кашу приготує мультиварка. Але тисячолітню тягу до живого вогню з людини нічим не витравити. На зміну нашої печі повсюдно прийшов європейський камін, часто в сучасному скляно-безпечно-вітрини виконанні. Компактний, мальовничий і добре, хоч і недовго, гріє.

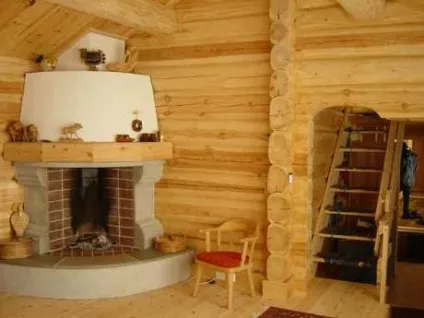

Камін в сучасному дерев'яному будинку - не тільки і не стільки засіб для опалення. Це його естетичне і філософське осередок, душа

Однак, встановлюючи камін в дерев'яному будинку, господарі нерідко стикаються з серйозними проблемами. Розповімо, як їх уникнути.

Проблеми каміна в дерев'яному будинку

У прекрасного у багатьох відношеннях дерев'яного будинку є два суттєвих недоліки, що вносять помітну специфіку в пристрій каміна в дерев'яному будинку:

Деревина горюча, обробка антипіренами знижує горючість, але незначно.
Дерев'яний зруб схильний до значних деформацій. Причому мова йде не тільки про усадки зрубу в перший рік після постановки під дах. Будинок «гуляє» протягом всього терміну служби, періодично стає то трохи вище, то нижче, в залежності від сезону і вологості повітря. Це вносить помітну специфіку в пристрій каміна в дерев'яному будинку.

Наступні два недоліки притаманні самому каміну:

Низький ККД, у класичного англійського каміна він не перевищує 20%.
Осередок, навіть не будучи разожжённим, працює як витяжка, якщо димохід не закрите щільно шибером. А вже коли в топці палає вогонь, з приміщення разом з продуктами згорання видаляються великі обсяги повітря. Якщо припливу свіжого повітря в кімнату немає, в ній може виникнути дозвіл і дим кинеться всередину, топка зачадіт. Якщо ж відкрити кватирки, можна вистудити приміщення і в ньому стане холодніше, ніж до того, як камін запалили.

Яким повинен бути камін в дерев'яному будинку, щоб перераховані вище недоліки не заважали господарям насолоджуватися життям у власному будинку? Розглянемо шляхи вирішення проблем в залежності від конструкції нашого каміна:

Цегляний камін - традиційний підхід і грунтовність

Грубна цегла - матеріал важкий, одна штука важить близько 3,5 кг. А потрібно їх тисячі. Тому проект дерев'яного будинку з каміном з цегли повинен передбачати будівництво фундаменту. Причому відокремленого від фундаменту стін, адже навантаження від кам'яної кладки відчутно перевищить таку від дерев'яних стін.

Цегла хороший своєю ґрунтовністю і високою теплоємністю. Нагріте полум'ям, він довгий час буде віддавати м'яке тепло в приміщення. Особливих проблем з пожежною безпекою цегляного каміна немає. Якщо товщина кладки каміна, звернена до стіни, не менше 250 мм, досить прокласти між стіною і каміном шар базальтової вати товщиною 50 мм. Інші варіанти - засипка проміжку між горючими конструкціями і цеглою перлитом або вермикулітом. Можна помістити в зазор азбестовий картон або повсть, вимочений в глині. Існує чимало сучасних термоізоляційних матеріалів.

При правильному підході цегельний камін буде ефективний:

Оптимально потрібно розрахувати пропорції топки, це дозволить направити більше променистої енергії всередину приміщення. Вірне визначення перетину димоходу забезпечить хорошу тягу, при цьому не буде «викидати» на вулицю занадто великий об'єм повітря.

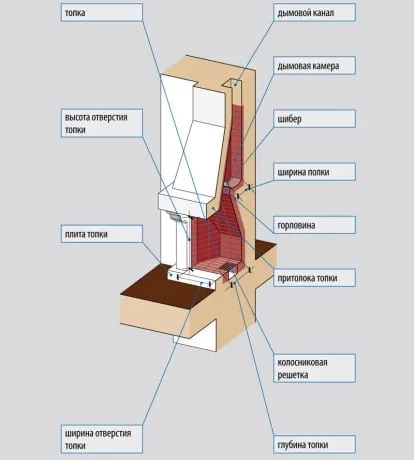

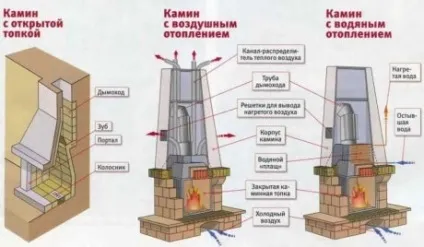

Традиційний цегельний камін, незважаючи на уявну простоту, має складний пристрій. Всі його елементи повинні бути взаємно збалансовані

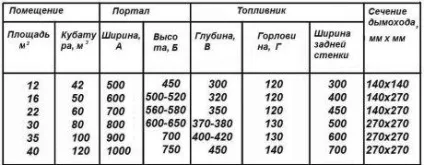

Для досягнення найкращих показників пропорції цегляного каміна належить розраховувати по досить складних формул, але прийнятний результат можна отримати, підібравши розміри по цій таблиці

Чим більше площа поверхні каміна, особливо в зоні нагріву, тим краще його тепловіддача і рівномірніше розподіляється тепло. З точки зору теплотехніки, краще складна форма, з різними уступами, ребрами і нішами.

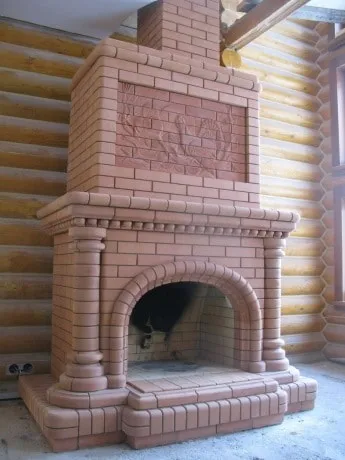

Чим більше складну форму має цегельний камін в дерев'яному будинку, тим вище його тепловіддача

Стабілізувати тягу, запобігти димлення вогнища і при цьому мінімізувати кількість повітря, що видаляється разом з продуктами згорання, можна простим, але надійним способом: з вулиці, з холодного підвалу або підпілля підвести повітряний канал прямо в колосник каміна. На підвідний канал слід поставити шибер або заслінку, щоб мати можливість перекривати потік повітря взимку, коли вогнище НЕ топиться.

Як підвищити ККД цегляного каміна

Ретельно прорахувавши всі параметри топки і грамотно виклавши кладку, ККД каміна з відкритою топкою можна підняти до 35%. На жаль, це межа. Щоб подвоїти ефективність каміна, доведеться частково перетворити його в піч - обладнати дверцятами. Якщо дверцята буде великий і скляній, це не завадить нам милуватися полум'ям. Цегляний камін з дверцятами може мати «пічну» форму топки: чи не широку і високу, а навпаки, довгу і відносно вузьку. Це змінить характер тепловіддачі в сторону зменшення кількості променистого тепла, зате більше нагріється масивна кладка. Цей «запас» тепла буде передаватися в приміщення тривалий час після того, як вогонь в печі-каміні згасне.

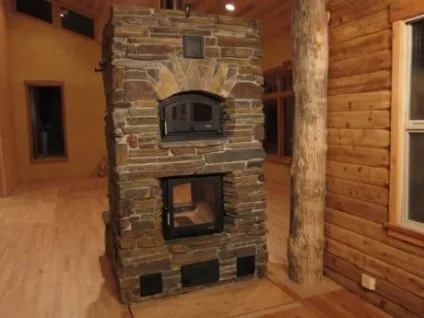

Цегла можна замінити на міцний теплоємність камінь, а топку обладнати скляними дверцятами, встановити на піддавали дверки з регулюванням потоку повітря. Такий камін приблизно в три рази економічніше традиційного

Другий спосіб підвищити віддачу від згоряння дров - встановити в цегляну кладку камінну топку. Металевий корпус, щоб уникнути перегріву не можна обкладати цеглою, між сталлю і керамікою слід залишити невелику відстань для вентиляції. Функціонально таке поєднання вже являє собою закриту камінну топку з теплоємністю цегляним кожухом.

Камінна топка зі сталі або чавуну - висока ефективність

Сталева або чавунна камінна топка зі скляною дверкою - гібрид каміна і печі. Форма топки ближче до класичного каміна, що дозволяє максимально направити в приміщення теплове випромінювання. Заслінки і дверцята, що дозволяє споглядати живе полум'я, дають можливість точного дозування кількості повітря, необхідного для горіння. Металевий корпус з розвиненим ребрами і великою площею тепловіддачі дозволяє значно, в порівнянні з цегляним каміном, підвищити конвективную передачу тепла в приміщення. Завдяки цим рішенням ККД сучасних топок вдалося довести до 80%. Ефективність, помірна ціна, привабливий дизайн, компактність і невелику вагу - незаперечні переваги подібних топок. Не дивно, що сталеві каміни для дерев'яних будинків - найпопулярніші. Єдиний їхній серйозний недолік - швидко остигають. Зате і прогрівають холодне приміщення настільки ж швидко, довго горять на одній закладці дров.

На основі сталевого каміна можна побудувати повноцінну систему опалення, якщо придбати модель з «водяним контуром» або системою подачі теплого повітря по каналах

Металева поверхня топки нагрівається набагато сильніше, ніж у цегляного каміна з товстими стінками. Тому її не можна розміщувати так само близько від стін. Мінімальна відстань до горючих дерев'яних конструкцій обмовляється в інструкції по монтажу топки. Якщо цього немає, слід керуватися будівельними нормами. У них не прописані умови для камінів, тому орієнтуємося на дані для сталевих печей. Чи не дозволяється розміщувати нефутерованную залізну піч ближче метра від «голої» дерев'яної стіни. Ближче до стін установка каміна в дерев'яному будинку допускається лише за умови, що вони захищені вогнетривкими теплоізоляційними екранами. Варіантів захисту багато, це тема для окремої статті. Одне з недорогих і простих рішень: базальтова вата товщиною 50 мм, два гіпсоволокнистих листа і повітряний прошарок 20 мм. Таким чином, загальна відстань від задньої або бічних поверхонь металевої топки до стіни з урахуванням захисту складе 10 см.

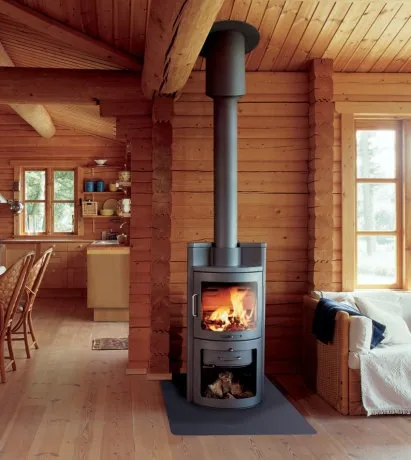

У цього сталевого каміна термоізольовані задня і бічні поверхні, що дозволяє розміщувати його досить близько, але аж ніяк не впритул до дерев'яних стін

Особливості пристрою короба і облицювання металевого топки

Особливо важливо враховувати специфіку дерев'яного будинку, якщо топка розміщується в коробі:

Дерев'яну стіну всередині короба слід захищати від спека каміна не в меншій мірі, ніж при його відкритої установки, дотримуватися необхідні відстані, влаштовувати теплоотражающие екрани.
У верхній і нижній частині короба повинні розташовуватися вентиляційні отвори, що попереджають його перегрів. Решіток може бути кілька, бажано за трьома або хоча б двох протилежних сторонах короба. Якщо їх сумарна площа в інструкції не написано, приймаємо по 0,15 м2 як для нижніх, так і для верхніх отворів.
Необхідно захистити дерев'яну стелю від перегріву. Просте рішення - не піднімати короб каміна безпосередньо до стелі, досить залишити вільний простір в 35-40 см. Заодно знімається проблема усадки і сезонних деформацій. Зверху короб повинен бути закритий, а його горизонтальна «кришка» повинна бути теплоізольована не гірше, ніж вертикальні стінки.

Ковпак короба не довівши до стелі, що зменшує його нагрівання

У тому випадку, якщо дизайнерське рішення передбачає короб до стелі, доведеться розділити його по висоті. У верхній частині виділяється окрема секція висотою не менше 30 см. Від основного короба вона повинна бути відокремлена теплоізоляційним матеріалом, а також мати власні вентиляційні віддушини загальною площею не менше 0,02 м2. Слід враховувати, що через можливу осідання зрубу короб можна монтувати впритул до стелі. Розрахувати необхідну величину зазору непросто, це зможе зробити тільки досвідчений фахівець. Щілину можна закрити карнизом, прикріпленим до стелі.

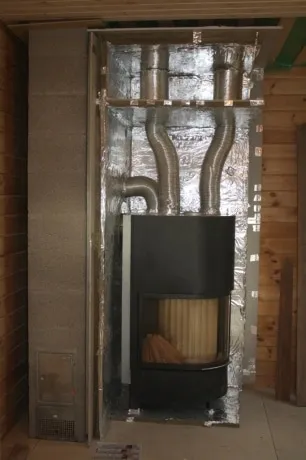

Зовнішні стіни короба ще не змонтовані, але ми можемо бачити його внутрішній устрій. Сталевий камін відокремлює від дерев'яних стін повітряний зазор, лист ГВЛ і шар фольгированной базальтової вати. Між коробом і стелею залишений зазор на усадку. Сам короб має вгорі додаткову «охолоджуючу» секцію, горизонтальні поверхні якої також будуть термоізольовані. Гнучкі сталеві труби, що виходять з корпусу каміна - повітроводи повітряного опалення, димохід ще не встановлено

Димохід в дерев'яному будинку

При влаштуванні димаря в дерев'яному будинку потрібно дотримуватися таких правил:

Товщина стінок цегляного димоходу в місцях його проходу через конструкції, що згорають (перекриття, дах) повинна бути не менше 25 см. Дерево не повинно примикати до кладки, його слід відокремити шаром термоізоляції.

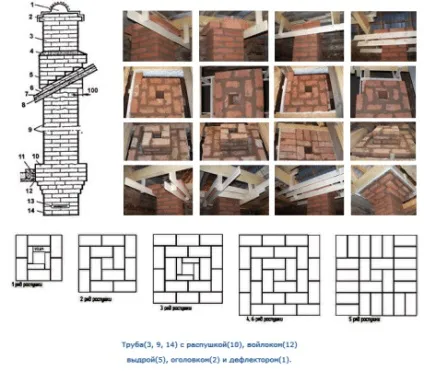

Порядок робіт при влаштуванні протипожежної переділки цегляного димоходу при проході його через дерев'яне перекриття. Збільшення товщини стінок до 38 см дозволило знизити товщину термоизоляционного шару до 5 см

Загальна схема металевого димоходу разом з прохідними елементами в дерев'яному будинку

Пристрій проходу димоходу через перекриття та покрівлю має враховувати первинну і сезонну усадку зрубу. Фартух, який прикриває прохід знизу і зверху, повинен бути «плаваючим» незалежно від типу димоходу, мати можливість зміщуватися щодо труби.

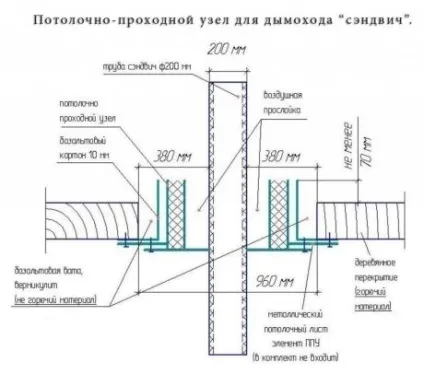

Приклад плаваючою конструкції проходу сталевого димаря через перекриття

У цьому ролику на конкретному прикладі показано, як правильно встановити камін в дерев'яному будинку.
