Качор Бровина і трансформатор тесла, майстер-клас своїми руками

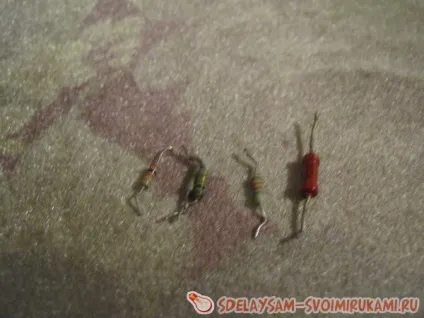

1. 2-а резистора

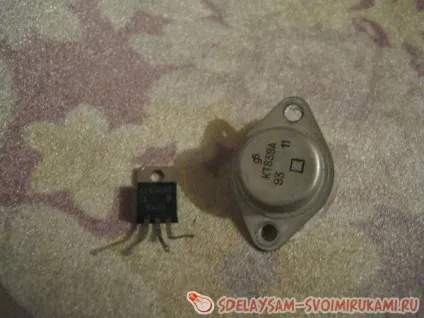

2. 1 транзистор переходу р- n -р (він повинен бути потужним і високочастотним, наприклад
КТ805. Дивіться по каталогу)

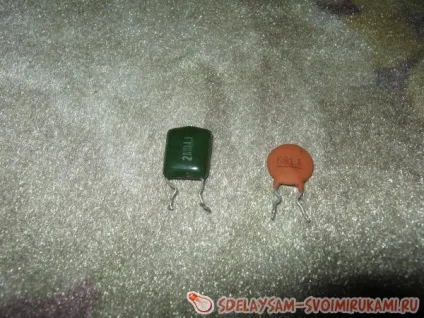

3. 1 Конденсатор

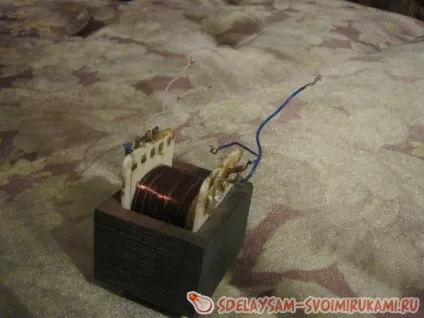

4. Мідний дріт 0,15 - 0,25 мм (можна придбати в радіо магазині або розмотавши будь-який силовий трансформатор)

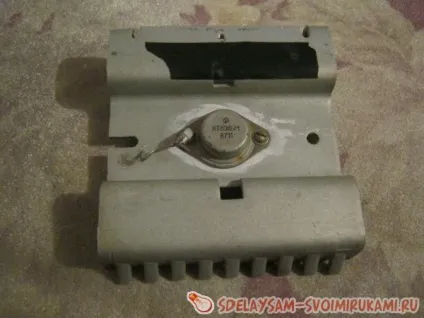

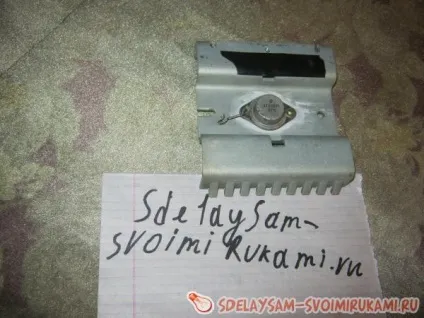

Резистори купуємо або викручуємо з будь-яких радіо плат. Конденсатор теж можете витягти з плат. Транзистор можна так само викрутити з плати - вони зазвичай укріплені на радіаторах. Зверніть увагу на те, щоб транзистор був мав р-n-р перехід, якщо буде n-p-n перехід - потрібно поміняти колектор і емітер місцями підключення. Що можна сказати про радіаторі, то він повинен бути великим, а якщо у вас немає великого радіатора, то встановіть на малий радіатор кулер. Мідний дріт дістаємо з будь-якого трансформатора.

Тепер приступаємо до складання:

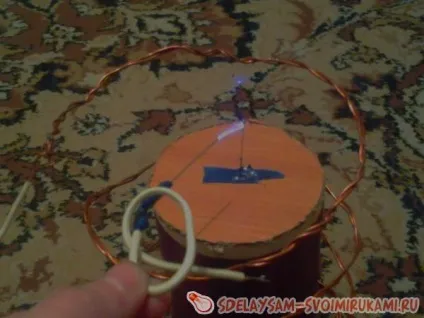

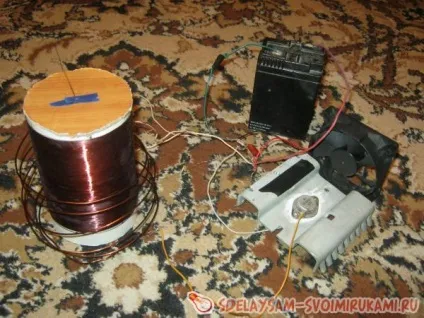

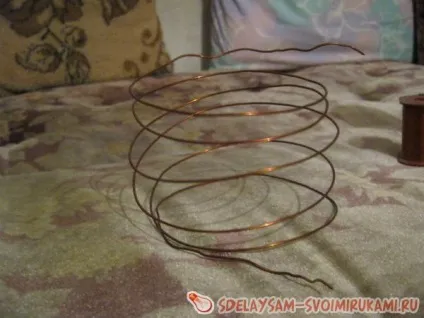

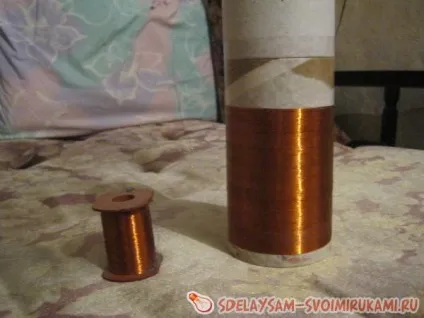

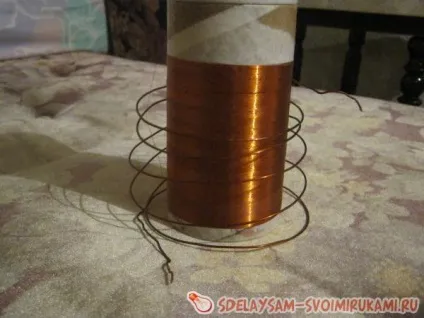

Беремо трубку з картону і мотаємо вторинну обмотку виток до Виточка дріт (0,15-0,25) періодично заливаючи лаком. Це сама копітка робота. Чим більше витків, тим краще кінцевий результат. Тепер навколо вторинної обмотки робимо 3-4 витка товщим проводом (дротом, пластиною) товщина (ширина) якої повинна бути 1-4 мм. Далі підключаємо ці 2-е обмотки до схеми і включаємо цей пристрій в мережу. І що ми бачимо? При тому, що піднесло до даного приладу люмінесцентної лампи вона горить без проводів ... Ми можемо проводити електрику через тіло не зашкодивши жодному органу, для цього досить піднести руку до до вторинної обмотці а другою рукою схопитися щільно до одного з контактів люмінесцентної лампи ...

Примітка: Якщо прилад не заробив, то переверніть первинну обмотку, тобто магнітні поля обмоток повинні збігатися. Якщо мотатися за годинниковою стрілкою одну обмотку, то і друга повинна бути намотана таким же чином.
