Кабельний тестер своїми руками
Пропоную Вашій увазі розробку яка полегшить життя людям займаються монтажем багатожильних кабелів. Ця тема не нова, але я хотів зробити що щось своє. А ідею приладу запропонував мій колега по роботі. Він часто займається монтажем і такий прилад йому дуже потрібен. Кабель-тестер складається з передавача який має 22 виведення і генерує 22 цифрових значення від 1 до 22, і приймача який ці значення приймає розпізнає і відображає на індикаторі. Користуватися приладом дуже просто з одного боку продзвонювати кабелю до потрібних жилах підключаємо цифрові висновки передавача і загальний, який можна підключити або до екрану кабелю або до кольорової жилі що б на іншому кінці кабелю було простіше шукати її. З іншого боку підключає загальний приймача, а входом черзі торкаємося кожної жили кабелю і дивись на індикатор. При розпізнаванні приймачем подається сигналу від передавача буде виведено цифрове значення на індикатор.

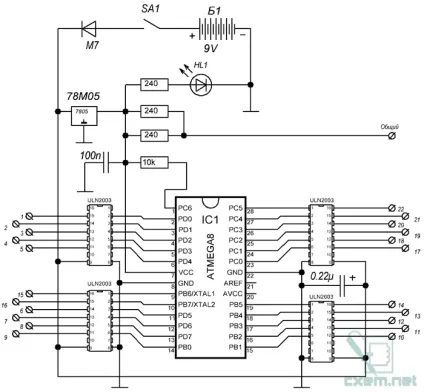

Ось схема передавача

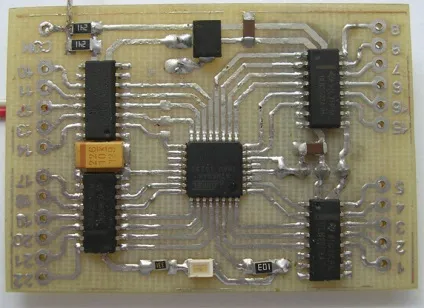

Готова друкована плата

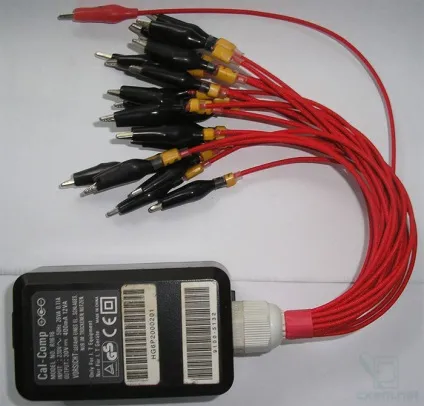

І фото приладу в корпусі.
Ось схема приймача
Таке хаотичне підключення 7-сегментного індикатора викликано тим що малювалася спочатку друкована плата і як було зручно розташувати провідники від індикатора до мікросхем так і мали.
Друкована плата приймача
При включенні приймача на індикаторі виводяться прочерки поки не буде подано сигнал від передавача
Ось фото в дії пристрою
Приймач розпізнав перший висновок передавача
Ще одне фото приладу в роботі
На жаль з корпусом для приймача питан з був не вирішене і випробування приладу проводили як є на фото. З приводу індикації приймача скажу пару слів, якщо подається значення на приймач менше 10, то перша цифра показує десятки гасне. Це зроблено з метою хоч якийсь економії батареї. При польових випробуваннях прилад показав наступні результати: довжина перевіряється кабелю склала 850 метрів (довший знайти не вдалося), максимальний опір лінії склало 3 кОм.
Що стосується прошивки МК. Порушували програмою SinaProg. контролер передавача прошитий на 8МГц внутрішній генератор, решта за замовчуванням. Приймач прошитий на 9.6 Мгц так само внутрішній генератор, решта за замовчуванням.
При правильному монтажі прилади починають працювати відразу.
