К2 каналізація виробнича система що це

Фахівці розрізняють три основних види каналізаційних систем. Крім побутової, відводить продукти людської життєдіяльності в житлових будинках, існує промислова каналізація і зливові водовідведення. Побутова каналізація К1 найбільш проста по конструкції і способу пристрою, при цьому системи відрізняються в залежності від поверховості будівлі і приймача відпрацьованих стоків. Найбільш складно промислове водовідведення, часто вимагає споруди очисних споруд і об'ємних відстійників. Пересічних споживачів закономірно більш цікавить пристрій побутових систем водовідведення, тому в статті цій темі буде приділено максимум уваги. Коротенько розглянемо зливові (дренажні) і промислові каналізаційні споруди.

Класифікація споруд водовідведення

Інженери, інші фахівці, що займаються проектуванням і будівництвом різних каналізаційних систем, часто користуються буквено-цифровим позначенням основних видів відвідних споруд. Якщо вивчати проектну документацію, стане зрозуміло, що побутову мережу водовідведення позначають К1, промислову та зливову К3 і К2 відповідно. Про те, як влаштована кожна з них і в чому конструкційні особливості, піде мова далі.

Побутова мережу відведення рідких відходів

Позначений в проектній документації комплекс відвідних споруд К1 ще називають господарсько-фекальних

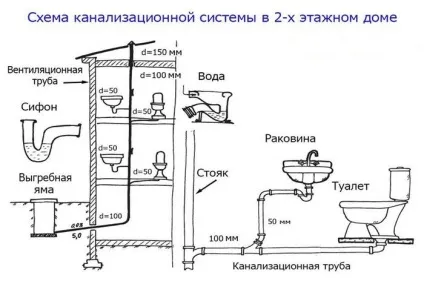

Позначений в проектній документації комплекс відвідних споруд К1 ще називають господарсько-фекальних. Якщо розглядати систему побутової каналізації, що відводить стоки багатоповерхових житлових будинків, складається вона з таких конструктивних елементів:

• сантехнічні прилади з гідравлічним затвором, об'єднані мережею труб;
• трубні відводи;
• колектори;
• вентиляційні споруди.

До перших відносяться:

Перераховані прилади обладнані різними прийомними пристроями, такими як:

Приймачі рідких побутових відходів обов'язково мають гідрозатвори, що запобігають потраплянню каналізаційних газів всередину житлових приміщень. В унітазах водяний затвор передбачений конструктивно, в умивальниках і мийках для цього на виході встановлюється ділянку труби U-подібної форми.

Приймачі об'єднані трубної мережею різного діаметру. Прилади, призначені для прийому слабозабруднених рідин, обладнуються отводящими трубами діаметром 50 мм, діаметр відводка унітазу зазвичай 110 мм.

Відходи всіх приймачів, розташованих в одній квартирі збираються в одній трубі, що має малий ухил, яка впадає в вертикально розташований каналізаційний стояк. Кілька вертикальних трубопроводів з'єднані з колектором. Останній розташований горизонтально, але має ухил не менше 10%. По колектору господарсько-фекальні відходи від кожного будинку направляються до централізованої міської каналізаційної системи.

Важливим елементом побутової мережі водовідведення є вентиляція. Вона являє собою вертикальну трубу, яка з'єднує відводи з атмосферним повітрям. Призначення вентиляції, - вирівнювання тиску в мережі за рахунок відведення газів, що утворюються.

При проектуванні заміського будівництва в селищах, де немає комунальної системи каналізації, передбачається індивідуальна мережу господарсько-фекального водовідведення з пристроєм приймача відходів. Такий спосіб збору забруднених рідин передбачає їх викачування і вивезення відповідними службами, тому обов'язково передбачити наявність можливості під'їзду до каналізаційного резервуару.

Відведення атмосферних опадів

Щоб запобігти передчасній просідання будівель, розтріскування стін, влаштовується ефективна дощова каналізація К2

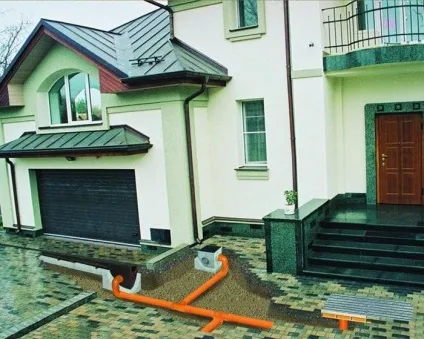

Щоб запобігти передчасній просідання будівель, розтріскування стін, влаштовується ефективна дощова каналізація К2. В її завдання входить збір, очищення і відведення атмосферної вологи. Часто К2 конструктивно об'єднується з дренажною системою.

Зливова каналізація складається з надземної і підземної частин. На поверхні система являє конструкцію з приймальних воронок, труб для відводу стоків і жолобів відкритого типу. Фільтри, які очищають дощову і талу воду від твердих забруднень, можуть розташовуватися як поверхнево (частіше) так і в підземній частині відводить мережі.

При наявності комунальної системи зливового водовідведення атмосферні опади збираються централізовано і після очищення від механічних домішок скидаються у водойми. На заміських ділянках також часто буває можливість відведення атмосферної вологи в довколишні природні резервуари. Якщо цього немає, споруджуються спеціальні колодязі, куди відбувається скидання і поверхневих підземних вод дренажної системи.

Відведення рідких промислових відходів

Виробнича каналізація К3 влаштовується на різних промислових підприємствах, де характер відходів і ступінь їх забруднення може сильно відрізнятися

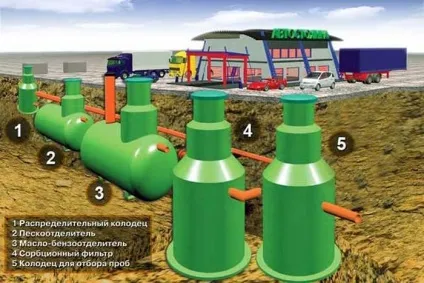

Виробнича каналізація К3 влаштовується на різних промислових підприємствах, де характер відходів і ступінь їх забруднення може сильно відрізнятися. Рідше стоки промислових підприємств відносять до слабозагрязненного, які скидаються у водойми без очищення або після незначної фільтрації (відстою в спеціальних резервуарах).

Сильно забруднені рідкі відходи, що містять токсичні включення (вуглеводні, сполуки важких металів), перед попаданням в водойми проходять складну комплексну очистку, тому ключовим компонентом виробничої каналізації зазвичай бувають очисні споруди, часто об'єднані в блоки послідовних фільтраційних конструкцій.

Каналізаційні системи покликані не тільки створювати побутові зручності. Основним завданням сучасного водовідведення є ефективне очищення відходів, безпосередньо впливає на екологічну обстановку в місті, селищі.
