У наш час широку популярність при зведенні приватних будинків придбала така архітектурна конструкція, як еркер. За своїм зовнішнім виглядом ця форма представляє собою окремий простір, яке знаходиться за межею площини фасаду. Найчастіше властивості еркерів дозволяють використовувати їх як сходові клітини, іноді - свого роду оранжереї, а часом виконують функції невеликого житлового приміщення, обладнаного як простір для відпочинку.

Замислюючись над тим, як побудувати еркер, необхідно пам'ятати, що його установка є досить непростою, а ще більшу складність несе в собі пристрій даху еркера, яку прийнято називати яндовой. Зазвичай конструкція цих дахів є вальмовой, але при бажанні можна змонтувати і двускатную покрівлю, особливо якщо це допускає еркерниє форма.

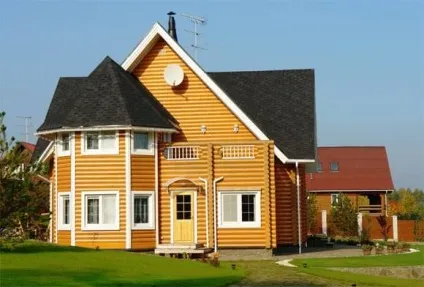

Зовнішній вигляд еркера

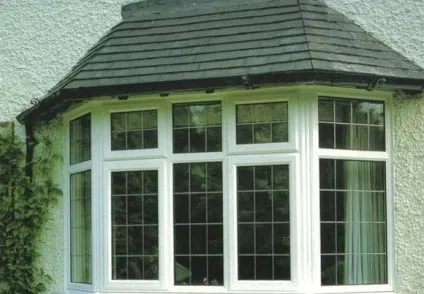

За своїм зовнішнім виглядом еркери частково нагадують балконні дахи. обладнані капітальними стінами. Форма таких еркерів може бути найрізноманітнішою, як напівкруглої, так і з безліччю граней.

На форму даху еркера зазвичай впливає вже наявна конструкція.

Так, еркерниє даху бувають:

• багатощипцевих;
• напівкруглими;
• вальмовими, що мають складну систему;
• декоративними, оснащеними різними елементами, наприклад, башточками.

Зазвичай еркер прийнято склити по панорамному принципом, що зробити дуже непросто, але кінцевий результат роботи буде гарантувати привабливий зовнішній вигляд. Це істотно поліпшить показник освітленості всередині приміщення, а також додасть всієї конструкції легкість.

Як вже говорилося, вирішуючи, як побудувати еркер, важливо ретельно продумати пристрій даху, оскільки складність буде полягати не тільки в її формі, а й у встановленні додаткових покрівельних елементів - розжолобків і ковзанів. Вкрай важливо, щоб проектуванням яндовой даху, а особливо її складних варіантів, таких як чотирьохскатний дах з еркером (читайте: "Чотирьохскатна покрівля: проектування та монтаж"), займався професіонал, оскільки цей етап є дуже важливим і відповідальним, і від правильності його виконання може залежати подальша експлуатація всієї системи (докладніше: "Як зробити чотирьохскатну дах і розрахувати конструкцію").

Підготовчі роботи по влаштуванню яндовой даху

Початковий етап монтажних робіт полягає в установці особливого армуючого поясу, в функції якого входить:

• створення міцної опори для всіх до виключення балок, що підтримують систему крокв;
• здійснення розвантаження віконних перемичок, так як цегляна кладка додатково посилюється Армувальна поясом.

Основу такого армопоясу становить бетонний розчин, який посилено сіткою з металу. Підйом рівня еркерні стін над стінами будинку при цьому буде відшкодовуватися меншою товщиною балок під кроквами.

Матеріали для влаштування яндовой даху

Облаштовуючи такий об'єкт, як яндовая дах еркера, слід ретельно підготувати всі матеріали, необхідні в процесі будівництва.

• балки і дошки з дерева, необхідні для виготовлення системи крокв і підкроквяний системи, а також обрешітки під покриття покрівлі;
• матеріалу гідроізоляції, найчастіше представлений ПВХ мембранами або іншими матеріалами;
• кріпильні елементи - саморізи, шурупи, цвяхи і шпильки для покрівлі;
• в'язальний дріт;
• особливі пластини, виконані з оцинкованого металу.

Покрівельним покриттям може стати будь-який матеріал. Покрівля може бути виконана з металлопрофільних листів, але оптимальним варіантом стане застосування керамічної або м'якої бітумної черепиці. Не варто забувати і про елементи покрівельного декору, в районі яких повинен лежати такий матеріал, який буде відповідати загальному стилю споруди.

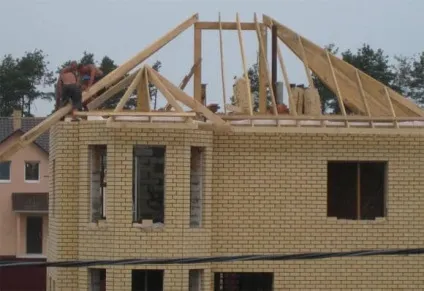

Система крокв яндовой даху

Подальші роботи по влаштуванню яндовой даху полягають у виготовленні системи крокв і підкроквяних балок. Матеріалом для цього служать обрізні дошки і дерев'яні балки, скріплені між собою за допомогою саморізів і шурупів. Влаштовувати підкроквяні балки потрібно так, щоб частина довжини залишалася в запасі, а всі зайві частини можна обрізати вже після закінчення установки.

Перед установкою даху необхідно визначитися з кутом її нахилу, але при цьому також вкрай важливо точно дотримати всі пропорції споруди, інакше еркер буде виглядати як мінімум некрасиво.

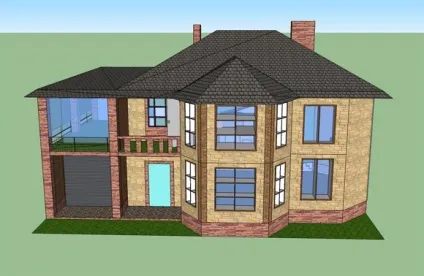

Дуже часто фахівцями застосовується технологія тривимірного моделювання для того, щоб наочно уявити майбутній проект. При відсутності досвіду роботи з такою програмою можна просто виконати на папері об'ємний креслення. Під час робіт рекомендується дотримуватися якогось одного стилю, інакше приміщення еркера буде неестетично виділятися на тлі всієї споруди і потенційно може зіпсувати всю його зовнішню красу.

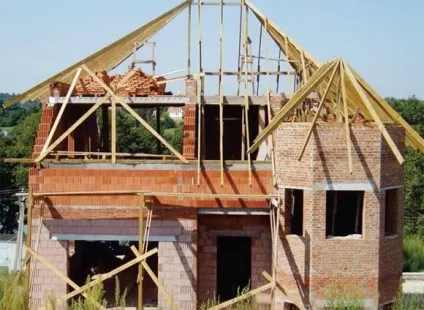

Виготовлення покрівельних крокв слід виконувати тільки на землі, а вже потім піднімати їх на дах і кріпити до коника саморізами і особливими пластинами на основі цинку, які здатні додатково зміцнити кроквяну систему. Фіксуються ці пластини особливої ​​прокатної машиною, але через брак такої можна скористатися і стандартним молотком, за допомогою якого можна глибоко забити пластини в дерево.

Готову систему крокв, що утворить форму трикутника, слід прикріпити до балок, розташованих під кроквами, що допоможе надати всієї конструкції більшу надійність.

Монтаж обрешітки для яндовой даху

Перш ніж почати пристрій обрешітки, кроквяну систему слід оснастити плівкою гідроізоляції. Її ні в якому разі не потрібно натягувати, оскільки від цього вона може просто луснути, позбавивши всю систему гідроізоляції як такої. Набагато правильніше буде закріпити її навіть з деяким провисом для того, щоб за будь-яких змінах температур її цілісність і позитивні властивості залишилися непорушними.

Після цього слід приспати до монтажу обрешітку, яка виконується з обробленої антисептиком обрізної дошки. Більш того, обробці повинна піддатися і вся дерев'яна система крокв, що допоможе захистити її від шкідливого впливу комах. Укладати обрешітку потрібно поперек крокв, а крок укладання повинен відповідати типу застосовуваного матеріалу для покрівлі. Деякі покрівельні покриття вимагають влаштування суцільної обрешітки, тому в даному випадку сировиною виступатиме вже не обрізна дошка, а ОСП плити і стійку до вологи фанеру певної товщини.

Безумовно, на пристрій даху багато в чому впливає використовуваний покрівельний матеріал, оскільки для кожного покриття характерна своя технологія укладання, а також застосування тих чи інших матеріалів (паро-, термоізоляція і т.п.). Важливо не забувати, що покриття для покрівлі має гармонійно вписуватися в загальний стиль будівлі і не повинно якимось чином виділятися.
