Якою має бути ширина фундаменту під двоповерховий будинок

Стрічкові підстави досить широко застосовуються в сучасному будівництві.

Їх використовують для зведення будівельних споруд на грунтах, які мають різною структурою.

Приблизний розрахунок фундаментної основи можна провести самостійно.

У цьому методі враховується несуча здатність грунту. Якою має бути ширина фундаменту?

Для відповіді на це питання потрібно визначити величину сумарних навантажень будови і провести розрахунок тиску, що припадає на одиницю поверхні фундаментної основи.

методики розрахунку

Для визначення основних параметрів підстави можна використовувати два способи. Перший метод враховує несучу здатність грунту, другий - деформаційні здатності грунту.

Проведення розрахунку першим способом буде більш простим і зручним.

При спорудженні будівельної конструкції на першому етапі зводять фундаментну опору, але розраховується вона останньої. Її основне завдання - рівномірний розподіл тиску від будівлі на грунт.

А його величину ми зможемо дізнатися лише після того, як визначимо тип використовуваних матеріалів і їх вага. Перед початком розрахунку слід:

• Накреслити схему будівельної споруди. На ній повинні бути вказані всі простінки;
• Визначити необхідність наявності підвалу;
• Розрахувати глибину його розташування;
• Визначити висоту цокольної конструкції;
• Дізнатися питома вага застосовуваних будівельних матеріалів;
• Визначити тип і товщину утеплювальних і гідроізоляційних матеріалів.

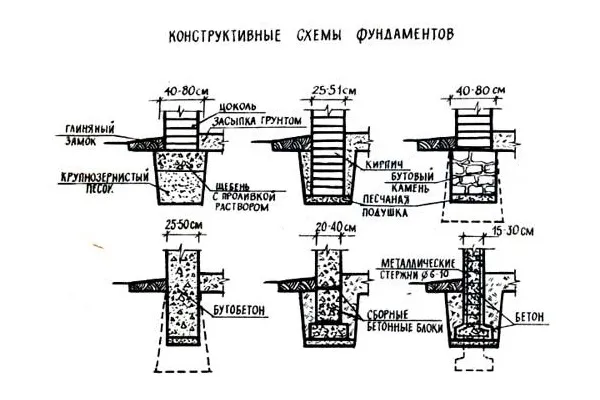

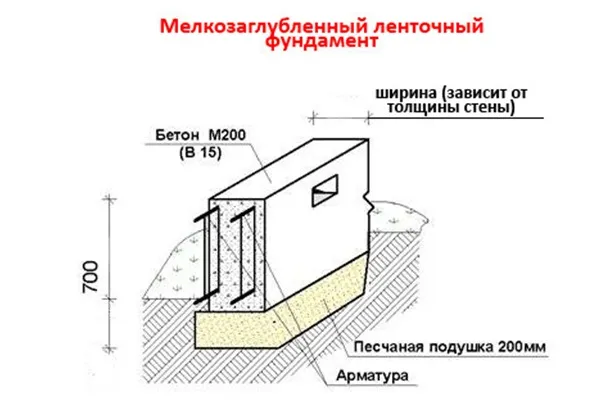

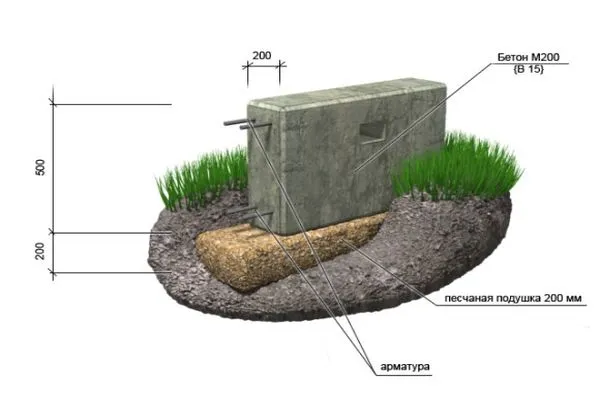

Тип стрічкової конструкції

Стрічкове підстава може мати монолітну або збірну конструкцію. В даний час практично відмовилися від використання цегляних або бутобетонних стрічок.

Їх пристрій менш надійно, а для зведення необхідний більший обсяг матеріалів. Для розрахунку стрічкового споруди:

• Визначають сумарне тиск на підставу;
• Вибирають параметри стрічкової опори;
• Проводять їх коригування, виходячи з умов будівництва.

Визначення величини сумарного навантаження

На цій стадії необхідно підсумовувати масу всіх елементів будівельної споруди:

• Статевих перекриттів;
• Стен;
• Стельових перекриттів;
• Дахи і матеріалів для покрівлі;
• Внутрішніх конструктивних частин (сходів і т.п.);
• Теплового та гідроізоляційного покриття;
• Фундаментної основи.

Розраховуємо усереднені навантаження

Відповідаючи на питання, якою має бути ширина фундаменту, попередньо слід розрахувати усереднений тиск.

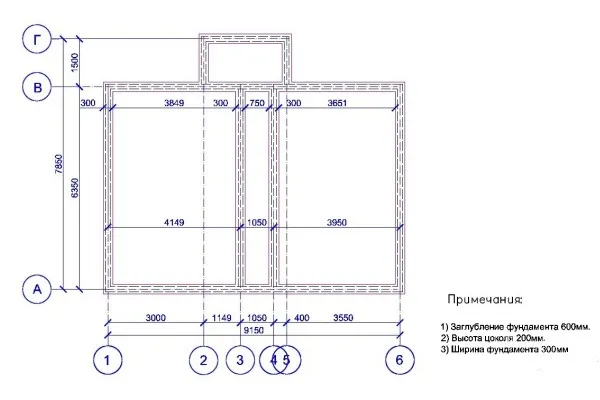

Для цього необхідно підготувати схему будівельної конструкції, на якій вказані точні розміри кожного елемента.

Щоб розрахувати масу застосовуваних в будівництві матеріалів слід знайти площу опори будови і помножити на величину питомої ваги.

Для спрощення подальших розрахунків треба дізнатися вагу 1 м2 будівельної споруди, розрахувати загальну площу подібних елементів і визначити їх загальну вагу.

Використовуючи подібну методику, можна знайти сумарна вага будівельної конструкції.

Облік величини корисних навантажень

Крім маси матеріалів, використовуваних в будівництві, слід враховувати вагу всієї обстановки: техніки, меблів, побутових пристроїв, людей і т.д.

Для того, щоб сильно не заглиблюватися в розрахунки можна умовно вважати, що величина корисного тиску на 1 м2 використовуваної поверхні складе 180 кг / м2.

Сумарне тиск всієї будови можна визначити, помноживши це значення на загальну площу поверхні статевого покриття.

Облік снігових навантажень

При розрахунку величини сумарного тиску слід також враховувати вплив снігових навантажень. Для їх визначення можна використовувати спеціальні таблиці.

Покрівельні системи мають різну конструкцію. На них може накопичуватися різний обсяг снігу. Тому при розрахунку використовують коефіцієнти:

• Коефіцієнт буде дорівнювати одиниці (величину снігового навантаження беруть з таблиці) - якщо поверхня покрівлі має нахил менше 25 °;
• Коефіцієнт буде дорівнювати нулю (величину снігового навантаження не враховують) - якщо кут між покрівлею і горизонтальною площиною більше 60 °.

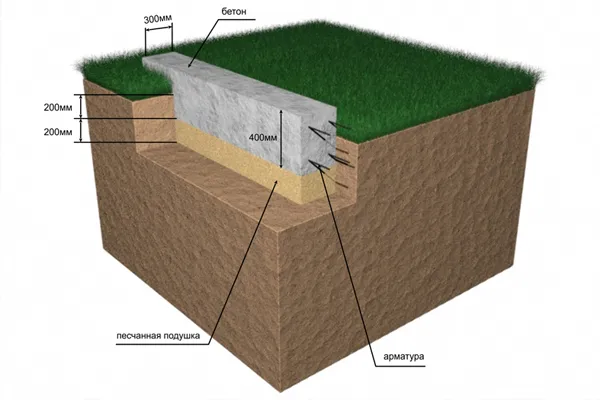

Розрахунок основних параметрів підстави

При розрахунку стрічкової основи необхідно відповісти на два питання. Якою має бути ширина фундаменту? На якому рівні закладати фундаментну основу?

На глибину закладки великий вплив мають характеристики грунту на ділянці будівництва.

Ширина фундаментної опори буде залежати від відстані між стінами будівлі і характеристик матеріалів, які будуть використовуватися в процесі зведення будівельного споруди.

Як розрахувати питому навантаження на фундаментну опору

Для розрахунку питомої навантаження на фундаментну опору загальна маса будівлі, що включає в себе: вага кожного конструктивного елементу, корисне навантаження, вага снігового покриву, ділиться на площу підстави.

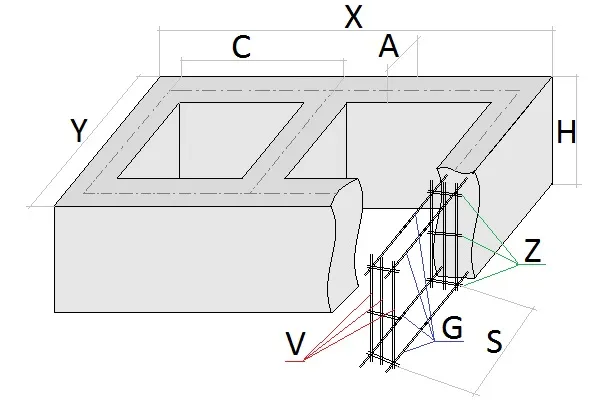

Площа стрічкової конструкції можна визначити, вимірявши її довжину і помноживши цю величину на ширину фундаменту. В результаті ми отримуємо значення питомого навантаження на 1 см2 фундаментної поверхні.

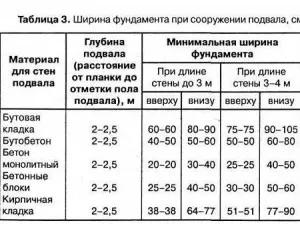

Тепер слід уточнити, чи зможе цей вид грунту витримати такий тиск. Таку інформацію можна дізнатися зі спеціальних таблиць.

У них ми знаходимо вид грунту, характерною для ділянки будівництва (його визначають в результаті геологічних досліджень). Їй буде відповідати певне значення питомої несучої здатності.

Величина несучої здатності повинна бути більше, ніж значення загального навантаження будівельної споруди.

Якщо ця умова виконується, розрахунок був правильним. В іншому випадку необхідно внести певні коригування.

Якщо значення навантаження на стрічкову основу для даного типу грунту виявилося занадто великим, ситуацію можна виправити двома шляхами це - замінити використовувані матеріали більш легкими або провести збільшення ширини стрічки.

Перший спосіб є досить трудомістким. Замінивши один матеріал, часто доводиться здійснювати заміну цілого ланцюжка елементів будівельної конструкції.

Простіше зробити збільшення товщини стрічкової основи. В результаті цього змінюється значення питомого навантаження. Але використання занадто широкого підстави невигідно з економічної сторони.

Витрачається більше будівельних матеріалів, зростає трудомісткість. У такій ситуації слід зробити економічну оцінку різних варіантів.
