Загальний опис

КРУ використовуються для підключення харчування та захисту електрообладнання потужних кар'єрних електричних споживачів. Принцип роботи визначається сукупністю схем головних і допоміжних ланцюгів.

Технічні характеристики

Номінальна напруга на стороні високої напруги (ВН), кВ

Найбільша робоча напруга на стороні високої напруги (ВН), кВ

Номінальний струм головних ланцюгів, А

Номінальний струм відключення осередки з вакуумним вимикачем, кА

Струм електродинамічної стійкості осередки з вакуумним вимикачем, кА *

Номінальна напруга допоміжних ланцюгів, В:
  • ланцюги захисту, управління і сигналізації змінного, постійного струму
  • ланцюга вимірювальних трансформаторів напруги
  • освітлення

Стуктура умовного позначення

КРУ Х - ХХХ - ХХ / ХХ ХХ

КРУ - комплектний розподільний пристрій виробництва ТОВ «Челябінський завод електрообладнання»

Н зовнішнього виконання

конструктивне виконання

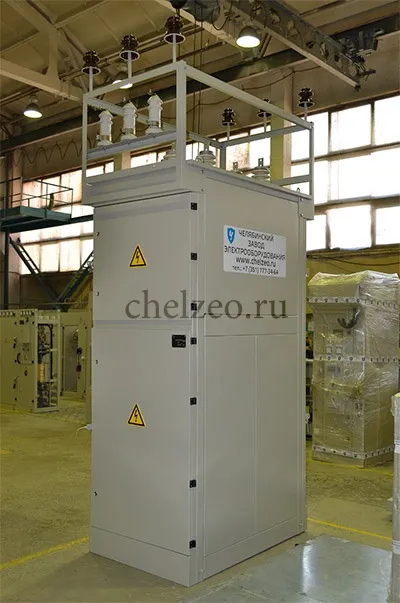

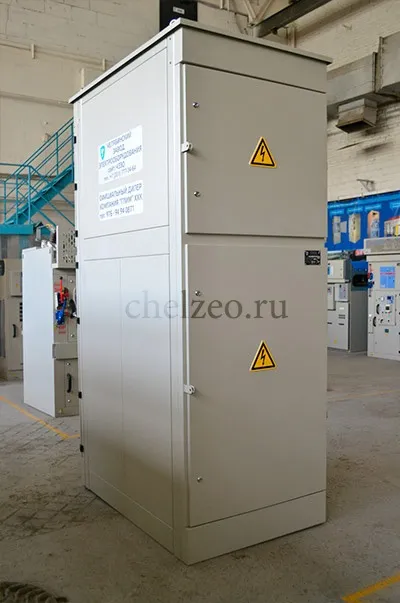

Осередок є металоконструкцію, зібрану з листових гнутих профілів. Процес виготовлення деталей корпусу починається з конструкторського відділу, далі креслення відправляються в цех лазерного різання, де на листовому металі відбувається розкрій майбутніх деталей корпусу. По завершенні різання заготовки відправляються на гибочний верстат, потім проводиться зварювання і підготовка поверхні до порошкового фарбування. Товщина металу деталей корпусу варіюється від 1 до 5 мм.

ЯКНО - осередок кар'єрна 6, 10, ціна
ЯКНО - осередок кар'єрна 6, 10, ціна

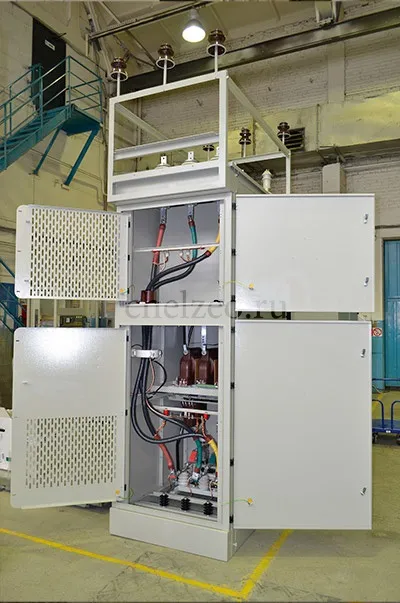

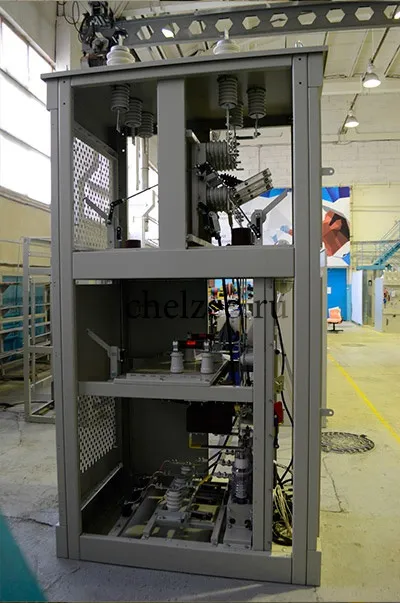

Усередині ЯКНО розміщена апаратура головних і допоміжних ланцюгів. Рукоятки приводів, апаратів управління, реле захисту і сигналізації, прилади обліку і вимірювання розташовані у відсіку РЗіА, з фасадної сторони ЯКНО. Доступ до обладнання забезпечують двері, розташовані з лицьової і задньої сторони чарунки, кількість дверей залежить від конструктивних особливостей ЯКНО.

Конструкцією осередку передбачено відділення відсіку з апаратурою допоміжних ланцюгів від високовольтного обладнання. Так само в ЯКНО передбачена можливість поділу відсіків підключення кабельної збірки від відсіку вакуумного вимикача стаціонарної металевою перегородкою. В осередках передбачено внутрішнє освітлення 36 В.

Всі встановлені в осередку апарати і прилади, що підлягають заземленню, заземлені. На корпусі ЯКНО є язички заземлення призначені для приєднання корпусу осередку до заземлювального пристрою, а так само для установки переносного заземлення. Металозв'язку всіх частин ЯКНО здійснюється за допомогою використання врізних шайб в болтових з'єднаннях.

Щоб уникнути помилкових дій під час оперативних перемикань під час обслуговування і ремонту в ЯКНО виконані наступні блокування:

  • блокування, що не допускає включення і відключення лінійних і шинних роз'єднувачів при включеному високовольтному вимикачі;
  • блокування, що не допускає включення заземлюючих ножів при включених робочих ножах роз'єднувача;
  • блокування, що не допускає включення роз'єднувачів при включених заземлюючих ножах;
  • блокування доступу в відсік високовольтного обладнання при включених робочих ножах вступного роз'єднувача.

Для здійснення інших видів блокувань (оперативної безпеки і т.п.) відповідно до схем допоміжних ланцюгів передбачена можливість установки блокувальних замків і кінцевих вимикачів положення заземляющего роз'єднувача на замовлення.

Конструкція осередку передбачає можливість установки її на санчата. Санчата виготовляються і поставляються окремо.

ЯКНО - осередок кар'єрна 6, 10, ціна
ЯКНО - осередок кар'єрна 6, 10, ціна

Умови експлуатації

ЯКНО експлуатуються на відкритому повітрі в будь-який час року і доби і мають наступні параметри стійкості до зовнішніх чинників навколишнього середовища:

  • температура навколишнього повітря від мінус 45 до плюс 40 ° С;
  • висота над рівнем моря не більше 1000 м;
  • вологість 75% при температурі плюс 15 ° С;
  • атмосферний тиск - від 86,6 до 106,7 кПа;
  • тип атмосфери по ГОСТ 15150 - II (промислова);
  • навколишнє середовище не вибухонебезпечне, яка не містить вибухонебезпечного пилу, агресивних газів в концентраціях, що руйнують метали і ізоляцію;
  • стійкість до сейсмічного впливу по ГОСТ 17516.1 - до 9 балів за шкалою MSK-64.

транспортування обладнання

ЯКНО - осередок кар'єрна 6, 10, ціна

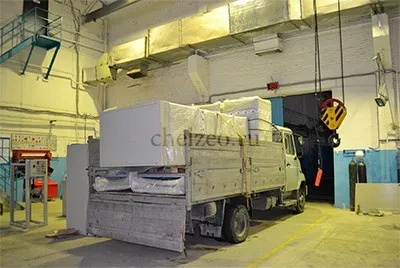

Упаковуються за замовчуванням в повітряно-бульбашкову плівку, в разі необхідності застосовується спеціальна термозбіжна плівка.

ЯКНО транспортуються окремими осередками або транспортними блоками.

Транспортування ЯКНО здійснюється:

  • залізничним транспортом;
  • автомобільним транспортом;
  • річковим транспортом.

Схема ЯКНО і приклади

ЯКНО - осередок кар'єрна 6, 10, ціна

Приклад 1: габарити ЯКНО-ВВ-2-6 (10) У3
