Які існують види резисторів

При створенні технічних схем необхідні деталі. Резистори є одними з найважливіших. Складно уявити схему навіть на п'ять деталей, де б вони не знайшли свого застосування.

Що таке резистор

Цей термін був створений завдяки латинської «resisto», що можна перекласти як «пручаюся». Основним параметром даних елементів, який і надає інтерес, є номінальний опір. Воно вимірюється в Омах (кількості Ом). Номінальні значення вказують на корпусі пристроїв. Але реальний показник може бути дещо іншим. Зазвичай цей нюанс передбачають за допомогою класів і допусків точності. Їх ми зараз і розглянемо. Якщо вам буде щось незрозуміло про види резисторів, фото допоможуть виправити це.

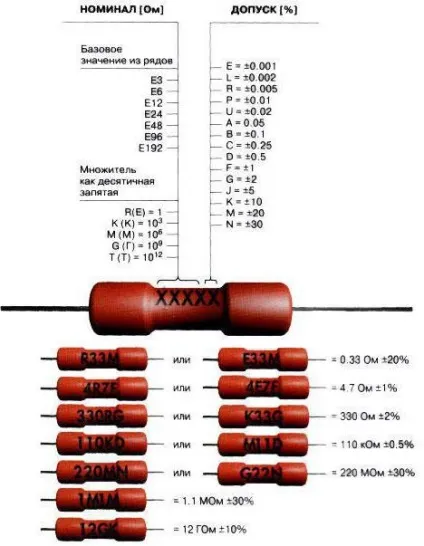

Класи і допуски точності

У загальному випадку найбільший інтерес представляють класи. Їх існує три:

1. Перший. Передбачає наявність відхилень в розмірі до п'яти відсотків від зазначеного номіналу.
2. Другий. Передбачає наявність відхилень, які можуть досягати десяти відсотків від номінального значення.
3. Третій. Сюди відносять пристрої, у яких розмір відхилень може досягти двадцяти відсотків від номіналу.

А що робити, якщо такі великі відхилення неприпустимі? Існують прецизійні резистори, види яких надають такий максимум різниці:

інші параметри

Значну важливість при виборі елемента для схеми мають показники граничного робочої напруги, номінальної потужності розсіювання і температурного коефіцієнта опору. Останній показник показує, наскільки зміни градусної шкали будуть впливати на роботу пристрою. Залежно від застосовуваного при виробництві матеріалу цей показник може збільшуватися або зменшуватися. Номінальна потужність розсіювання показує межі використання елемента. Якщо подається характеристика буде більшою, ніж може бути оброблено, то резистор може просто перегоріти. Під граничним робочою напругою розуміють такий показник, при якому буде забезпечена надійна робота пристрою.

Основні види резисторів

Їх виділяють чотири:

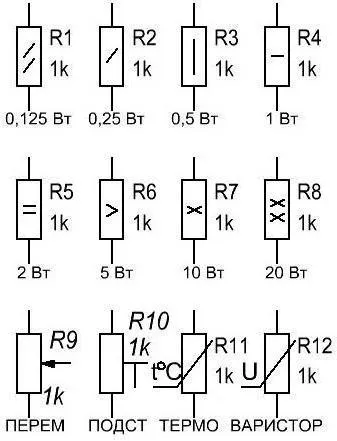

Нерегульовані постійні резистори додатково діляться на які / дротові. На останній тип додатково намотують дріт, щоб вони володіли великим питомим опором. Зображуються постійні резистори у вигляді прямокутників, від яких йдуть спеціальні висновки. Величина допустимої потужності, що розсіюється вказується всередині геометричної фігури. Якщо величина опору знаходиться в діапазоні від 0 до 999 Ом, то одиниці виміру зазвичай не вказуються. Але якщо цей показник більше тисячі або мільйони, то застосовуються позначення кОм і МОм, відповідно. Якщо даний показник вказано тільки приблизно або він може змінитися під час налаштування, то додають *. Завдяки цьому види резисторів різних параметрів з легкістю відрізняються між собою.

змінні елементи

Продовжуємо розглядати види резисторів. Цей вид пристроїв може ще називатися регульованим. У них опір може змінюватися в діапазоні від нуля до номіналу. Вони також можуть бути не / дротяними. Перший вид є струмопровідних покриттям, що наноситься на діелектричну платівку як дуга, де переміщається пружний контакт, що кріпиться на вісь. При бажанні змінити величину опору здійснюється його переміщення. Залежно від цілого ряду особливостей цей параметр може змінюватися за такими залежностями:

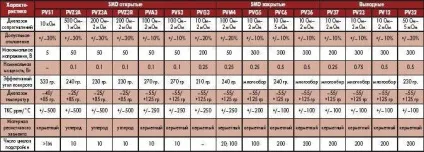

підлаштування резистори

Вони не володіють виступає осі. Зміна параметрів даного виду резисторів можливо виключно за допомогою викрутки або автоматичного / механічного пристрою, який може виконувати її функції. Цей і попередній види резисторів використовуються у випадках, коли людина повинна регулювати їх потужність, наприклад, в звукових колонках.

Терморезистор

Так називають напівпровідникові елементи, при включенні яких в електричний ланцюг такий показник, як опір, змінюється від температури. При її збільшенні він знижується. Якщо температура зменшується, то опір зростає. Якщо крива процесів рухається в одну сторону (при збільшенні зростає), то такий елемент називається позистора.

фоторезистори

Так називають елементи, у яких показник параметра змінюється під впливом світлового (а в деяких випадках і електромагнітного) випромінювання. Як правило, використовуються фоторезистори, що володіють позитивним фотоефектом. У них опір зменшується, коли на них падає світло. Фоторезистори мають просту конструкцію, малі габарити і високу чутливість, що дозволяє їх застосовувати в фотореле, лічильниках, системах контролю, пристроях регулювання і управління, датчиках і багатьох інших пристроях.

висновок

Ось такі бувають резистори, види, призначення, принцип роботи даних пристроїв.
