Які бувають рампи для газових балонів

Побутові та промислові газові котли опалення набирають популярність з кожним днем, тому що конструкція і технічні параметри пристроїв дозволяють підтримувати оптимальну температуру і створювати мікроклімат ..

Як відомо ще з шкільного курсу хімії, кисневий балон і масло - речі несумісні і навіть небезпечні. Нерідкі випадки неприємних інцидентів і навіть вибухів, в епіцентрі яких знаходяться кисневі балони.

Організовуючи опалення газовими балонами, знадобиться рампа. З цієї статті ви дізнаєтеся, з чого складається рампа і як перевірити її працездатність.

У промисловості і побуті не завжди, застосовується магістральний газ. Для забезпечення безперервної роботи застосовують сполучає конструкцію для балонів - рампа.

Рампа для балонів - це пристрій, що з'єднує кілька газових балонів для подачі газу споживачеві. Вона забезпечена вентилем, стабілізатором вихідного тиску, штуцером з вимірником тиску і фільтром очищення газу.

Споживач - пристрій використовує газ. До таких пристроїв відносяться: різаки, газові плити, котли і газові каміни.

Рампа призначена для газів різної середовища:

1. Рампа для балонів з аргоном.
2. Рампа для балонів з азотом.
3. Рампа для балонів з киснем.
4. Рампа для балонів з пропаном.
5. Рампа для балонів з вуглекислотою.

Така конструкція дозволяє стабілізувати тиск газу і не допускати перепади. Так само конструкція дозволяє змінювати балони в міру їх спустошення. Закінчився один балон, перекриває вентиль, міняєте балон. Подача газу не припиняється під час заміни балону.

Стабільна подача палива забезпечує постійне полум'я в пальники споживача. Перепади тиску газу гасять полум'я в пальники. Що створює вибухонебезпечну ситуацію. Так само неприпустимо підвищений тиск, такий тиск вибухонебезпечне і чревате наслідками.

Щоб уникнути небезпечних ситуацій забороняється підключати балони безпосередньо до споживача. Конструкція рампи дозволяє стабілізувати і контролювати подачу газу.

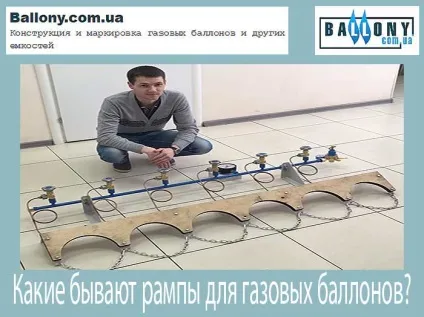

З чого складається рампа

Розглянемо, з чого складається рампа для газових балонів.

Складові елементи конструкції:

1. Модуль з'єднання.
2. Фільтр.
3. Редуктор високого тиску.
4. Стабілізатор тиску.
5. Клапана.


Модуль з'єднання з фільтром

Модуль складається з вентиля подачі газу і погашати вібрацію вставка. Вона не допускає вібрації на трубах, які утворюються при роботі пальника.

Модуль з'єднується з фільтром очищення механічних забруднень. При накопиченні частинок забруднення негерметично закривається запірний клапан, що призводить до вибухонебезпечної ситуації.

Модуль стабілізації тиску

Модуль стабілізації тиску призначений для зменшення підвищеного тиску подачі газу і збільшення зниженого тиску подачі палива. Підтримуючи рівень тиску на протяг всього періоду роботи конструкції.

Тиск вирівнюється за допомогою мембранного пристрою встановленого всередині модуля. Такі пристрої призначені для конструкцій з тиском не більше 500 мбар. При більш високому тиску використовують редуктор високого тиску з клапанами і вимірювальними приладами. Клапана відповідають за скидання і підвищення тиску. Вимірювальні прилади мають шкалу з градацією і стрілку показує рівень тиску. Знімаючи показання приладів, оператор газової установки контролює тиск.

Модуль з клапанами

Кожна рампа для балонів має модуль електромагнітних клапанів. У кожного клапана своє призначення. Вони діляться на три види:

1. Запірний клапан або запобіжний.
2. Клапан плавного регулювання.
3. Клапан, який контролює мінімальний тиск в балоні.

Кожен клапан - це окремий механізм.

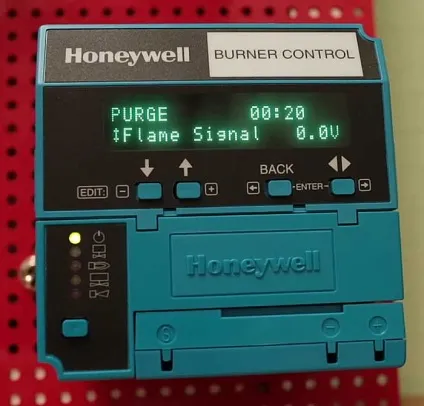

Блок контролю герметичності

Для забезпечення безпеки розпалу й зупинки пальника застосовується блок контролю герметичності.
Блок встановлюється в побутових і промислових умовах застосування рампи з балонами. Найчастіше його встановлюють в системах потужністю понад 1200 кВт.

Купуючи рампу, зверніть увагу на комплектність. Заводи виробники продають окремо блок контролю герметичності.

Принцип роботи блоку

Під час роботи системи між клапанами збирається тиск, протягом 30 секунд блок тестує тиск. Нормальний тиск 20 Мбар. При нормальному тиску загоряється жовта лампа або індикатор. При неприпустимому тиску, загоряється індикатор червоного кольору. В цьому випадку відбувається блокування системи. Система блокується до відключення блоку контролю герметичності.

Блок контролює щільне замикання клапанів.

Перевірка працездатності рампи

Для перевірки працездатності рампи потрібно відкрити вентиль тиску, повинен спрацювати блок контролю герметичності. Якщо цього не відбулося, то перевіряється запобіжник. При його пошкодженні, запобіжник змінюється на запасний. Додатково перевіряється робота манометрів і якість з'єднання.

Техніка безпеки

Рампа балонна - система пропускання легкозаймистих газів. Забороняється нехтувати технікою безпеки.

Правила техніки безпеки:

• конструкція з балонами встановлюється далеко від скупчення людей;
• захищається стінами з вогнетривкого матеріалу, метал або цегла;
• забезпечується доступ до конструкції;
• перед тим як запускати систему, перевіряється якість з'єднань.

Забороняється використовувати відкритий вогонь поблизу шафи з балонами!
