Часто користувачі, навіть досвідчені, не підозрюють про деяких нетривіальних налаштуваннях Autodesk Inventor. При цьому іноді якась особливість програми настільки неприємна конкретного користувача, що він починає відчувати відразу до всього продукту в цілому.

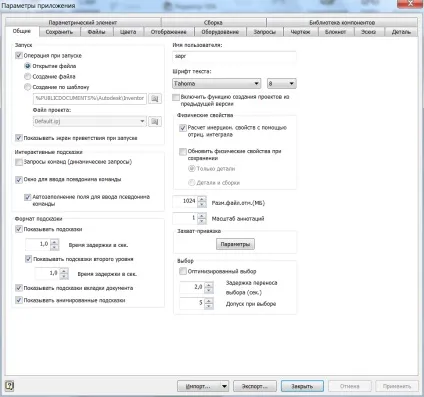

Пропоную розібрати деякі настройки Autodesk Inventor, які допоможуть поліпшити процес роботи. На стрічці Інструменти кнопка Параметри програми:
1. Закладка Загальні - Операція при запуску (за замовчуванням відключена). Установка галочки впливає на те, що Inventor буде робити при запуску - Відкриття файлу (відразу з'явиться вікно Відкрити), Створення файлу (з'явиться вікно Створити новий файл), або Створення за шаблоном (можна встановити, за яким шаблоном буде автоматично створений новий файл).
2. Закладка Загальні - Вікно для введення псевдоніма команд (по-замовчуванню відключена). Опція дозволяє включити окреме вікно, в якому будуть відображатися вводяться псевдоніми команд. Псевдоніми команд можна дізнатися в довідці або в підказках до командам. Опція зручна на перших порах роботи з програмою, потім «гарячі» клавіші запам'ятовуються і вводяться вже «на автоматі»
3. Закладка Загальні - Показувати анімовані підказки (включена за замовчуванням). Опція управляє відображенням анімованих підказок для команд - підведіть курсор до команди на стрічці і затримайте на деякий час, наприклад до команди Вставити в збірці.
4. Закладка Колір. Дозволяє налаштувати колір фону, вибрати колірну схему та ін. Зверніть увагу, що існують окремі настройки для моделі і для креслення.
5. Закладка Відображення - Налаштування масштабування - Зворотне напрям (за замовчуванням відключена). Ця опція буде корисна тим, хто «пересів» в Inventor з AutoCAD, вона дозволяє змінити напрямок обертання колеса миші для зменшення і збільшення зображення на екрані. Скількох же людей я ощасливив свого часу!
6. Закладка Креслення - Редагувати розміри при нанесенні (за замовчуванням включена). Корисно всім без винятку - при включеній опції після нанесення розміру відразу відкривається вікно його редагування. При нанесенні розміру постійно потрібно нанести допуск або напис. Припустимо, на кресленні 30 розмірів, на запуск редагування кожного піде 1 сек, разом 30 секунд економії. І це не рахуючи збережених нервових клітин.
7. Закладка Ескіз - Лінії сітки і Додаткові лінії сітки. Опції керують відображенням сітки в режимі створення ескізу. Дуже іноді заважають!
8. Закладка Ескіз - Редагувати розміри при нанесенні. Як і аналогії з п.6 дозволяє ввести значення розміру відразу після його нанесення.
9. Закладка Ескіз - Ортогональний вид на ескізі (за замовчуванням включена). При створенні нового ескізу або запуску команди редагування існуючого, площина ескізу розгортається ортогонально погляду (паралельно екрану). Якщо опцію відключити, то площину ескізу залишиться в поточному стані і повернути її можна буде або руками, або за допомогою видового куба тощо.
11. Закладка Збірка - Непрозорі компоненти - Тільки активні (по-замовчуванню включена). Опція управляє відображенням компонентів, коли ми редагуємо деталь в контексті збірки - по-замовчуванню всі інші компоненти стають прозорими, що не завжди зручно, коли, наприклад, потрібно спроектувати геометрію
Звичайно, це далеко не всі налаштування. Я лише вибрав найактуальніші.
