ЯК ЗРОБИТИ ВАНТАЖНИЙ ПРИЦЕП-САМОСВАЛ

Кому, як не дачникові, знати, що вантажний причіп до легкового автомобіля річ вельми в господарстві корисна. Та ось невдача - випускаються вантажні причепи НЕ самосвальні, а вантажі, як відомо, бувають і сипучі. Про незручності розвантаження піску, торфу, щебеню або гравію говорити не варто. Вони очевидні. Задамося питанням: чи можна, маючи вантажний причіп, істотно полегшити це завдання? Виявляється, синові з батьком подібна проблема цілком під силу.

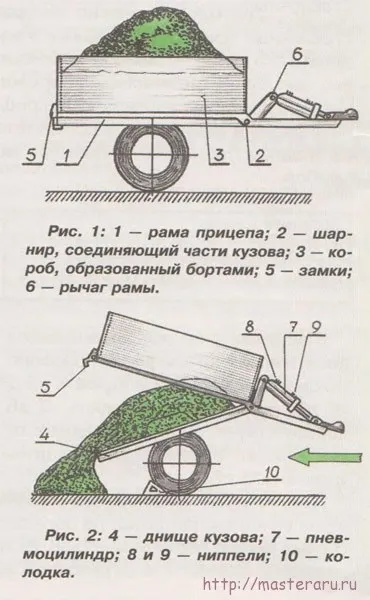

Як же повинен виглядати причіп-самоскид? На малюнку 1 він показаний в транспортному положенні, а на малюнку 2 - в процесі розвантаження. Кузов причепа виконаний з двох частин, причому одна частина у вигляді короба 3 без дна утворена чотирма бортами. Короб жестко связан с дышлом и посредством шарнира 2 с рамой 1, имеющей днище 4. В основании заднего борта установлены быс-тросъемные замки 5. Подъем короба 5 осуществляется силовым элементом, например, двухходовым пневмоцилин-дром 7 с ниппелями 8 и 9 для подсоединения автомобильного насоса. (Даний варіант, звичайно ж, складний, і без нього можна обійтися.)

Розвантаження причепа проводиться таким чином. Відкривши замки, причіп подають заднім ходом до упору коліс в перешкоду, наприклад, в колодки 10. Під дією зусилля накату рама в шарнірі 2 повертається, днище 4 і бортовий короб 3 приймають похиле положення, і вантаж зсипається на землю. Той же ефект досягається Поддомкрачиваніє будь-якій частині рами поблизу шарніра 2. Розвантаження може бути проведена також шляхом накачування повітря в ніпель 8 пневмоцилиндра.

А тепер подивимося, чи великі перетворення «звичайного» вантажного причепа в самоскидний? Потрібно від'єднати борту від днища, отриманий короб забезпечити додаткової силової рамою, звареною із сталевого куточка, за допомогою якої він жорстко з'єднується з дишлом, яке слід шарнірно пов'язувати з іншою частиною рами. Все це умільцям під силу. Дістати замки теж не проблема.

Журнал "Лівша" №8-99г.

Незрозумілою якось шарнір зроблений. Можна думаю простіше.

а як у Вас зроблено з'єднання коліс з віссю, можна докладний креслення і опис?

Роман, схема причепа дана в загальних рисах з Журналу "Лівша". Кріплення коліс залежить від того яка вісь у Вас є або яку виготовите, якими колесами Ви володієте. Я ж цього не знаю. :( Найпростіше придбати на розборі задню балку від передньопривідного автомобіля і на її базі виготовити весь причіп. У нас вона коштує в межах 1500 руб.
