Вітаю, мозгочіни. Як і багато самодельщики. я завжди мріяв мати у себе вдома свій власний апарат вакуумного формування. Про реалізацію цієї мозгомечти і піде мова в цьому керівництві.

Незважаючи на те, що в майстерні я відчуваю себе як вдома, в реальності власній майстерні будинку у мене. Тому я шукав спосіб створити своїми руками за допомогою підручних інструментів апарат для вакуумного формування, який можна використовувати в домашніх умовах. Знайдене мною рішення цієї мозгозадачі не вимагає важкодоступних матеріалів і електроінструментів, тому підходить для самодельщиков не мають доступу до професійного електроустаткування і спеціалізованим майстерням, щоб створити подібний вакуумний апарат.

Нам буде потрібно (по мінімуму):

- етюдник художника або ящик-органайзер - 2шт.
- дриль і свердла
- силіконовий герметик
- столярний клей
- затискачі або стопка книг як преса
- круглий напилок
- захисний екран на для пластикових вікон (за розмірами вашого етюдника або ящика)
- металеві куточки для рамки - 8шт.
- ножовка по металу
- ущільнювач на клейовій основі (тієї ж ширини, що і профіль захисного екрану)
- великі канцелярські затискачі - 4 шт.
- пилосос зі шлангом
- Лінійка та олівець

Додатково (але не обов'язково):

- білий оцет
- паперові рушники
- монтування, молоток чи міцна плоска викрутка
- кільцева пила або бита Форстнера (діаметром з шлаг пилососа)
- навскісник
- замазка

Для самого процесу формування необхідні:

- термопластик для формування (наприклад 0.03-й стирол)
- плита з духовкою
- кухонні рукавиці або прихватки
- алюмінієва фольга
- тальк

Крок 1: Короб підстави

Від іншого проекту у мене залишився етюдник, і, як виявилося, з нього легко зробити підставу для мозгоподелкі без необхідності збирати його з брусків і дощок. Але ті, у кого є і умови, і обладнання можуть зібрати підставу з нуля і відразу перейти до Кроку 8: Створення рамки.

Крок 2: Видалення перегородок

Ящики-органайзери як правило мають секційні перегородки. І їх насамперед необхідно акуратно видалити - в ідеалі просто витягуємо, якщо вони знімаються, а якщо ж вони приклеєні, то просочуємо паперові рушники оцтом, прикладаємо їх до клейових швах і залишаємо на ніч.

Оцет розм'якшує клей і, отже, послаблює клейове з'єднання, тому перегородки можливо відразу піддадуться, або ж їх доведеться підчепити монтуванням або плоскою викруткою. Може бути навіть доведеться витримати їх в оцті ще раз.

Так як це оцтове «диво» вимагає часу, то плануйте цей мозгошаг заздалегідь.

Крок 3: Висвердлювання отворів

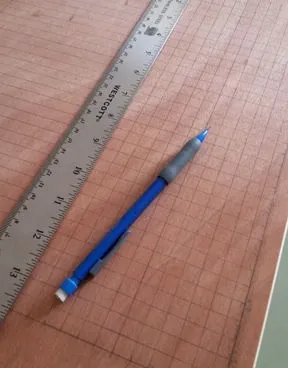

На зовнішній стороні одного з ящиків розкреслюють сітку, розміри якої повинні відповідати вашій кріпильної рамці. Крок сітки в 10мм цілком функціональний.

Для даного кроку потрібно заздалегідь визначитися яких розмірів буде ваша кріпильна рамка, яка утримує лист термопластика. За площею вона повинна відповідати площі ящика підстави, або бути трохи менше.

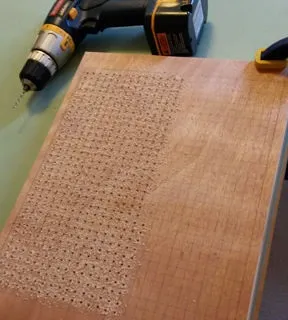

Отже, розкреслюють сітку і в перетині ліній висвердлюємо отвори свердлом невеликого діаметру, я використовував свердло 2.4мм.

Крок 4: Герметизація внутрішніх стиків

Для герметичності підстави вироби всі стики зсередини промазуємо герметиком, при цьому слідуємо інструкції виробника і відповідно до них даємо йому час на висихання.

Крок 5: Склеювання ящиків

По верхньому периметру ящиків наносимо столярний клей і прикладаємо їх один до одного для склеювання. Затискаємо і залишаємо для висихання як мінімум на годину. Якщо затискачів у вас немає, то ставимо на конструкцію з ящиків стопку важких книг, щоб тим самим створити тиск необхідне для склеювання.

Крок 6: Висвердлювання отвори для шланга пилососа

Вимірюємо діаметр шланга вашого пилососа і на одній з бічних сторін, по середині, розмічаємо коло того ж діаметру.

Далі свердлом Форстнера або кільцевої пилкою висвердлюємо намічене отвір. Якщо ж подібних мозгопріспособленій у вас немає, то по всій площі цього отвору насверліл дрібних отворів, зріжте отримані перемички за допомогою невеликої стамески, і дремелем з шліфувальною насадкою або круглим напилком зрівняли нерівності окружності. Під час цієї процедури приміряйте шланг і продовжуйте шліфувати до його щільного прилягання.

Крок 7: Герметизація шва по зовнішньому краю

За шву склеюють два ящика мозгооснованія накладаємо шар герметика.

Крок 8: Створення рамки

Із захисного екрану для пластикових вікон робимо рамку в якій буде кріпитися лист термопластика.

Крок 9: Видалення сітки захисного екрану

Профіль захисного екрану це дві замикаються половинки, між якими розташовується сітка. З невеликими зусиллями розкриваємо ці мозгополовінкі і відокремлюємо їх один від одного, далі виймаємо захисну сітку, вона повинна легко податися.

Крок 10: Нарізка профілю за розміром

Розбираємо захисний екран по частинах, профіль повинен легко вийматися з скріплюють його куточків.
Добутий таким чином алюмінієвий профіль нарізаємо за розмірами рамки, яка, до речі, повинна бути однаковою за розмірами з підставою, або трохи менше його. При різанні для отримання рівного зрізу використовуйте стусло і ножівку по металу.

Далі збираємо обидві половинки кріпильної рамки, використовуємо для цього металеві куточки, а не пластикові, якими скріплюється захисний екран.

Крок 11: Наклеювання ущільнювача

На одну з половинок рамки наклеюємо по її периметру ущільнювач, при цьому необхідно переконатися, що він охоплює весь мозгоконтур і створює герметичне з'єднання.

Крок 12: Виріб в дії!

Ця найцікавіша частина процесу.

Крок 13: Підготовка до формування

1. Обрізка листа термопластика за розміром:

Для формування я вибрав 0.03-й стирол, який можна легко придбати, він також легко ріжеться (навіть звичайними ножицями) і шліфується. Обрізаємо лист за розміром вашої рамки.

2. Підготовка духовки:

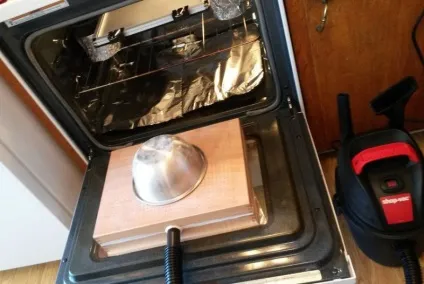

З духовки виймаємо все решітки, крім однієї. Дно духовки встеляли фольгою, фольгою також обгортали дві цеглини або невеликих кухонних горщика, і встановлюємо їх на решітку духовки, вони послужать опорою для рамки з пластиком, яка повинна розташовуватися на кілька сантиметрів нижче нагрівача. На відкриту дверку духовки розстеляємо фольгу і поверх неї ставимо підставу мозгоподелкі.

3. Підключення пилососа:

Поруч з духовкою, в межах досяжності шланга, ставимо пилосос і вставляємо його шланг в отвір збоку підстави. Для додаткової герметичності обмащуємо з'єднання замазкою.

4. Кріплення листа в рамці:

Між половинками рамки поміщаємо обрізаний лист і скріплюємо все канцелярськими зажимами, і краще щоб їх жолобки розташовувалися за ущільнювачем. Потім рамку встановлюємо на цеглу в духовку, при цьому ущільнювач повинен розташовуватися знизу, по іншу сторону від нагрівача, а мозгопластік може вільно провисати.

5. Установка Молда:

По центру підстави встановлюємо те, що буде шаблоном для формування. Цей шаблон корисно зверху присипати тальком, щоб в наслідок було простіше відокремити пластик.

Поблизу с духовкою кладемо кухонні рукавиці або прихватки, і переконуємося, що дістаємо до кнопки включення пилососа. Суть в тому, щоб швидко вийняти рамку з духовки, помістити її по центру підстави поверх Молда, включити пилосос і відкрити вікно, так як пластик трохи чадить.

Примітка: користуйтеся цією виробом ТІЛЬКИ при достатній вентиляції, надягайте респіратор, духовку встеляли фольгою, а після закінчення всього процесу очищайте духовку. Якщо у вас виникають будь-які питання по нагріванню пластика в домашніх умовах, то здійснюйте формування тільки якщо ви усвідомлюєте всі ризики. Часто весь цей процес проводити не рекомендується.

7. Нагрівання пластика:

Включаємо нагрів, якщо температура вашого нагрівача регулюється, то оптимальна температура 193 градуси Цельсія, пр якої мінімально кількості диму і випарів.

8. Розігрів до провисання пластика:

На даній стадії ретельно спостерігаємо за пластиком, а потім діємо дуже швидко. Спочатку пластик буде злегка коливатися від нагрівання, потім він знову стане рівним, а вже потім почне провисати. Після цього включаємо пилосос і одягаємо рукавиці (або беремо прихватки). Суть в тому, щоб дозволити пластику провіснуть більш ніж на половину висоти вашого Молда.

Крок 14: Закінчення процесу формування

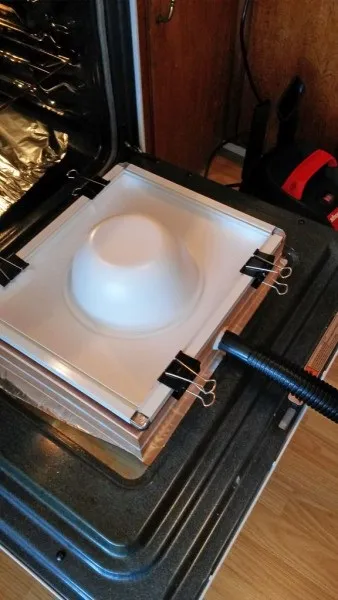

Коли пластик буде досить розігрітий, обережно беремо рамку, акуратно виймаємо її і швидко поміщаємо по центру мозгооснованія поверх Молда, при ущільнювач повинен стикатися з поверхнею підстави, а пилосос бути включеним. До самого пластику не торкався взагалі! Якщо герметичність не порушена пластик відразу ж прийме потрібну форму, після цього через кілька секунд вимикаємо пилосос. Пару хвилин даємо рамці і пластику на охолодження, а потім виймаємо пластик з рамки і відставляємо його в сторону.

Користуйтеся, АЛЕ ВИКОНУВАТИ БЕЗПЕКА! Як ви могли помітити, даний проект розрахований більше на дорослих, досвідчених мозгосамодельщіков. дітям він не рекомендується.

На цьому все, сподіваюся було корисно!

Для правильної і рівномірної вакуумного формування необхідно прогрівати матеріал весь, бажано по максимальної площі відразу (в даному випадку зверху), так само пилососа буде мало, не створить він потрібно розрядження повітря.
Так що моя думка - в даному випадку описаний домашній експеримент практично не має подальшого застосування, якість і точність виробів в ньому нижче середнього. Шляхом не великих фінансових вкладень і створення столу для вакуумного формування можна зробити на багато краще.

У духовці нагрів все одно буде йти довго. Набагато простіше буде додати до підкладки з пилососом додатковий короб з тенами і петлі. Нагріваємо матеріал на тенах, рамку перевертаємо на форму. Нагрівання матеріалу товщиною 2,5 мм можна скоротити до 1,3 хв.
