Як зробити теплу підлогу своїми руками вибір і установка

Як змонтувати теплу підлогу своїми руками? Всі деталі установки основних різновидів теплих підлог: капілярного, рідинного, електричного і ін.

Якщо ви любите комфорт і тепло, то безперечною перевагою вашого будинку стане тепла підлога, що є відмінним опалювальним елементом. У будинку є кімнати, в яких незручно стелити килим. Наприклад, незамінним стане тепла підлога в спальні, на кухні або в коридорі.

Що таке тепла підлога? Він являє собою систему опалення, самостійну або ж додаткову. На відміну від багатьох інших систем, нагрівальні елементи цієї монтується під підлогою, а не на виду. Завдяки такій установці, тепле повітря піднімається вгору по всій площі підлоги, рівномірно прогріваючи приміщення. Велика площа нагріву, яка підвладна теплим полам, безсумнівно, є перевагою, особливо в разі, коли встановлюється тепла підлога в котеджі.

Подивившись на ціни за установку такого зручності, багато хто замислюється, як самому зробити теплу підлогу. Встановлений своїми руками, тепла підлога дуже економічний і практичний.

Які теплі підлоги бувають

Щоб зробити теплу підлогу своїми руками, потрібно спочатку знати, які бувають теплі підлоги, вибрати потрібний, скласти список того, що потрібно і врахувати всі деталі приміщення і особливості теплої підлоги.

Матеріали для теплої підлоги залежать від особливостей ваших бажань по установці, але можна виділити такі основні групи:

• Теплоізоляція залежить від характеристики місця, тепловтрат. Наприклад, на балконах, нижніх поверхах і т. Д. Потрібно використовувати більший шар.
• Нагрівальний елемент. Це, залежно від різновиду статі, труби, електричний кабель, інфрачервона термопленка.
• Захисне покриття. Наприклад, стяжка, дерев'яні рейки, поліетиленова плівка, фанера.
• Верхнє покриття. Це може бути все, чого вам забажається - плитка, лінолеум, ковролін, ламінат, кахель та ін.

Щоб знати, які теплі підлоги бувають, треба запам'ятати їх основні різновиди: водяні, електричні (сюди входять інфрачервоні) і змішані капілярні. Верхнє покриття може комбінуватися з різними видами.

Як зробити водяна тепла підлога?

Роль теплоносія в таких підлогах виконує рідина. Циркулюючи під підлогою за допомогою труб, нагріваючи кімнату від водяного опалення. Такий вид підлог дозволяє використовувати практично будь-який вид котлів.

Далі подана лаконічна інструкція, як самому зробити водяна тепла підлога .:

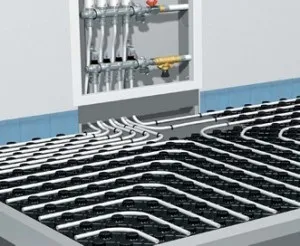

• монтаж групи колекторів;

• установка врізного шафи, призначеного для установки колекторів;
• підведення труб, які подають і відводять воду. Кожна труба повинна бути обладнана запірними вентилями;
• колектор повинен бути підключений до запірного вентиля. З одного боку вентиля необхідно встановити відведення повітря, а з протилежного - зливний кран.

Підготовчі роботи

• Обчислення потужності опалювальної системи для вашого приміщення, враховуючи тепловтрати і характеристики.
• Підготовка основи та вирівнювання поверхні.
• Вибір підходящої схеми, за якою укладатимуться труби.

Коли підлога вже в процесі укладання, то виникає питання - як зробити найбільш підходящу укладання труб. Є три найпопулярніші схеми, що забезпечують рівномірний прогрів підлог:

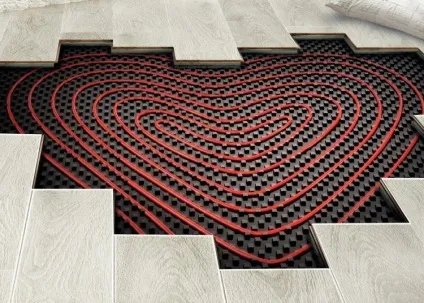

• «Равлик». Спіраль в два ряди з чергуванням гарячих і охололи труб. Схема практична в приміщеннях з великою площею;

• «Змійка». Краще починати від зовнішньої стіни. Чим далі від початку труби, тим холодніше. Підходить для маленьких приміщень;

• «Меандр» або, як ще називають, «подвійна змійка». Пряма і зворотна лінія труб йдуть паралельно змійкою по всій підлозі.

Як зробити водяна тепла підлога: різновиди укладання

Щоб не допустити помилок в процесі укладання теплого водяного статі, потрібно відразу визначитися з методом укладання.

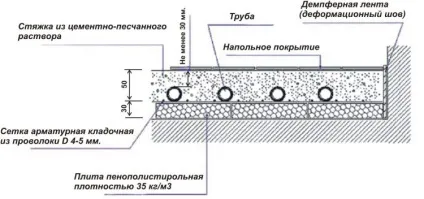

Бетонна система укладання

Укладання теплоізоляції, яка буде мати такі параметри: товщина шару від 30 мм з коефіцієнтом щільності від 35 кг / м3. Рекомендується використовувати полістирольну або ж пеноплексовую ізоляцію. Хорошою альтернативою можуть стати спеціальні мати з фіксаторами;

• прикріплення демпферного стрічки по всьому периметру стіни. Це робиться для того, щоб компенсувати розширення стяжок;
• укладка товстої поліетиленової плівки;
• сітка з дроту, яка послужить основою для кріплення труби;
• гідравлічні випробування. Труби перевіряються на показники герметичності і міцності. Виконуються протягом 24 годин при тиску 3-4 бар;
• вкладання бетонної суміші для стяжки. Сама стяжка встановлюється на рівні не нижче 3 і не вище 15 см над трубами. У продажу є вже готова спеціалізована суміш для стяжки підлоги;
• висихання стяжки триває не менше 28 днів, під час яких не можна включати підлогу;
• вкладка обраного покриття.

полістирольна система

Особливістю цієї системи вважається менша товщина підлоги, яка досягається відсутністю бетонної стяжки. Поверх системи викладається шар гіпсо-волокнистого листа (ГВЛ), в разі ламінату або керамічної плитки - два шари ГВЛ;

• укладка полістирольних плит так, як заплановано на кресленнях;
• хороші і якісні алюмінієві пластини, які забезпечують рівномірне нагрівання і повинні покрити не менш 80% площі, і труби;
• установка гіпсо-волокнистих листів для міцності конструкції;
• монтаж покриття.

Якщо в приміщенні опалення здійснюється від радіаторної системи опалення, то тепла підлога можна прокласти від системи.

Як зробити тепла підлога від опалення?

Установка теплої підлоги без зміни котла стає ще більш швидкою. Тому зараз ви отримаєте підказки, як простіше зробити тепла підлога від опалення.

Зверніть увагу! Обов'язково повинен бути циркуляційний насос. У разі, коли система однотрубна, то приєднання подає воду труби здійснюється до підключення насоса. Другу ж трубу необхідно підключати вже після насоса.

Підготовка підлоги, стяжка та укладання контуру робиться по попереднім інструкцій. Зверніть увагу на різницю складів, так як суміш для стяжки впливає на правильне функціонування статі.

При цьому дуже важливо врахувати всі особливості опалювальної кімнати, можливі тепловтрати і точно знати, як правильно зробити водяна тепла підлога.

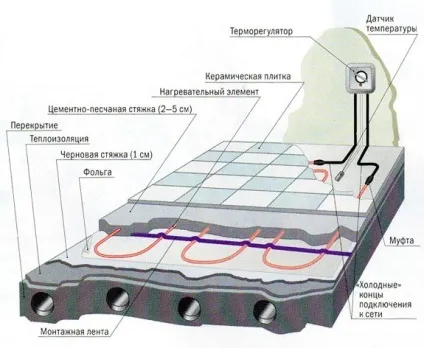

Як зробити теплі електричні підлоги?

Електрична тепла підлога прогріває приміщення, використовуючи не воду джерелом тепла, а електричний кабель з багатошаровою ізоляцією. Нагрівання відбувається внаслідок проходження електричного струму.

Спеціальні кабелі використовуються трьох типів:

• Резистивний одножильний. Найдешевший і простий. Потрібно підключати до електромережі обидва кінці. Створює електромагнітне поле, яке може впливати на здоров'я людей;
• Резистивний двожильний. Має нагрівальну і струмопровідну жили. Підключається одним кінцем;
• Саморегулюючий кабель. Нагріваються спеціальні муфти. Чи не перегрівається. Найзручніший і найдорожчий.

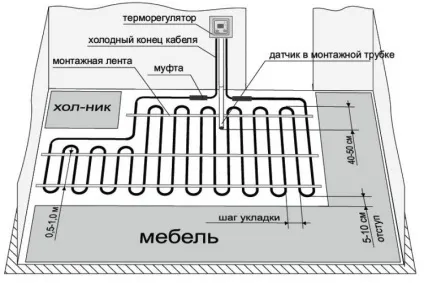

Як встановити тепла електрична підлога?

• Зняття попереднього покриття, розрівнювання поверхні, з використанням цементно-піщаної стяжки;

Зверніть увагу! Терморегулятор повинен знаходиться мінімум на відстані не менше ніж 30 см від підлоги, а в приміщеннях з високим рівнем вологості - виноситися за їх межі.

• Розмітка кімнати. Тепла підлога ні в якому разі не можна встановлювати, якщо зверху буде стояти меблі без ніжок або ж сантехніка. Також важливо врахувати при розрахунках відстань відступу від стін і елементів нагріву;

• Укладання теплоізоляції. Ізоляційним матеріалом може стати пенофол, у випадках, коли тепла підлога є додатковою системою опалення. Якщо квартира знизу опалювальна, то можна використовувати пінополістирол товщиною від 20 до 50 см. Якщо ж підлога встановлюється на лоджію або веранду, то краще використовувати в якості теплоізоляції мінеральну вату;
• Розміщення електрокабеля змійкою.

Кріплення кабелю можна зробити по-різному:

• на армуючої сітки;
• на тонкий шар стяжки, в який додали пластифікатор і мікрофібру;

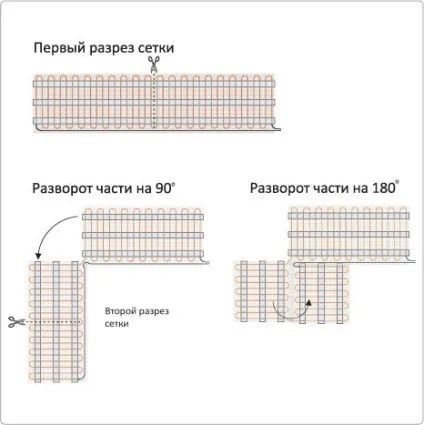

• використовувати нагрівальні мати (сітка зі скловолокна, на яку вже прикріплений електрокабель з певним кроком), щоб отримати тонкі теплі підлоги.

• Монтаж температурного датчика. Гофрована трубка прокладається від монтажної коробки в зону обігріву на 40 см. Трубка повинна йти рівно між кабелем, по центру. Кінець трубки закриваємо заглушкою.

• Внесення в схему укладання розміщення основних елементів.

Важливо! Не забудьте про розетку. Вона повинні бути встановлена ​​на невеликій відстані від підлоги.

• Пробний пуск системи. Перевірка опору кабелю і звірка значення з паспортними даними.

Зверніть увагу! Кімнати з високим коефіцієнтом вологості припускають заземлення армуючої сітки і підведення заземлення до регулятора.

• Заливається суміш для теплої підлоги невеликим шаром: розчин потрібен цементно-піщаний, з додаванням пластифікаторів. Або ж спеціалізована суміш для стяжок теплої підлоги.

Важливо! Перший запуск системи можливий тільки через місяць, так як бетонна стяжка раніше не висохне і може деформуватися при ранньому включенні.

• Укладання підлогового покриття.

Зверніть увагу! Для установки різних температурних параметрів для кожної кімнати потрібно встановлювати окремі системи обігріву.

Як монтувати підлогу з інфрачервоної термоплівки?

Такий тепла підлога кладуть під плитку, так як він дуже тонкий. Найлегший спосіб своїми руками зробити тепла підлога, враховуючи простоту установки термоплівки:

• розрахунок площі інфрачервоної термоплівки, враховуючи розміщення меблів в приміщенні (не можна укладати плівку під меблі без ніжок);
• очищення поверхні базового статі;
• покриття відбиває тепло підкладкою, що відображає площину повинна знаходитися зверху;
• розкочуються смуги термоплівки мідної смугою вниз. Фіксуються будівельним скотчем. Важливо щоб шматки не нашаровувалися;
• монтаж заклепок, необхідних для сполучних проводів. У тих місцях, де буде підключення, рекомендується застосовувати або бітумну, або ізоляційну стрічку;
• місця виходу мідної підлоги заклеюються ізоляційною, бітумної і знову ізоляційною стрічкою;
• з'єднання проводів ізоляційною стрічкою;
• під'єднання датчика температури на чорну смужку;
• вирізи під термодатчик і під дроти, що знаходяться всередині під підлогою. Це необхідно для максимальної рівності робочої поверхні. Провід в поглибленні заклеюються скотчем;
• монтаж терморегулятора;
• під'єднання терморегулятора до електромережі;
• перевірка працездатності;
• укладання покриття для захисту. Таким покриттям може служити поліетиленова плівка або ж підошва ламінату;
• фінішне покриття. Відразу поверх термоплівки кладеться ламінат. Якщо замість нього використовується інший декоративне покриття, то плівка повинна встановлюватися на захисне покриття і максимально акуратно прикріплятися до первинного підлозі.

Зверніть увагу! Краще не використовувати стрічки більше 7 метрів. Ні в якому разі не можна пошкоджувати графітові пластини, прикріплювати смуги саморізами або скобами, інакше вони можуть порушити процес теплового забезпечення.

Робити тепла підлога водяний або електричний? Ось у чому питання. Різні види, які мають і свої переваги, і свої недоліки. Тепер на ринку з'явився варіант, який об'єднує в одне тепла підлога електричний і водяний і являє собою тонкий тепла підлога.

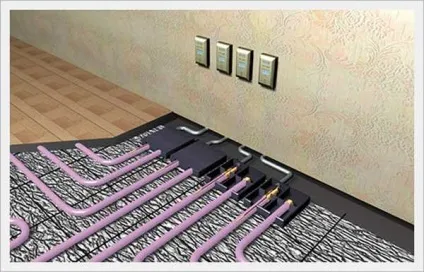

Капілярний тепла підлога

Читаючи початок статті про те, як зробити тепла підлога, ви, напевно, задумалися про те, що являє собою капілярний підлогу.

Це автономна замкнута система трубочок, по яких під невеликим тиском циркулює рідина, і електричного блоку, який нагріває теплоносій. Так як це надтонкий тепла підлога, то слід уважно заливати суміш для стяжки теплої підлоги, щоб не переборщити з товщиною. Основний його параметр розрахований на те, щоб нагрівати повітря в приміщеннях невеликої площі.

Для обігріву великогабаритних приміщень потрібно кілька контурів

Установка починається як в електричному - з кріплення керуючого блоку. Далі капілярні трубки встановлюються так само, як при монтажі водяної підлоги в стяжці.

Рідинний електрична підлога

Це системи із статичним теплоносієм і спеціальним кабелем на всю довжину труб, який гріє спеціальний антифриз в контурі. Це дуже тонкий тепла підлога, тому потрібно вкрай акуратно робити стяжки.

Процес по монтажу такого статі проводиться так само, як водяного в стягуванні лише з тією різницею, що кінці труби виводяться до монтажної коробки.

Встановити тепла підлога під меблями по вищевикладеної інструкції легко, а монтаж своїми руками буде набагато економніше. Тепер ви можете зробити тепла підлога в спальні, дитячої, кухні та інших кімнатах, не побоюючись щось змонтувати неправильно. Також ви можете використовувати будь-який вид для того щоб встановити теплу підлогу на кухні під плитку. Знаючи, що таке тепла підлога, можна з легкістю вибрати підходящі варіанти, а також розповісти іншим про підлоги, як зробити легкий і самостійний їх монтаж.

Якщо ви робите тепла підлога своїми руками, обов'язково дотримуйтеся написаного виробником правила по установці і експлуатації.
