Як зробити світлодіодні годинник на базі конструктора С51 з аліекспресс

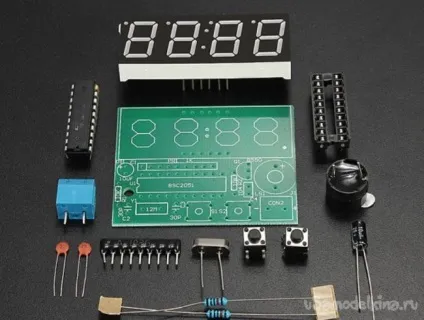

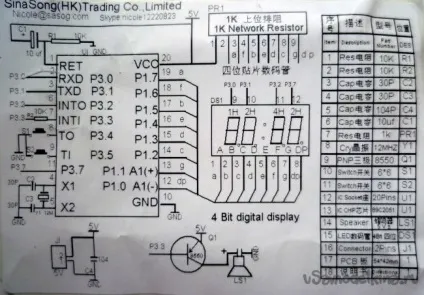

Збирався зробити собі невеликі настільний годинник. Годині о будинку і так вистачає, але в темний час доби щоб дізнатися час потрібно включити світло і т.п. Значить потрібні були годинник на світлодіодному індикаторі з яскравими великими цифрами. На сайті Аліекспресс знайшов DIY набір-конструктор С51. відповідний за параметрами і ціною (72р). Він складається з готової друкованої плати і радіодеталей які треба розпаяти за схемою.

У цій статті описано як своїми руками зробити і налаштувати світлодіодні годинник з будильником.

Крок перший. Розпаювання друкованої плати годин.

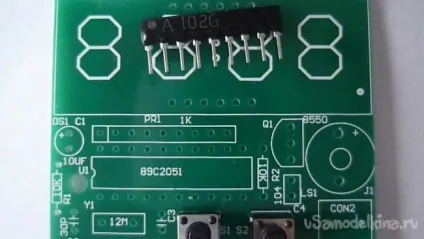

Основним елементом годин є мікросхема AT89C2051-24PC фірми ATMEL. Вона встановлюється на перехідну колодку, припаяну до друкованої плати. Розмір самої друкованої плати 52х42 мм, розмір світлодіодного екрана 52х20 мм.

Розпаювання елементів нескладна-на друкованій платі добре показані місця установки деталей і їх умовні позначення. У процесі складання годин у великій пригоді пристосування «третя рука» яку я описував раніше.

Черговість розпаювання елементів у мене була така-спочатку паяем резистори, конденсатори та інші компоненти схеми крім контролера та світлодіодного індикатора. В кінці розпаювати мікросхему і екран годин.

Крок другий. Збірка світлодіодних годин.
Після пайки треба перевірити друковану плату (чи немає випадкового попадання припою на сусідні контактні доріжки). Розміри плати невеликі, може статися й таке.

Крок третій. Годинника.
Залишилося провести настройку годин. Це робиться кнопками S1, S2. Тривале натискання кнопки S1 призводить в меню налаштувань, воно складається з дев'яти подменю- A, B, C, D, E, F, G, H, I. Вид налаштувань вибирається кнопкою S1, а самі значення кнопкою S2.

Види налаштувань годин.
А-годинник \ В-хвилини \ С-сигнал кожної години \ D-перший будильник On \ Of \ E-перший будильник, годинник \ F-перший будильник, хвилини \ G-другий будильник, On \ Of \ Н-другий будильник, годинник \ I-другий будильник. хвилини

Випадку збою в електропостачанні настройки годинника не зберігаються це можна виключити за допомогою батарейки на 3В і пари діодів.

Зробити самостійно такий годинник під силу будь-початківцю і це не призведе до великих витрат часу і фінансів.
