Як зробити снігоочисник своїми руками цікаві ідеї

Снігоочисник в умовах суворого українського клімату є вкрай важливою і потрібною технікою, але вартість його досить висока, особливо якщо він зроблений відомою фірмою, давно існує на ринку.

Якими бувають снігоочисники?

Існує кілька видів снігоочисників. У даній статті будуть розглянуті роторні. тому вони мають найбільший попит і простіше в створенні. Роторні снігоочисники бувають:

• фрезерно-роторні;
• плужно-роторні;
• шнекороторниє.

шнекороторний снегоуборщик

Шнекороторний агрегат підходить для роботи на великих площах, ефективний при очищенні від злежалого снігу. Їм також можна ліквідувати насипу зі снігу, які з'явилися після роботи іншої техніки.

Даний снігоочисник здійснює очищення двома способами:

• розкидає снігові маси вправо і вліво по ходу руху;
• використовуючи спеціальний жолоб, вивантажує сніг в самоскид.

Шнекороторний очищувач також можна зробити в домашніх умовах. Конструкція снігоочисника включає в себе так звані шнеки. за допомогою яких машина розбиває і збирає сніг. Шнекороторний агрегат встановлюється на машину, трактор або спеціальне шасі.

Плужно-роторний

Плужно-роторний снігоочисник має досить простий пристрій. Найчастіше його застосовують для чищення рейок на залізничній колії.

Для видалення злежалого снігу плужно-роторний снігоприбирач не підходить.

Даний вид снігоочисної техніки поміщається на трактор, міні-навантажувач, шасі. Він оснащений особливим плугом. з вбудованими двома або одним ротором. На роторах є ножі, встановлені в протилежному напрямку і мають гвинтову форму.

Фрезерно-роторний

Фрезерно-роторний снігоочисник призначений для тих же потреб, що і шнекороторний - для боротьби зі злежані снігом і його відкидання або навантаження. Такий агрегат здатний здолати замети до 3 м і відкинути сніг на відстань до 20 м.

Встановлюють його на навантажувач, шасі, стрілу маніпулятора або трактор. У випадку з трактором використовуються кронштейни спеціальної рами.

Такий снігоочисник оснащений фрезами-живильниками. розташованими один над одним в передній частині пристрою. Також в конструкцію входить ротор-метальник, що встановлюється позаду фрез. Завдяки йому сніг відкидається в сторону.

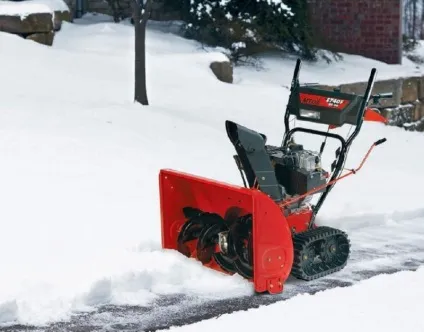

Як влаштований снігоочисник?

У всіх видах снігоочисників присутні наступні основні вузли:

Він працює або на бензині, або за рахунок електрики, і пускає в хід всі елементи конструкції снігоочисника, включаючи колеса.

Гусениці або колеса

Колеса мають наступну будову:

• металевий обід або диск;
• гумова покришка.

Для посилення зчіпки коліс з дорогою і виключення пробуксовки використовується спеціальний зимовий протектор з відповідним малюнком.

Щоб збільшити прохідність деяких важких моделей, що працюють на бензині, їх оснащують гусеницями.

Вони збільшують зчеплення з дорогою, використовуються там, де поверхня має складний рельєф.

Цей елемент знаходиться в носовій частині пристрою. Для його виготовлення використовують метал або міцну пластмасу. У ньому розташовується робочий орган снігоочисника. наприклад плуг або шнек. Ширина кожуха дорівнює ширині захоплення снігоочисника.

снігоприбиральної вузол

Це робочий орган снігоочисника. У різних моделей він різний, наприклад це може бути шнек, плуг або фрезер.

випускний жолоб

Він також буває металевим або пластмасовим. По ньому проходить сніжна маса і викидається назовні. Ще жолоб регулює відстань, на яке відбувається викид.

ручки управління

З їх допомогою машина пересувається в різних напрямках і робить маневри, а також здійснюється зміна режимів роботи.

Панель управління

У найпримітивніших моделях вона відсутня. У більш складних на ній розміщуються різні органи управління пристроєм, наприклад важелі, кнопки, перемикачі.

Ротор присутній тільки в роторних моделях. Він, по суті, є колесом, оснащеним спеціальними лопатками. Ротор знаходиться перед входом в випускний жолоб і, крутячи дуже швидко, сприяє викиду снігових мас з нього.

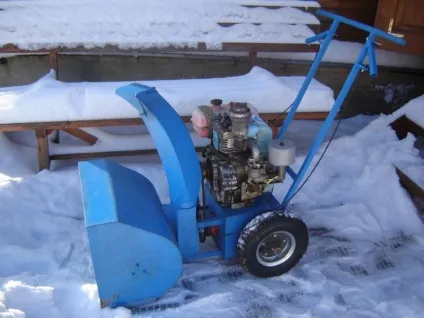

Як зробити шнековий снігоочисник з мотоблока або бензопили?

Щоб спорудити снегоуборщик, буде потрібно не весь мотоблок або бензопила, а лише її двигун.

необхідні матеріали

Перед тим як приступити до роботи слід запастися таким набором матеріалів:

• дахове залізо;
• фанера товщиною 10 мм;
• транспортерна стрічка довжиною в 1,5 м і товщиною 10 мм;
• труби різних діаметрів: 1/2 дюйма, 3/4 дюйма;
• металевий куточок;
• дерев'яні бруски;
• пластикова каналізаційна труба діаметром мінімум 16 см;
• закриті самоцентрующіеся підшипники 205.

послідовність робіт

1. виготовте корпус шнека з покрівельного заліза;
2. створіть бічні частини з фанерного листа;
3. зваріть раму, використовуючи металевий куточок;
4. з 1/2 - дюймової труби виготовте ручку;
5. з 3/4 - дюймової труби зробіть вал шнека;
6. щоб прикріпити до труби лопатку з металу розміром 12х27 см, за допомогою якої буде відкидатися сніг, зробіть по середині неї наскрізний пропил;
7. щоб виготовити двухзаходная шнек, який буде рухати сніг до лопатки, візьміть транспортерну стрічку і виріжте з неї 4 кільця діаметром 280 мм;
8. металевий куточок прикріпіть зварюванням до труби, в перпендикулярному напрямку щодо пластини - це потрібно для того, щоб зміцнювати платформу бистроснімающегося двигуна;
9. щоб вал вільно входив в підшипники по його краях зробіть два пропила і обстукаєте їх;
   з одного краю валу зробіть паз для шпонки під зірочку;
10. використовуючи бруски з дерева, виточите лижі, які в даній моделі послужать краще, ніж колеса;
11. щоб вони добре ковзали, оснастите їх пластиковими накладками, які можна зробити, наприклад, з короба для монтажу електричної проводки;
12. створіть поворотний жолоб з пластикової труби, закріпивши її на інший, більш вузькій трубі, приєднаної до корпусу шнека;
13. до поворотного жолобу прикріпіть відрізок каналізаційної труби, яка буде задавати напрямок викидати снігу;
14. щоб сніжна маса просувалася без затримок, діаметр жолоба повинен бути більше ширини лопатки шнека;
15. від довжини жолоба буде залежати не тільки напрямок, в якому викидається сніг, але і дальність його польоту;
16. на останньому етапі готову конструкцію потрібно захистити від корозії і облагородити за допомогою яскравої фарби.

роторний снігоприбирач

Нам знадобитися зварювальний апарат та токарний верстат, а також початкові навички по роботі з ними. Саморобний роторний снігоприбирач буде вірою і правдою служити навіть у важких умовах.

Він складається з наступних частин:

• скребок;
• ротор;
• упор скребка;
• глушник;
• корпус ротора;
• двигун Д-6;
• бензобак;
• стійка рульового управління.

Необхідні матеріали та інструменти

• двигун, оснащений глушником;
• бак для бензину;
• трос, щоб управляти дросельною заслінкою.

Створити електрокультиватор простіше, ніж ви думали. Переконайтеся в цьому самі!

Якщо зробити водопровід самому, то можна заощадити пристойну суму. Докладну інструкцію і корисні поради ви знайдете тут.

послідовність виготовлення

• Користуючись токарним верстатом, зробіть ротор з відповідної частини електричного двигуна. Він являє собою диск діаметром в 29 см і товщиною в 2 мм.
• З'єднайте диск і маточину болтами. До вийшла конструкції приєднаєте лопаті в кількості п'яти штук за допомогою зварювання.
• Щоб механізм лопатки працював ефективніше, підсильте його зворотну сторону ребрами жорсткості.
• Для охолодження двигуна служить вентилятор. Для виготовлення його лопатей використовуйте дюралалюміній. Зафіксуйте їх на шківі, запускати мотор.
• З метою захисту вентилятора розташуйте на даху картера паяний кожух.
• Головку циліндра розташуйте під прямим кутом. Так ви підвищите якість охолодження.
• Посадіть вал на корпус ротора. Використовуйте для цього чотири шарикопідшипника.
• Зафіксуйте його, використовуючи болти і сталеве притискне кільце.
• Корпус ротора притисніть до рами спеціальною скобою таким чином, щоб частково захопити і притискне кільце.

Ваш снегоуборщик готовий - тепер вам не страшні ніякі замети!
