Як зробити розвал сходження на КамАЗі своїми руками
- Автомобіль ВАЗ 2101-2107, ключ 19, прокладки, автопідйомник.
Для стабілізації керованих коліс в напрямку застосовується регулювання кута поздовжнього нахилу шворня (осі повороту). Щоб збільшити кут, необхідно з боку заднього кріплення осі нижнього важеля додати прокладки або видалити їх з-під переднього кріплення. Зворотня перестановка призведе до зменшення кута поздовжнього нахилу шворня. Ознаками того, що величина кута відхилилася від норми, є: різні зусилля на рульовому колесі при правому та лівому поворотах, знос протектора шин тільки з одного боку, відведення автомобіля при русі в сторону.

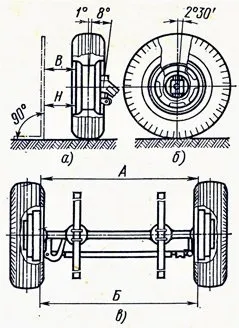

Правильне положення котиться колеса при роботі підвіски залежить від кута розвалу колеса. Даний кут регулюється за допомогою зміни між балкою і віссю нижнього важеля кількості прокладок. Щоб збільшити кут розвалу. необхідно з заднього і переднього кріплення осі нижнього важеля видалити однаковою число прокладок, якщо їх додати, то кут зменшиться. Значної відмінності від норми кута розвалу коліс може стати причиною одностороннього зносу протектора і відведення автомобіля від прямолінійного руху.
Сходження коліс на правильне положення керованих коліс при різних кутах повороту і швидкостях руху автомобіля. Регулювання сходження проводиться за допомогою зміни, шляхом обертання регулювальних муфт, довжини бічних рульових тяг, при цьому стягнуті хомути повинні бути ослаблені. При затягуванні хомутів необхідно відстежувати, щоб проріз муфти і прорізи хомутів стояли навпроти один одного, або відстояли не більше ніж на 30 °.
Перед тим як почати регулювати кут сходження, потрібно встановити сошку рульового механізму в. тобто спиця рульового колеса повинна перебувати горизонтально. Ознаками відхилення від норми кута є: вереск шин при. навіть при незначних відхиленнях виникає сильний пилкоподібний знос шин, через великий опір коченню передніх коліс спостерігається підвищений.
Проводити та регулювання кутів сходження установки передніх коліс краще на станціях техобслуговування. Відповідно до рекомендацій заводу-виготовлювача, автомобіль встановлюється на горизонтальну площадку. Перш ніж приступати до регулювання кутів розвалу і сходження передніх коліс, необхідно переконатися в тому, що наявне в шинах тиск відповідає нормі, на лівому і правому знос протекторів однаковий, не схильні до деформації, і в підшипниках і рульовому колесі відсутній люфт.
До початку контролю кутів розвалу і сходження автомобіль потрібно качнути 2-3 рази з зусиллям 492-590 Н (50-60 кг) спрямованим зверху вниз. Якщо відбувалася заміна або ремонт деталей підвіски авто, що впливають на кути розвалу-сходження, то цих кутів обов'язкове. В першу чергу відбувається перевірка і регулювання кута поздовжнього нахилу осі повороту, потім кута розвалу. і завершується перевіркою сходження коліс.
Майже в будь-якому автосервісі є саме новітнє обладнання для регулювання-сходження коліс. Причому виконується процедура дуже швидко. Однак їздити в майстерню через кожного можливого симптому порушення системи, було б занадто марнотратно. Тим більше, що існують методи, що дозволяють самому перевірити стан автомобіля, не ризикуючи ні колесами, ні гаманцем.
Помітити неточності в роботі розвалу сходження можна навіть візуально, звернувши увагу на деякі відхилення в поведінці автомобіля. Якщо після проходження повороту, кермо не повертається в нульове положення, швидше за все порушений кут сходження коліс. Симптомом цієї неполадки може бути ведення машини в сторону без зусиль і при рівному управлінні. Періодично перевіряйте стан покришок, якщо поверхня почала швидко стиратися, необхідно не тільки відрегулювати розвал-сходження, але і поміняти гуму.
Для успішної регулювання розвалу-сходження коліс вам буде потрібно рівна поверхня або хороша оглядова яма. Також запасіться крейдою, мотузкою з схилом і стандартним набором гайкових ключів. Тепер виверніть кермо так, щоб колеса встали в положення прямолінійного руху. Мелом нанесіть розмітки на шинах зверху і знизу. Мотузку з схилом потрібно докласти до крила автомобіля і виміряти відстань між мітками. Різниця повинна бути плюс-мінус 3 мм. Потім зніміть колесо і за допомогою гайкового ключа відкрутіть два болти, які тримають кронштейн стійки стабілізатора. Цією дією ви розслабити поворотний кулак. Тепер його слід повернути всередину або назовні, в залежності від замірів, які проводилися раніше. Цією процедурою можна домогтися правильного кута розвалу коліс. Після цього затягніть всі болти, встановіть колесо і знову зробіть завмер.
Для проведення регулювання кута коліс, знадобляться крейда, інструменти і телескопічна лінійка. На внутрішній стороні колеса необхідно крейдою нанести мітки, так, щоб вони знаходилися впритул до дисків автомобіля. Потім телескопічну лінійку потрібно встановити, розташувавши кінці на розмітку, нанесених крейдою. Зіставте показник «» на шкалі і закріпіть прилад. Головне, після установки телескопічною лінійки, не допустити її зіткнень з деталями кузова автомобіля. Після того, коли все необхідне зроблено, машину треба прокатати вперед. Розрахуйте, щоб лінійка змістилася в зворотну сторону. Погляньте на шкалу, вона підкаже вам як правильно відрегулювати кермові наконечники. Якщо показання приладу на шкалі стали менше, необхідно тяги зменшити, якщо збільшилися - подовжити. Кермові тяги потрібно регулювати за допомогою муфти.
Розвал-сходження - це важливі параметри, від яких залежить курсова стійкість і довговічність покришок. Величина допуску кутів обчислюється десятими градуса, і їх збереження залежить від умов експлуатації машини.

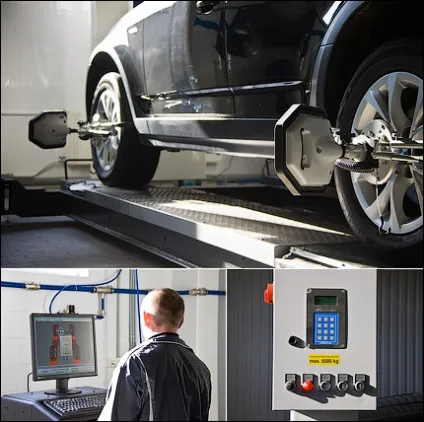

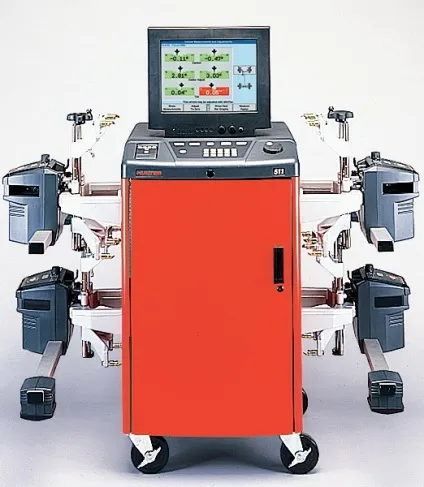

У найпоширенішому випадку-сходження робиться після кожної заміни будь-якої деталі підвіски, інакше кажучи, після кожного, навіть самого дрібного ремонту. Наприклад, заміна верхньої опорної чашки тільки однієї стійки викликає непомітний крен автомобіля (близько 2 мм) і змінює кути розвалу-сходження всіх коліс. Завжди користуйтеся послугами фахівців, що мають в своєму розпорядженні комп'ютерний стенд для регулювання розвалу-сходження. На такому стенді досвідчений майстер зможе знайти непомітні на дотик люфти, завдяки чому ви будете своєчасно проінформовані про майбутній ремонт ходової частини машини.
Навіть якщо ви нічого не робите з підвіскою, з часом пружини під навантаженням поступово просаджували, через що трохи зменшується дорожній просвіт. Конструкція підвіски влаштована так, що від положення колеса по висоті змінюється кут розвалу і кут сходження даного колеса, тому розвал-сходження бажано перевіряти і при необхідності регулювати раз в рік, бажано навесні. Якщо ви встановили на машину нові пружини, робіть розвал спочатку відразу після ремонту, потім через місяць, так як дорожній просвіт за цей час зменшиться на 2-3 см. Тому міняйте пружини перед зимою - так ви зможете звести до мінімуму знос гуми через постійно мінливих кутів розвалу-сходження.
Робіть розвал-сходження кожен раз, коли ви змінюєте дорожній просвіт автомобіля за допомогою проставок або іншим способом. Причому коли ви міняєте колеса на інші - більшого або меншого розміру - розвал-сходження робити не треба, так як кути від цього не змінюються. Для найкращого поведінки машини на дорозі і найменшого впливу на кути установки коліс використовуйте колеса однакового розміру і диски однакової ширини.
Якщо ви встановлюєте на машину якесь важке обладнання вагою 30 кг на задню вісь або 100 кг - на передню, обов'язково робіть розвал-сходження. Незалежно від того, де був розміщений додатковий вантаж в машині, розвал-сходження доведеться робити для всіх чотирьох коліс.
Безпека руху на дорозі складається з багатьох чинників. Це і поведінку автомобіля на дорозі, і комфорт управління ім. На обидва ці параметра може вплинути будь-яка зміна в автомобілі. Наприклад, ступінь зношуваності шин безпосередньо залежить від того, під яким кутом встановлені колеса. Саме тому необхідно регулярно проходити через процедуру-сходження і регулювати його несправності.
В першу чергу, звичайно ж, - необхідний при сезонній заміні шин, ремонт ходової частини автомобіля, рульової системи, підвіски і в поставарійних періоді. По-друге, регулярно проходити дану процедуру потрібно, коли: проходять 10-15 тисяч кілометрів пробігу; шини стираються дуже швидко і нерівномірно; змінюється; автомобіль веде в бік при попаданні в яму або при русі по прямій; автомобіль погано тримає дорогу.
Регулювати розвал-сходження найкраще в автосервісі, особливо якщо водій ви недосвідчений. У них є спеціальні стнеди, на яких вам швидко перевірять стан ваших коліс.
А досвідчені водії часто беруться за справу регулювання самі. Для цього автомобіль ставлять або яму - колеса повинні дивитися прямо. Відстань між ободами рулеткою або лінійкою. Важлива умова для виконання такої процедури - щоб не були деформовані і залишалися рівними. Виміри проводяться і ззаду, і спереду диска колеса тільки в горизонтальній площині. Для початку потрібно виміряти одне колесо і зафіксувати отриманий дані, потім друге. Якщо в оцінках є. процедура розвал автомобілю життєво необхідна.
Розпочинаючи ремонту, потрібно відвернути контргайку однією з рульових тяг машини. Потім, скорочуючи або подовжуючи її, колеса встановлюються в потрібне положення. При цьому необхідно дотримуватися рівні значення довжини рульових тяг - вони повинні бути однаковими. Якщо показники не збігаються, їх потрібно зрівняти і тільки після цього затягувати гайки.
Пам'ятайте, що точність у вимірах - це запорука правильного регулювання розвал-сходження. Якщо ви не впевнені, що зможете самостійно виміряти аж до міліметра правильно, то зверніться до фахівців.
Відразу ж після ремонту колеса необхідно перевірити на ходу. Для цього машину потрібно розігнати до 60-70 км / ч і подивитися, не нишпорить вона і не йде чи в сторону кермо. Якщо такі ознаки з'являються, то регулювання необхідно переробити.
Процедуру - рекомендується виконувати щорічно. Вона регулює рульове керування автомобілем, завдяки чому він стає більш стійким на трасі і краще тримає курс. При наявності достатніх знань про пристрій автомобілі виконати розвал-сходження можна самостійно.
Встановіть автомобіль на підйомник або на рівну горизонтальну площадку, розташовану над оглядовою ямою. Почніть перевірку з огляду рульового колеса. Переконайтеся, що воно не змінює положення при прямолінійному русі, а кількість оборотів в ліву і праву сторони збігається. Встановивши автомобіль, перевірити тиск в шинах і відрегулюйте його, довівши до необхідного значення, переконайтеся в надійності кріплення підвіски і рульового механізму. Затягніть опустилися болти і гайки.
Визначте величину сходження коліс, розрахувавши різницю відстаней між передньою і задньою точками геометричній осі колеса. Для цієї операції можна використовувати лінійку або ланцюг з натяжним пристроєм, встановивши на прилад з телескопічних труб шкалу і контрольні ланцюжки.
Виміряйте сходження. Для цього потрібно встановити лінійку між коліс таким чином, щоб телескопічна трубка впиралася в боковини шин. Ланцюжки при цьому повинні торкатися землі. Стрілку на шкалі встановіть в нульовому положенні, перекатив автомобіль вперед і помістивши лінійку позаду геометричній осі коліс. Визначте по стрілці величину сходження, відкоригувавши її при наявності відхилення від нормативов.
Налаштуйте розвал коліс. Підніміть автомобіль домкратом. Розрахуйте точки рівного биття покришок. Для цього скористайтеся твердим упором для руки і крейдою. Піднесіть крейда до обертається колесу і відзначте протилежні виступаючі елементи. Потім поверніть колесо так, щоб мітки виявилися по вертикалі.
Повісьте вантаж поруч з колесом. Різниця відстаней між верхньої частиною обода і ниткою вантажу і буде величиною розвалу, який потрібно відрегулювати так, щоб інтервал становив 1-5 мм. Для цього потрібно додати регулювальні прокладки між віссю важеля і поперечною балкою.
