Як зробити розкладний диван своїми руками креслення, інструкція

М'які меблі є необхідним предметом обстановки в кожному будинку. Можливість розширити функціонал дивана у вітальні, використовуючи його як спальне місце, завжди вітається, особливо власниками невеликих квартир. Маючи бажання, невеликий бюджет і вміючи звертатися зі столярним інструментом, можна зробити зручний розкладний диван своїми руками.

Змайструвати самостійно диван - не найлегша, що вимагає уважності і акуратності, завдання, але цілком здійсненне. Допоможуть в цьому зображення, схеми, креслення як усього виробу, так і його окремих елементів. При цьому слід уважно розглянути майбутній механізм розкладання і враховувати його особливості роботи і установки при створенні дивана. Сьогодні існує безліч способів трансформації м'якого дивана у вітальні в повноцінне спальне місце. Наприклад: книжка, єврокнижка, викочування, «клік-кляк», «дельфін», пр.

Що потрібно для створення дивана?

Перевірений десятиліттями, звичний вид м'яких меблів, диван-книжка, продовжує користуватися популярністю завдяки своїй простоті і універсальності. Пропонуємо зробити компактну і зручну в експлуатації модель, яка має параметри в складеному стані 100х220, а в розкладеному - 140х220 мм.

Необхідні матеріали та інструменти

Перш ніж приступити до роботи, підготуйте наступні матеріали:

При виготовленні дивана-книжки вам знадобляться інструменти:

1. Рулетка, косинець.
2. Пила.
3. Олівець.
4. Електричний дриль зі свердлами.
5. Шуруповерт.
6. Набір гайкових ключів.
7. Молоток.
8. Меблевий степлер.

Порядок роботи

Диван-книжка складається з основних конструктивних частин: спинки, сидіння, ящика для зберігання білизни, двох підлокітників. Найпростіше зробити ящик для білизни, тому краще почати роботу з цього елемента.

1. Спочатку збираємо каркас ящика. Для цього скріплюємо за допомогою саморізів і клею 2 дошки 25х40х1900 і 2 дошки 25х50х800, утворюючи прямокутник, як показано на фото.
2. Таким же чином по кутах рами встановлюємо бруски 40х50х200 (або 50х50х200), всього - 4 штуки.
3. Нагадаємо, що ця частина конструкції буде служити підставою дивана, а значить, при експлуатації на неї припадатиме більша частина навантаження. Тому для збільшення жорсткості кріплень, посилення конструкції встановлюємо всередині ящика ще дві поперечні рейки довжиною 800, шириною 200 мм.
4. На завершення цього етапу роботи прибиваємо до каркасу ДВП 1800х800, яке утворює дно короба для білизни.

Приступаємо до збірки спинки дивана і сидіння. Кожен на розсуд може зробити поправку параметра ширини, щоб збільшити розмір спального місця, наскільки це дозволяє стійкість підстави.

1. Збираємо з бруса 40х60 однакові каркаси для спинки і сидіння довгою 1890, шириною (в нашому випадку) 650 мм. Кріплення деталей здійснюємо саморізами і цвяхами. Спочатку дрилем робимо отвір свердлом діаметром 3 мм, забиваємо цвяхи. Знову робимо отвори (вже під саморізи) тим же свердлом, потім великим свердлом (8 мм) поглиблюємо його до 10 мм. Саморізи (89Д), вкручені на стиках планок, зміцнять каркас, попередять розбіжність деталей.

1. Посередині кожного каркаса (спинки і сидіння) встановлюємо планку - ребро жорсткості.
2. Робимо розмітку і рівномірно кріпимо на обидві рами тримачі для ламелей. Потім встановлюємо самі ламелі, які будуть опорою для матраца дивана.
3. Приступаємо до виготовлення підлокітників. Беремо ДВП 25х50х1000, з нього необхідно зробити 4 бічні заготовки підлокітників: 2 правих, 2 лівих. За допомогою олівця і рулетки перенесіть форму і розміри, зазначені на схемі. Виріжте деталі.
4. Збийте дерев'яні каркаси за формою підлокітників так, щоб вони вийшли коротше ДВП на 20 мм. Встановлюємо посередині кожного по ребру жорсткості і ще по 2 додаткові планки, як показано на схемі.
5. Відступаємо 150 мм від нижнього краю кожного підлокітника, відзначаємо точки на внутрішніх планках. Свердлом 8,5 мм в позначених місцях висвердлюємо отвори. Розміщуємо туди болти 8х120.

1. Прикріплюємо на саморізи другу сторону кожного підлокітника.
2. У бічних частинах ящика для білизни свердлом 10 мм робимо 2 отвори. Перше - відступивши 100 мм від кута (фасадної частини), 150 від нижнього краю ящика. Друге робимо на тій же висоті, відмірявши 700 мм від кута (фасадної частини). На протилежній боковині треба зробити симетричні отвори.

З'єднання підготовлених елементів в єдине ціле

1. Монтуємо готовий механізм, призначений для розкладання дивана-книжки. Такі деталі виготовляють промислові підприємства, їх можна придбати в спеціалізованих магазинах меблевої фурнітури. При установці механізму слід звернути увагу на особливості фіксованого розташування деталей. У складеному стані сидіння не повинно виступати за підлокітники, а в розкладеному - край сидіння знаходиться від краю спинки на відстані 10 мм.

Працюємо з сидінням і спинкою

1. Прибиваємо на ламелі бамбукові полотна, поверх укладаємо поролон (60 мм). На кутах, де поролон стикається з механізмом трансформації, щоб не заважати його роботі, вирізаємо прямокутники 50х95 мм. При цьому краю поролону вільно покривають каркаси спинки і сидіння.
2. Щоб по краю спинки і сидіння зробити округлий валик, поверх поролону приклеюємо ще одну смугу 20х200.
3. Зверху укладаємо на клей ще по одному листу поролону товщиною 40 мм. Краї загортаємо під сидіння, так само чинимо зі спинкою.
4. На деталі, покриті поролоном, акуратно одягаємо зшиті заздалегідь тканинні чохли.

Оздоблення підлокітників

1. Спочатку по верхньому фігурного краю підлокітників, використовуючи поролон товщиною 40 мм, робимо валик. Щоб не було заломів, можна використовувати два шматки матеріалу. При цьому ширина використовуваного поролону не скрізь однакова. На кінці нижнього (фасадного) краю вона становить 150 мм, до середини поступово звужується до 50 мм, далі залишається такої ширини.
2. Поверх першого шару обертає край валиком з поролону 20 мм, прибиваємо його, обрізаємо зайві шматки.
3. Внутрішню поверхню підлокітників (там, де видно болти) покриваємо поролоном 20 мм, відступивши від нижнього краю 320 мм. Фіксуємо поролон клеєм.
4. Після висихання клею знову обертає валик верхнім шматком поролону. Обрізаємо все зайве, підвертаємо краю, прибиваємо їх.
5. Обшивають підлокітники декоративною тканиною, фіксуючи її скобами за допомогою меблевого степлера.

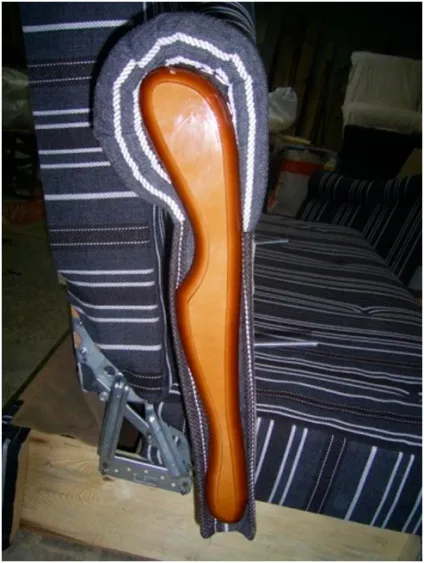

6. Лицьову сторону можна за бажанням декорувати готової дерев'яної накладкою.

1. Ящик для білизни можна оформити різними способами: обробити наждачним папером, а потім покрити лаком, або просто обшити декоративної меблевою тканиною.
2. Залишилося повністю зібрати диван. Встановити ніжки. Ще раз перевірте надійність кріплень і роботу механізму.

Креслення, схеми та докладна покрокова інструкція допомогли зробити виготовлення такого, здавалося б, важкого вироби, як диван-книжка, зрозумілим і нескладним. Новий диван здатний стати улюбленим місцем відпочинку в приватному будинку, в міській квартирі. Він готовий надати спальне місце гостям, а також прикрасити вашу вітальню.
