Як зробити проводку на кухні - інструкція, поради, схеми (відео)

Якщо вірити статистиці, то саме на кухні зосереджено від 30 до 50% всієї «квартирної» техніки, тобто електричних приладів. Всі вони мають бути забезпечені харчуванням, але на практиці часто буває так, що існуючі електромережі не витримують подібного навантаження. Виходить, що проводка на кухні повинна виконуватися власником самостійно - з урахуванням всіх індивідуальних вимог. Виконати частина робіт можна і своїми руками - але тільки при наявності досвіду. Що стосується підготовчих процесів, в тому числі складання проекту електропроводки, то це може зробити тільки власник - в усякому разі, ту частину, де необхідно прорахувати сумарну потужність техніки. Це дозволить визначити, скільки розеток потрібно на кухні, а також зрозуміти, як їх правильно потрібно розташувати.

Підготовка до проведення робіт

Проводка на кухні вимагає обов'язкового складання проекту. Для того, щоб він був коректний, обов'язково потрібно визначити, яку техніку планується розмістити в цьому приміщенні:

• Електрична плита (варильна панель, духовка);
• холодильник;
• Посудомийна машина;
• Мікрохвильова піч ;
• Витяжка;
• електрочайник;
• Тостер, бутербродница;
• Мультиварка. аерогриль;
• Кухонний комбайн, міксер;
• Кофемашина і так далі.

На кухні також часто вирішують розташувати телевізор і пральну машину - і для кожної одиниці техніки потрібна своя розетка.

Порада: слід купувати розетки з запасом і ретельно продумати розташування техніки, щоб потім не плутатися в проводах.

Але просто порахувати техніку для складання проекту електропроводки буде недостатньо. Далі роботи проводяться за таким алгоритмом:

1. Визначається тип мережі, що приходить в квартиру. У разі однофазного сумарна потужність буде вельми обмежена, в разі трифазної, проводка на кухні може створюватися з відчутним запасом потужності. Як правило, трифазна проводка в тих приміщеннях, де встановлюється електрична піч.
2. Розраховується сумарна потужність кухонних приладів - для кожного приладу береться номінальна потужність, зазначена в технічному паспорті. Має вийти значення в межах 8-15 кВт (при одночасному включенні всіх пристроїв). Звичайно, на практиці всі прилади рідко включаються одномоментно, але правильно буде, якщо проводка створюється з запасом потужності.

1. Вибирається кабель для створення електропроводки. Тут краще скористатися довідковими даними або доручити роботу фахівця. Що ж стосується загальних рекомендацій, то вони такі: чим вище сумарна потужність приладу, тим товщі повинен бути електричний кабель. Наприклад, при загальній потужності 11 кВт потрібно мідний дріт з 6-міліметровим перетином, а для потужності 15 кВт потрібно перетин 10 мм.

Є й інші рекомендації по вибору кабелю для електропроводки на кухні:

• ВВГ-5х6 - п'ятижильним з перетином 6 кв. мм необхідний для будинків з трифазним живленням і з'єднує щиток освітлення з основним;
• ВВГ-2х6 необхідно для з'єднання щитків в будинках з 2-фазним живленням;
• ВВГ-3х2,5 застосовується для стандартної розводки електропроводки від щитка до розподільних коробок, а потім - до розеток;
• ВВГ-3х1,5 прокладається від розподільних коробок до освітлювальних приладів;
• ВВГ-3х4 - для електроплит.

Установка електричного щитка

Установка щитка своїми руками полягає в наступному:

• На вході потрібно розташувати пристрій захисного відключення (УЗО);
• На кожне УЗО монтується окремий шлейф розеток (не більше 5 паралельних з'єднань);
• Окремо підключаються ланцюга загального і місцевого освітлення.

Порада: Професіонали рекомендують встановлювати на кухні не стандартні УЗО, а диференціальні автомати, з високим ступенем захисту від підвищеної вологості.

Основні правила по вибору і розташуванню розеток і вимикачів

Головні правила розміщення розеток і вимикачів при створенні електропроводки своїми руками такі:

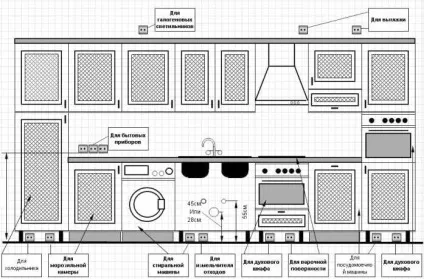

1. Установку розеток на кухні потрібно проводити рівномірно і так, щоб проводка безпосередньо підходила до місць розташування обладнання;
2. Небажано залишати провисаючі довгі дроти;
3. Розташування розеток вибирається так, щоб вони не розташовувалися біля раковини або плити - це захистить їх від деформації внаслідок перегріву або підвищеної вологості;

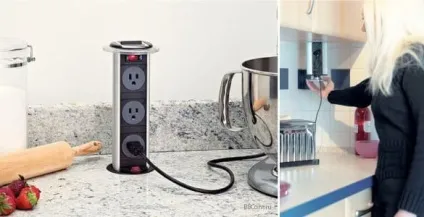

4. Вбудовувані (приховані розетки) чудово підійдуть для будинку, де живуть маленькі діти. Крім того, такі елементи ніколи не зіпсують дизайн приміщення. До речі, нерідко розташування розеток в стільниці, що дуже зручно для підключення настільної техніки;

1. Повинна обов'язково дотримуватися висота розеток - низько розташовані елементи не завжди безпечні (особливо в будинках з маленькими дітьми);
2. До однієї і тієї ж точки харчування не можна підключати кілька потужних приладів;
3. Створюється розводка по всьому приміщенню - не варто групувати розетки в одному місці, а особливо - зближувати їх по вертикалі.

Як правильно вибрати розетки? І при установці розеток в стільницю, і при монтажі їх на стіну слід віддавати перевагу виробам, розрахованим на струм більше 16 ампер. Найдовговічнішими вважаються вироби, забезпечені керамічними пластинами і нікельованими ламелями. Що стосується вимикачів, то вони повинні бути гладкими, це істотно полегшить прибирання.

Розташування розеток на кухні здійснюється на висоті 30-40 см від підлоги, а вимикачі встановлюються на метровій висоті і в 15 см від дверного косяка. Іноді загальний кухонний вимикач виноситься і в коридор. Окремі вимикачі встановлюються для додаткового освітлення в робочій зоні.

Також дивіться і інші наші матеріали:

Порада: може використовуватися спеціальна кутова розетка.

Проводка своїми руками - основні етапи монтажу

Розведення своїми руками виконується тільки по створеному заздалегідь проекту і після того, як всі необхідні матеріали будуть придбані.

Проводка створюється в такій послідовності:

1. Штробліруют стіни - для того, щоб дроти ховалися всередині стіни і маскувалися фінішною обробкою. Для цього буде потрібно бур, спеціальний штроборез або долото. Перед створенням штроб виконують розмітку, позначаючи на стінах ті місця, де буде проходити проводка. Довжина штроб повинна бути мінімальною. Якщо є необхідність зробити поворот, то його виконують під 90 °;

Важливо! При штробленню обов'язково використовувати окуляри і респіратор для захисту.

1. Необхідні штроби виконуються по розмітці, а після цього закладаються гнізда під підрозетники або вбудовуються розетки. Якщо ж планується установка розеток у стільницю, то гнізда не виконуються;
2. Укладання проводів в штроби здійснюється з використанням гофротруб. Для цього кожні 30 см просвердлюють отвори в штробі - з їх допомогою буде закріплюватися гофра на дюбель-скоби. Після того, як проводка буде закінчена і всі дроти укладені, штроби замазують розчином;
3. Проводка має на увазі установку розеток і вимикачів - це вже завершальний етап робіт. У заздалегідь підготовлені поглиблення встановлюються подрозетники з пластика. У них виводяться дроти, куди потім і будуть підключатися вимикачі і розетки. Подрозетник вирівнюється за рівнем і надійно фіксується в стіні за допомогою гвинтів і розчину. Важливо! Монтаж розеток проводять тільки по завершенню оздоблювальних робіт (навіть якщо розетки вбудовуються): виходять зі стін дроти підключають до клем, потім механізм фіксується в підрозетники, а після - надягають пластикові накладки;
4. На останньому етапі проводка підключається до мережі. Провід від розеток, точок освітлення і вимикачів в розподільній коробці приєднуються до основного проводу. Всі з'єднання обов'язково ізолюються - для цього використовують Сізи або ізоляційну стрічку.

Створення проводки на кухні своїми руками вимагає спеціальних знань і навичок, оскільки роботи з електромережі вважаються небезпечними. До речі, на кухні допустимо і створення відкритої, тобто зовнішньої проводки. Цей спосіб має на увазі використання захисних коробів, в які і будуть прокладатися дроти. Використання коробів доцільно в тому випадку, якщо виникла необхідність заміни проводки в уже відремонтованому приміщенні.
