Як зробити просту ультразвукову сигналізацію на arduino своїми руками

Доброго времени суток любителі Ардуіно! У сьогоднішній статті вирішив показати дуже простий спосіб для новачків про те як можна зробити ультразвукову сигналізацію на Ардуіно своїми руками. Така сигналізація врятли підійде для охорони будинку, але для охорони особистої кімнати думаю зійде, до того ж це швидше цікава саморобка для поліпшення навичок і пізнання світу Ардуіно для початківця ардуінщіка ніж корисна саморобка для побуту.

З інструментів нам знадобиться:
-паяльник
-термо клей
-ножиці або ножик

Насамперед потрібно розташувати плату Ардуіно в контейнері, потім відзначаємо місце під отвір для його виходу і вирізаємо або Випаюємо його:

Тепер беремо один провід "тато-мама", відрізаємо від нього вихід "мама", зачищаємо лудимо і припаюємо до вимикача:

Потім припаюємо вимикач до нашого джерела живлення (але якщо будете використовувати вот такой вот перехідник під крону то вам всього цього робити не доведеться)

Підключаємо наш джерело живлення до плати Ардуіно наступним чином: плюс до виходу uin, а мінус до Gnd

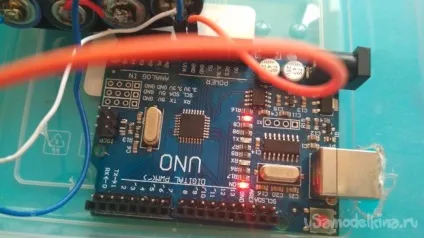

Тестуємо, включаємо вимикач і якщо на платі загорілися червоні світлодіоди то все зроблено правильно:

Беремо ультразвукової далекомір і припаюємо до його виходів (vcc, Echo, Trig, Gnd) дроти типу "тато-мама":

Відзначаємо і робимо два отвори з боку контейнера під ультразвукової далекомір:

Встановлюємо і при необхідності приклеюємо його:

Беремо два дроти "тато-мама", розрізаємо їх по полам, зачищаємо і лудимо їх:

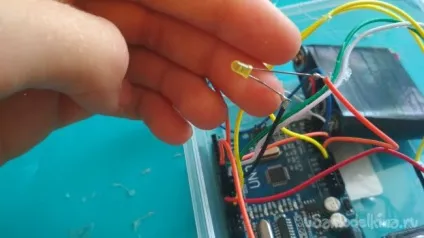

Припаюємо дроти "тато" до зумер, а дроти "мама" до світлодіоду:

Тепер підключаємо дотримуючись полярності по одному кінця світлодіода і зумера до 10 digital pin на Ардуіно, а інші два кінця до Gnd.

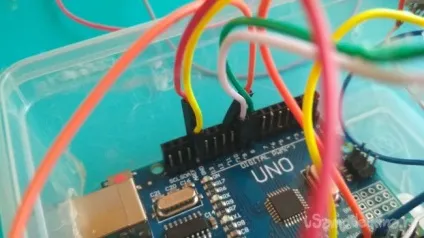

Потім підключаємо ультразвукової далекомір наступним образів до плати Ардуіно: vcc до виходу 5 v, Gnd до Gnd, echo до 9 digital піну, а trig до 8

Збоку контейнера робимо ще один отвір під зумер, після чого вставляємо його туди і приклеюємо якщо це необхідно:

У даху контейнера робимо два отвори (всі отвори я робив паяльником так як це зручно) під світлодіод і вимикач:

Вставляємо і приклеюємо їх:

Беремо прозорий ковпачок від ручки і за допомогою шкурки або напилка сточуємо йому низ:

Приклеюємо його над світлодіодом роблячи тим самим захисний купол для нього:

Вам же потрібно просто підключити плату Ардуіно до комп'ютера за допомогою спеціального перехідника який зазвичай йде в комплекті з платою, запустити програму Arduino IDE, скопіювати наведений нижче скетч, вставити його в програму і натиснути кнопку завантажити. Якщо все зроблено правильно то скетч благополучно завантажиться в плату.

Тепер залишається тільки включити нашу сигналізацію і протестувати її, сигналізація запрограмована таким чином, що якщо наблизити будь-якої твердий об'єкт до ультразвукового датчика то зумер відразу почне пищати і світлодіод світиться. Наприклад якщо поставити його непомітно на підлогу і хтось повз нього пройде то зумер відразу почне пищати. (Світлодіод у мене в наслідок згоріли через те що я забув припаяти до нього резистор на 220 Ом, так що якщо будете робити обов'язково припаяйте)

Ну от і все! Ось така ось проста сигналізація на Ардуіно у нас вийшла, хотілося б ще раз сказати що вона для новачків і не потрібно до даної самоделке відноситься занадто серйозно!

Всім дякую за увагу!
