Мотоблоком можна орати землю, можна косити траву, ви можете використовувати свій мотоблок в зимову пору для прибирання снігу. Також можете використовувати мотоблок як мінітрактор, але одне з найчастіших застосувань це перевезення вантажу. Але для цього вам знадобиться причіп. Ви можете купити причіп в магазині, але він буває не всім по кишені. Нічого, ви можете легко зробити причіп для мотоблока своїми руками.

Як зробити причіп до мотоблока своїми руками

Тут ми пояснимо, як зробити саморобний причіп для мотоблока розглянемо його складові частини і креслення, які допоможуть зробити ваш причіп.

Причіп для мотоблока можна розглядати як сукупність рами, кузова, коліс і зчіпки.
Раму роблять із сталевих труб прямокутного і круглого перерізу, скріплюють їх сталевими ріжками за допомогою зварювального апарату.

Все це потрібно для дачників, адже напевно ви будете використовувати причіп в господарстві, по бездоріжжю.

Для дна і бортів кузова можете використовувати проф настил, листової метал товщиною 1 мм, або дошки товщиною в 20 мм. Використовуючи дошки потрібно скріпити їх між собою сталевими ріжками, а готовий кузов прикріпити до рами болтами. Для зручності навантаження і розвантаження боковини роблять відкидними, про це ми ще згадаємо.

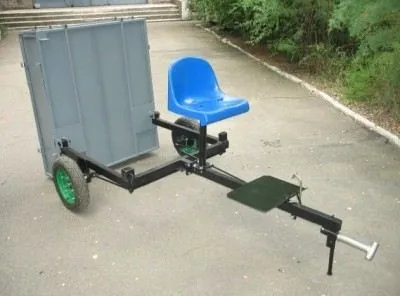

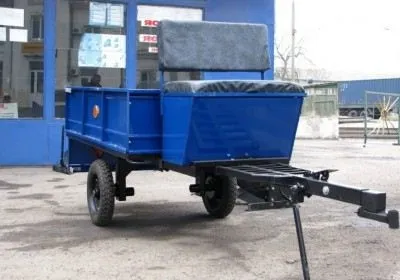

Найпростіший причіп до мотоблока 🙂

Колісна вісь і колеса для причепа мотоблока

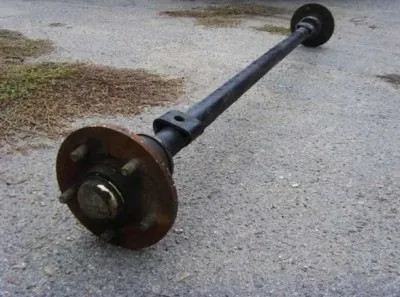

Для того, щоб зробити колісну вісь, потрібно взяти сталевий стрижень 1,07 м в довжині. Така довжина стержня потрібна для того, щоб потім колеса не виступали за габарити нашого саморобного кузова. Зробіть косинки і куточки в якості сталевих опор. За допомогою зварювального апарату з'єднайте лонжерони і корпус поздовжнього шарніра зі сталевим стрижнем через куточки і косинки. На лонжерони потрібно одягнути вісь кронштейна і сережки.

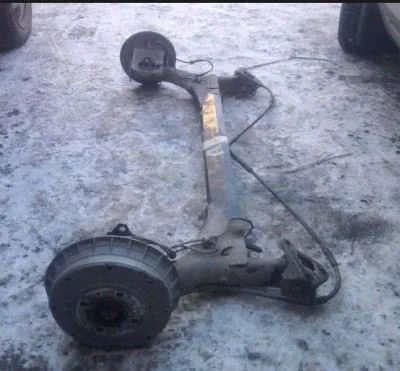

Колеса для саморобного причепа можна взяти з будь-якої техніки, якщо, звичайно, ці колеса підходять за розміром. Ви легко можете пристосувати колеса з Жигулів або мотоколяски СЗД. Якщо ви використовуєте колеса останньої, вони вже йдуть з маточинами і підточеною на необхідний нам діаметр осі.

Також, хто розбирається в техніці, каже, що легко можна підібрати колеса від садової тачки. Їх радіус в 16-17 дюймів дуже добре підходить під нашу візок (причіп).

Як самому зробити причіп до мотоблока

Як самому зробити причіп до мотоблока? Все дуже просто, якщо, звичайно, ви можете відрізнити кронштейн від сережки і дошку від труби, нам не важко буде зробити раму майбутнього причепа і з'єднати їх разом.

Борт причепа до мотоблока можна зробити відкидним тільки ззаду, для зручності навантаження мішків, але якщо перевозите сипучі вантажі то можна зробити відкидні боковини. Перед тим, як почати роботу і збирати кузов, раму, колісну вісь і зчеплення, яку ми розглянемо пізніше, необхідно оглянути креслення, щоб мати точне уявлення про параметри нашого причепа.

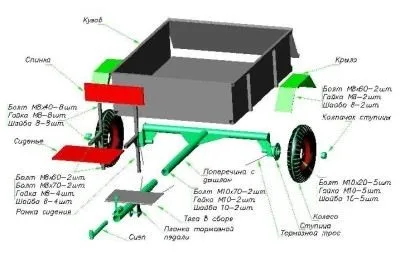

Причіп до мотоблока своїми руками: креслення

Перед вами креслення причепа, який який легко зробити своїми руками

1 - кронштейн для навісного обладнання мотоблока;
2 - консоль з'єднання; 3 - водило причепа;
4 - місце для ніг водія (для цього можна пристосувати двадцатімілліметровую дошку);
5 - сидіння оператора;
6 - рама причепа;
7 - кузов причепа;
8 - опорна балка;
9 - болт М8 для кріплення дишла до корпусу поздовжнього шарніра;
10 - завзяте кільце (беремо трубу 58х4);
11 - колесо причепа;

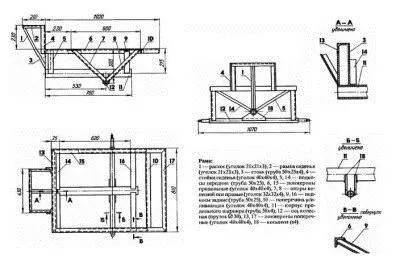

Креслення рами саморобного причепа

1 - розкіс рами (беремо сталевий куточок 21х21х3);
2 - рамка сидіння (беремо сталевий куточок тих же розмірів);
3 - стояк рами (з труби 50х25х4);
4 - стійка сидіння (робимо за допомогою куточка 40х40х4);
5 - передній підкіс (з труби 50х25);
6, 15 - поздовжні лонжерони (сталевий куточок 40х40х4);
7,8 - праві опори колісної осі (беремо сталевий куточок 32х32х4);
9 - задні підкоси (з труби 50х25);
10 - підсилює поперечина (куточок 40х40х4);
11 - корпус поздовжнього шарніра (беремо трубу 58х4);
12 - колісна вісь;
13, 17- поперечні лонжерони (40х40х4);
18 - дві косинки причепа.

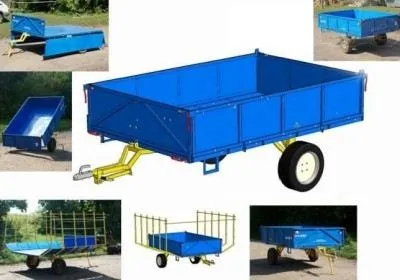

Саморобні причепи до мотоблоків добірка

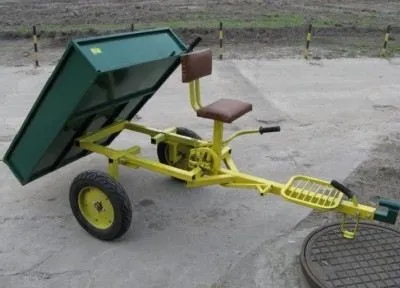

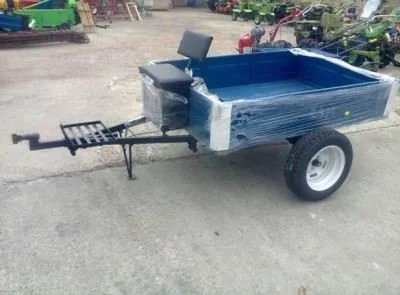

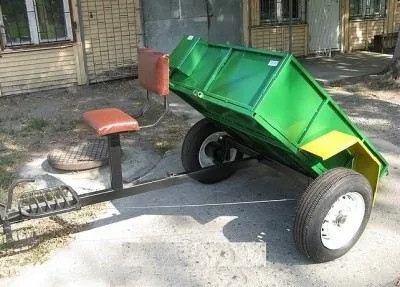

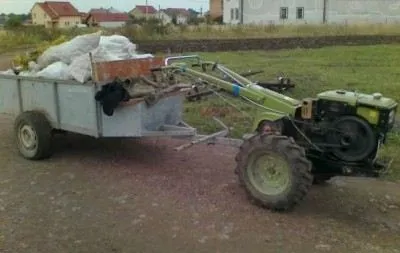

Раніше ми описали як і з яких матеріалів можна зробити саморобний причіп для вашого мотоблока. Тепер ви можете подивитися як зробити саморобні причепи до мотоблоків на якому зняті саморобні причепи, для того, щоб отримати уявлення про те, що у вас в підсумку вийде.

Маточина для причепа мотоблока, як вибрати

Для того, щоб візок (причіп) змогла переміщатися, потрібно приробити їй колеса. Ви можете взяти колеса від будь-якого недорогого автомобіля. Раніше згадувалося, що можна взяти колеса від мотоколяски СЗД.

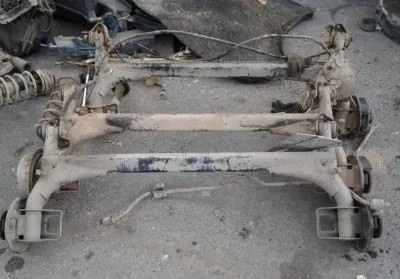

Вони вже йдуть з потрібними нам маточинами. Також можна купити окремо схожі колеса або биушную задню балку з ВАЗ2109, в зборі з колесами. Зараз дуже часто використовують задню балку з ВАЗ2109 з доступність і дешевизну.

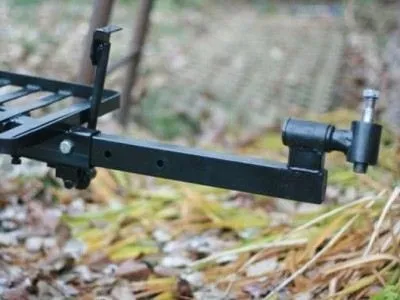

Зчіпка причепа для мотоблока своїми руками

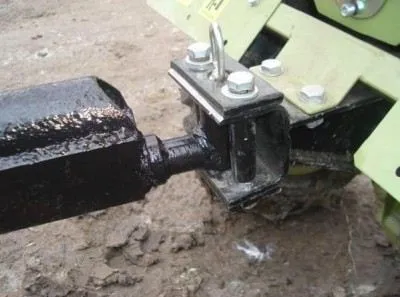

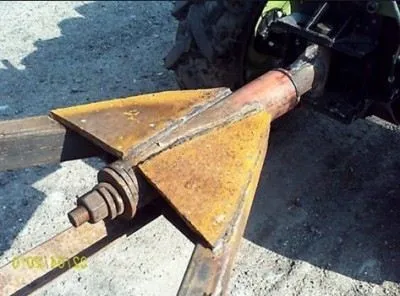

По суті через зчеплення причіп з'єднується з причіпним пристроєм мотоблока. Ми спробуємо пояснити як зробити зчеплення, яка підходила б до стандартного «вуха» мотоблока, але ви повинні знати, що різні виробники мотоблоків роблять різні зчіпні пристрої на своїх мотоблоки, поетом доведеться подумати, як з'єднати ваш причіп саме з вашим агрегатом.

Верхня сторона зчіпки - це вісь в двох підшипниках, навколо якої рухається оборотний вузол. Пильовики закривають підшипники, а простір між ними заповнює мастило.

Консоль приєднана до водив, яке, в свою чергу, кріпиться до рами причепа за допомогою трубчастого корпусу поздовжнього шарніра. З'єднання водила з шарніром забезпечується наполегливим кільцем і болтом М8. Таке кріплення дозволяє ефективно рухатися по будь-якій дорозі. Колеса при русі не залежать від коліс мотоблока.

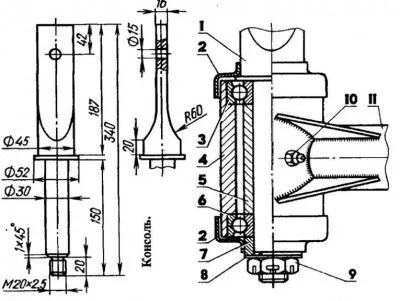

Надаємо вам креслення консолі і водила:

1 - з'єднує консоль;
2 - пильовики на підшипниках;
3 - перший підшипник 36206;
4 - корпус;
5 - розпірна втулка;
6 - другий підшипник 36206;
7 - дистанційна втулка;
8 - шайба;
9 - гайка М20х2,5;
10 - маслянка;
11 - водило (дишло) причепа.

Зчеплення нескладно зробити. Просто потрібно взяти трубу розмірами 60х30 мм і причепити її одним кінцем до лонжеронів, а другим (кінцями променів - з ланцюговому механізму), тобто консолі. Так ви зможете зробити Двопроменева водило.
