Як зробити підставку і медогонку своїми руками інструкція з кресленнями і відео
Самою трудомісткою і кропіткої операцією у бджолярів вважається відкачка меду зі стільників. Для цієї мети вони використовують спеціальні агрегати, звані медогонках. Придбання цього апарату в магазині - цілком реально. Але дуже часто цьому перешкоджає або відсутність фінансових можливостей, або такої конструкції, яка повністю б влаштовувала пасічника. В цьому випадку медогонка своїми руками - можливо, самий оптимальний варіант.
Хордіальний варіант знайшов найбільше поширення на терріторііУкаіни.
дерев'яна медогонка
Вся конструкція виготовляється з дерева, звичайно, за винятком металевих осі, шківів і підшипників. Відкачування меду в ній відбувається з двох рамок одночасно завдяки їх обертанню зі швидкістю близько 400-700 об / хв.

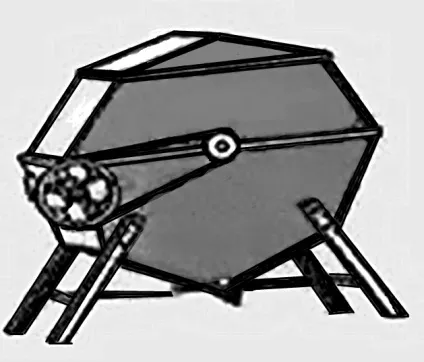

Зовні медогонка - вертикально розташований дерев'яний барабан, який має восьмигранну форму. У внутрішньому просторі барабана здійснюється обертання ротора, із закріпленими на ньому рамками. Складається саморобна медогонка з трьох частин. Кришка (А) знімна, що дозволяє без праці встановлювати рамки. Відокремлена частина Б дозволяє дуже просто знімати ротор, що необхідно робити в процесі промивки медогонки.
Матеріали і інструменти
Для того щоб зробити даний агрегат знадобляться наступні матеріали:
- сухі несмолиста отфуговать дошки товщиною 20 мм;
- дерев'яні рейки ширина яких дорівнює 40 мм, при товщині - 10 мм;
- дерев'яні бруски перетином 30х50 мм;
- дерев'яні бруски зі сторонами рівними 26 мм;
- алюмінієві пластики 20х40х3 мм.

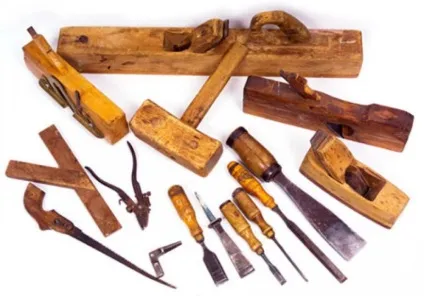

В процесі виготовлення знадобляться наступні інструменти:
- рубанок;
- фуганок;
- киянка або молоток;
- набір стамесок;
- ножівка по дереву;
- плотницький сокиру;
- плотницкий куточок.
Інструкція по виготовленню
- Для виготовлення апарату можна використовувати дерево практично всіх порід, які повинні відповідати двом умовам: вони обов'язково повинні бути добре просушеними і несмоліністимі. Дошки з допомогою фуганку вирівнюються і доводяться до розміру що не перевищує 20 мм. Для бічних стінок, які також обробляються за допомогою фуганку, бажано вибрати одну цільну дошку.
- Кожну частину корпусу по всьому периметру необхідно обшити двадцатімілліметровимі дошками, шириною в 190 мм. Розташовувати ці дошки слід таким чином, щоб їх волокна розташовувалися впоперек периметра. Вони робляться кілька довший, ніж це потрібно для обшивки, з тим щоб отфуговать їх після закріплення.
- За допомогою плінтусів, в якості яких використовуються рейки, що мають 40х10 мм, обшиваються нижні частини обрізів деталей А і Б. При цьому повинні бути враховані скоси на торцевих стінках корпусу. У нижній частині передньої стінки Б слід зробити отвір, через яке буде стікати мед. Його розмір не потрібно робити більш ніж 20х20 мм. Для його закриття виготовляється дерев'яна пробка.
Робимо підставку під медогонку
- Для того, щоб зробити підставку використовуються дерев'яні бруски розмір яких не повинен бути менше 30х50 мм.
- Кріплення ніжок здійснюється до нижньої частини куба (на кресленні вона позначена літерою В). Для надання більшої стійкості конструкції, ніжки кріпляться під кутом.
- Крім цього їх з'єднують між собою за допомогою перекладин.
- Щоб надати конструкції більшої міцності, слід місця приєднання ніжок змащувати столярним клеєм. Довжина ніжок повинна бути такою, щоб під зливний отвір спокійно вставало емальоване відро для збору меду.
Фотогалерея
Фото 1. Креслення пристрою дерев'яної медогонки
Фото 2. Схема повороту касет
Фото 3. Креслення складаний медогонки

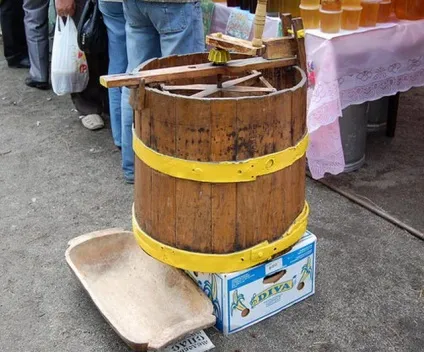

Фото 4. Пристрій з дерев'яної бочки
