Як зробити піч лачінянка своїми руками

Сьогодні ми поговоримо про винахід інженера-новатора, який зробив небачене: спорудив піч, яка на одному завантаженні працює до 7 днів. Зустрічайте, пиролизная піч Лачіняна. Креслення цієї диво печі викладено у вільному доступі і ми їх вам надамо. Ми розповімо вам за рахунок чого можливо настільки тривале і ефективне горіння, точніше, тління палива. Також відкриємо секрет розробника Лачіняна Сергія Суренович щодо продуктів процесу піролізу.

Принцип роботи печі Лачіняна

Піч імені Лачіняна Сергія Суренович

Піролізна піч Лачіняна Сергія Суренович працює методом повного спалювання палива і продуктів його піролізу. В інших печах піроліз має на увазі виділення газу з твердого палива, але дана конструкція має деякі відмінності. Крім газу, в процесі піролізу з палива виділяється ще й особлива рідина. У звичайних печах вона випаровується і виходить в димовідвод разом з продуктами горіння.

Чим особлива пиролизная піч Лачіняна? Креслення виробу включають в себе охолоджуючий бак, в якому збирається конденсат. Бак встановлений на самій трубі димоходу. Після того як в баку зібрався конденсат він подається в камеру горіння. Це сприяє:

збільшення ККД пристрою;
зменшення кількості конденсату в димоході.

Після того як було завантажено і підпалено паливо, піч герметично закривається. Герметичність - це обов'язкова умова для протікання низькотемпературної реакції, необхідної для процесу піролізу. У цьому режимі прилад пропрацює до семи днів і його можна залишати без нагляду. Крім цього є і високотемпературний режим, в якому працює пиролизная піч Лачіняна. Креслення залишаються при цьому незмінними. Високотемпературний режим досягається при відкритому піддоні, коли пристрій негерметично. У цьому випадку агрегат нічим не відрізняється від звичайної буржуйки. В таких умовах джерело тепла постійно вимагає нагляду.

Для розпалювання Лачінянкі можна використовувати як дрова, так і газовий пальник. Головне, щоб вугілля розгорілися, і піч увійшла в режим піролізу.

Під час роботи кришка корпусу розігрівається до 85 градусів, це дозволяє використовувати її в якості поверхні для підігріву їжі або води. Як для варки поверхня, на жаль, вона використовуватися не може, так як температура не настільки висока.

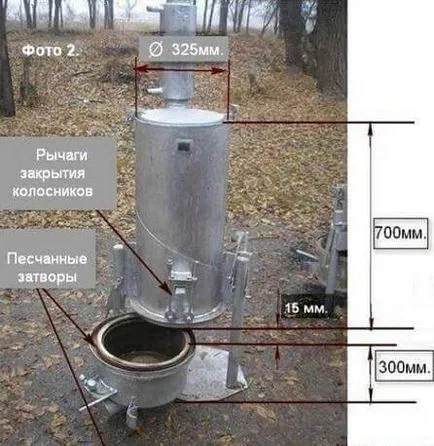

Конструкція піролізної печі Лачіняна

Щоб зробити піч Лачінянку своїми руками вам буде потрібно інструкція, в якій будуть описані всі елементи конструкції і етапи складання. Ця інформація вже є в мережі у вільному доступі. Ми ж коротко зупинимося на ключових моментах. Отже, конструкція печі Лачіняна (креслення):

крани для подачі повітря;
корпус;
кришка корпусу;
топка і колосники;
патрубки для циркуляції газів;
бак для збору конденсату;
димохід;
рама для установки;
важіль для піддону;
замки фіксаторів кришки і піддону.

Кришка оснащується для зручності ручками, щоб її було легше знімати. У піддоні збирається вся зола, а також він застосовується для распалкі печі. У конструкції два крана для подачі повітря: один на піролізні реакцію, а другий для распалкі.

Деякі моделі печей «Лачінянка», виготовлені своїми руками, мають ребра корпусу і димоходу. Додатково корпус може бути обгорнутий теплоізоляцією. Є кілька моделей печей, основна їх відмінність - це потужність, яка залежить від габаритів. Природно, чим більше конструкція, тим більше теплової енергії вона вивільняє в процесі роботи. Так, є невеликі агрегати на 50 м. Кв, а є і на 300 м. Кв.

Сергій Суренович як ущільнювачі вирішив використовувати річковий пісок. Виявляється, він не пропускає повітря і після того, як кромка кришки опускається в пісок, з'єднання стає герметичним. Як ми вже сказали, герметичність є необхідною умовою для того, щоб агрегат працював в заданому режимі протягом багатьох днів.

Етапи виробництва печі Лачінянкі своїми руками

Розмітка отворів в корпусі печі.

Виготовляється піч Лачінянка в певній послідовності:

виготовляється корпус з кришкою, а також резервуар для золи;
робляться всі необхідні отвори;
готуються пази, в які потім буде засипаний річковий пісок;
робляться газовідводи і колосники;
монтуються два крана, які служать для подачі кисню;
потім можна приступати до виготовлення заборника повітря;
вся конструкція встановлюється на раму і монтується важіль для піддону;
встановлюється димохід з резервуаром для збору конденсату.

На завершення на піч Лачінянку навішується вся фурнітура (кріплення, ручки, фіксатори). Якщо потрібно, то на корпус навариваются ребра, для збільшення площі теплообміну і, відповідно, потужності агрегату. Важіль піддону потрібен тільки в тому випадку, якщо схемою не передбачено шарнірне з'єднання піддону для золи і корпусу. В останньому випадку монтаж буде значно складніше.

Грубку Лачінянку можна зробити навіть зі старою бочки, головне, щоб метал був не надто тонким. Це важливо, тому що при распалке і в режимі «буржуйки» корпус сильно нагрівається.

Для корпусу з піддоном і кришкою використовується труба з однаковим діаметром. Брати тонкостенную трубу не слід, так як для роботи в високотемпературному режимі потрібен метал кілька міцніше. Креслення печі Лачінянка виконаний з розрахунком на трубу з товщиною стінки від 5 до 8 мм. При виготовленні кромки (пазів) для піску з двох пластин, приварених по колу, першої слід приварювати внутрішню частину. Робити це потрібно так, щоб шов лягав в самому пазу.

П ри виготовленні колосників печі Лачіняна, слід використовувати сталеві прутки і уникати чавуну. Вибираючи крани для подачі повітря, слід враховувати, що їм доведеться працювати в умовах підвищених температур, отже, вони повинні бути повністю металевими, без пластикових елементів. Підійде водопровідний кран на півтора дюйма з гумовими ущільнювачами. Гума цілком працездатна в даних условіях.Для корпусу з піддоном і кришкою використовується труба з однаковим діаметром.

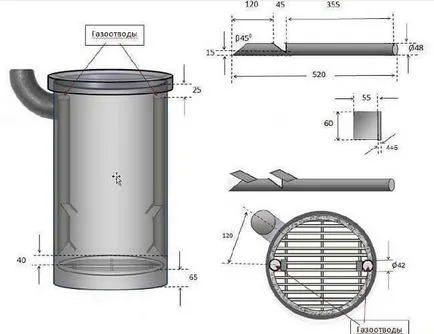

Схематична розмітка для установки газовідводів

Брати тонкостенную трубу не слід, так як для роботи в високотемпературному режимі потрібен метал кілька міцніше. Креслення печі Лачінянка виконаний з розрахунком на трубу з товщиною стінки від 5 до 8 мм. При виготовленні кромки (пазів) для піску з двох пластин, приварених по колу, першої слід приварювати внутрішню частину. Робити це потрібно так, щоб шов лягав в самому пазу.

Щоб уникнути утворення конденсату димохід повинен бути утеплений, або по можливості знаходитися в теплому приміщенні. Труба для відводу диму не повинна бути горизонтально розташованої. Потрібно дати невеликий нахил в сторону нагрівача, щоб конденсат стікав спочатку в конденсатосборник, а потім в піч Лачіняна.

Експлуатація печі Лачінянкі

Після того як у вас вже є пиролизная піч Лачінянка, потрібно знати як з нею поводитися. Мануал по експлуатації ми розіб'ємо на кілька розділів:

правила установки;
як правильно розпалити піч;
особливості застосування;
профілактичне обслуговування.

Ставиться пиролизная піч Лачіняна на рівну поверхню, вона не повинна хитатися. Так як конструкція має багато рухомих елементів (піддон, фіксатори кріплень та інше) місця навколо агрегату повинно бути достатньо. Крім цього, корпус печі може нагріватися до високих температур, тому потрібно робити відступи від стін. Краще, звичайно ж, щоб останні були покриті яким-небудь теплоізоляційним матеріалом, або оснащені тепловим екраном.

Коли закриваєте кришку або піддон, не варто силою вдавлювати його в пісок. Використовуйте молоток. При постукуванні пісок почне рухатися і кромка кришки безперешкодно в нього зануриться.

Конструкція печі Лачіняна неможлива без димоходу. До нього пред'являються такі ж вимоги, як і до димовідводи інших опалювальних приладів на газу або твердому паливі. Також вкрай важливо правильно розрахувати діаметр димоходу. Він повинен бути не менше перетину патрубка в печі, при цьому ні в яких місцях не повинно бути звужений, інакше пропаде тяга.

Щоб розпалити піч Лачіняна в топку засипається вугілля великої фракції, без пилу. У піддоні розводиться вогнище. Потрібно відкрити обидва крана для подачі повітря, а піддон закрити нещільно. Після того як вугілля розгориться піддон можна герметично закривати, а в топку засипати вугілля ущерть. Після закінчення години грубку можна переводити в піролізний режим. Для цього повністю перекривається нижній кран і практично повністю перекривається верхній кран.
