Як зробити патч-корд UTP (RJ45) на 4 або 2 пари
Сьогодні кабельний Інтернет або цифрове телебачення є в кожній другій квартирі багатоповерхівки. Всередині квартири ставитися ADSL-модем, Wi-Fi роутер або оптичний термінал і від нього до комп'ютера або ТВ-приставки простягається кручена пара. Першочергові з'еднання, як і прокладку кабелю всередині приміщення, беруть на себе монтери провайдера. Але ось з часом може виникнути необхідність в підключенні ще одного комп'ютера або ноутбука до домашньої мережі і для цього потрібно зробити мережевий патч-корд. Можна викликати майстра і заплатити гроші, а можна все виконати самостійно. Як? Зараз розкажу!
Що нам знадобитися. З матеріалів - само-собою кабель UTP cat. 5e - так звана кручена пара. Вона може бути чотирьох і восьми-жильної. Краще брати восьми-жильний кабель, так як він зазвичай краще якістю і може працювати на більших відстанях, ніж четирёхжільний. До речі, якщо прокладаєте гигабитную мережу - то використовувати доведеться тільки восьміміжільний (чотіріпарного) кабель. Так само будуть потрібні коннектори RJ45. На один мережевий кабель потрібні 2 роз'єми.
Так само щоб обжати патч-корд обов'язково потрібен спеціальний обжимний інструмент - крімпер. Хоча він і коштує відносно недорого - його завжди можна взяти у друзів або знайомих. У кого-небудь він обов'язково знайдеться.

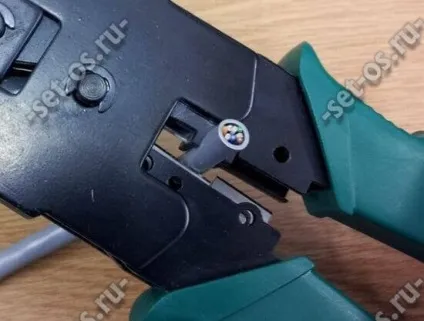

Так само стане в нагоді і зачистной інструмент. Але через брак такого - зійдуть і леза крімпер. Очищаємо кінець кабелю від обплетення приблизно на півтора сантиметра:
Розплітаємо жили кручений пари:

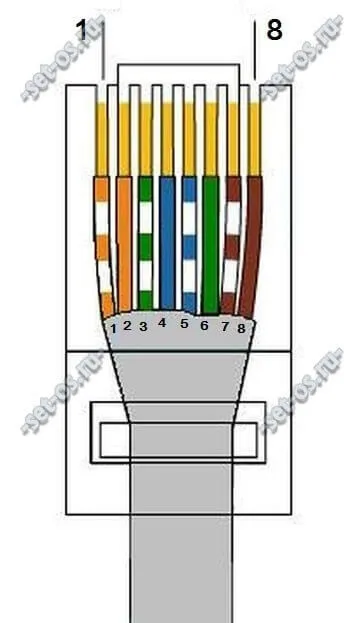

Тепер їх треба розкласти в правильному порядку. Для восьми-жильного кабелю зазвичай використовується ось така колірна розкладка:
У такого варіанту розкладки є називання - T-568B. Є ще одна розкладка кабелю - T-568A, але її використовують рідше:
Для чотирьох-жильного кабелю (дві пари) - розкладка така:
Тобто для роботи Ethernet на швидкості 100 Мегабіт в секунду використовуються лише 2 пари проводів який використовують в коннекторе контакти 1,2,3 і 6:
Тепер треба рівненько підрізати кінці розкладеного кабелю як на фото:
Далі одягаємо на нього коннектор RJ45. При цьому роз'єм треба тримати контактами до себе:
Одягнувши коннектор на провід, поверніть його до себе лицьовою стороною:

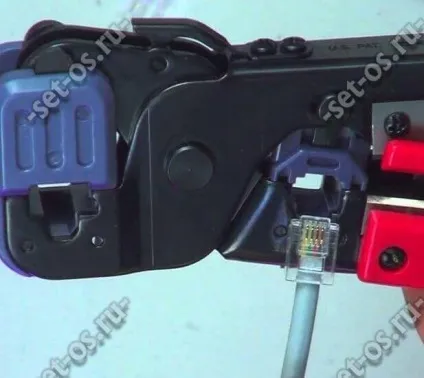

Всі проводки повинні дійти до кінця роз'єму. Тепер можна вставити патч-корд в крімпер і обжати:
Я зазвичай обжимають мережевий кабель пару раз на кожен коннектор. Справа в тому, що деякі контакти можуть з першого разу не дотиснули, а з другого точно встануть на місце.
Ось і все - мережевий патч-корд обжатий і готовий до використання.
