Як зробити обігрівач з інфрачервоної плівки своїми руками
Скептики стверджують, що ІК промені шкідливі для людини. При цьому охоче ніжаться на пляжі, забуваючи про те, що Сонце - найпотужніший випромінювач цих променів. Наша зірка гріє Землю мільярди років, а природа існує. Але в скептицизмі є і частка правди. Всі ми отримували опіки загоряючи на пляжі, дотик до гарячій сковороді, окропу або будь-якого сильно нагрітому речовині неминуче призведе до травми.
Щоб уникнути цього, природного, ризику розроблений обігрівач з інфрачервоної плівки, зробити який своїми руками не становить труднощів. Відмінною особливістю опалення ІК променями є той факт, що нагрівається не повітря, а предмети. Таким чином споживач починає відчувати тепло практично моментально після включення цього обігрівача. У традиційних системах опалення нагрівачі спочатку повинні підняти температуру самих себе, потім повітря в приміщенні і тільки після цього ми починаємо зігріватися.
Пристрій
Обігрівач, зроблений для використання випромінювання, не має рідкого теплоносія, який може протікати або замерзнути, якщо взимку виїхати на кілька днів і відключити систему. Відсутні котел, насос труби і батареї. Всі його складові.
- Нагрівальний елемент - лампа, спіраль або нитку, які виробляють теплову енергію.
- Відбивач, що розподіляє тепло по приміщенню.
- Провід.
- Терморегулятор, за допомогою якого встановлюється рівень нагріву.
Виготовити найпростіший інфрачервоний обігрівач своїми руками може дитина. Для цього досить помістити лист фольги за батарею опалення. Для виготовлення електричних приладів такого типу існує маса схем. Можуть бути використані різні джерела тепла - від спіралі для електричної печі до склеєних листів пластику з графитной прошарком. Широкий асортимент відбивачів, аж до фольги від шоколадок і пристосований регулятор напруги.

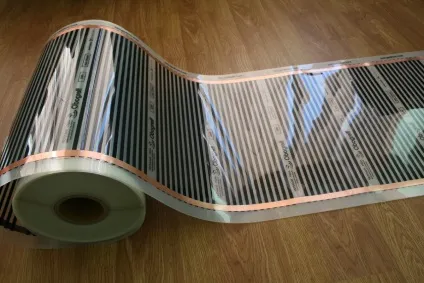

інфрачервона плівка

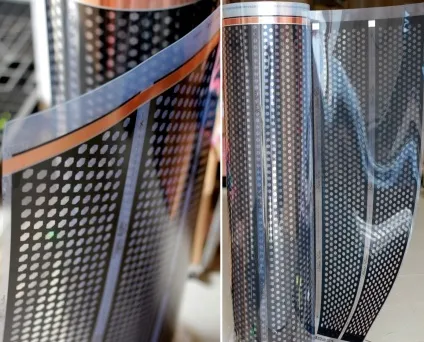

Найсучаснішим матеріалом для виготовлення обігрівача своїми руками є інфрачервона плівка. Складається з трьох шарів.- Основа. Електротехнічний полімер, який має високі параметри огнеупорности.
- Середній, робочий, шар - карбонове неткане полотно, яке є нагрівальним елементом. Срібні та мідні контактні шини.
- Зовнішнє ламінування виконано з того ж речовини, що і основа плівки.
Оскільки для установки не потрібно спеціальної підготовки поверхні, а сам матеріал гнучкий такий обігрівач з інфрачервоної плівки своїми руками нескладно змонтувати на будь-якому профілі і матеріалі стіни, підлоги або стелі.
Порядок виконання робіт
- При виборі схеми ІК опалення в якості основної слід пам'ятати, що загальна площа обігрівача складе близько 70% площі приміщення.

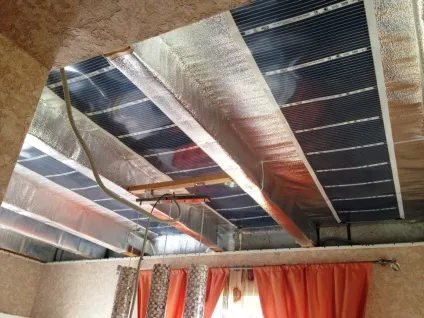

- У разі установки на стелю висота повинна бути не менше 2,5 м.
- Не можна проводити збірку схеми при мінусовій температурі навколишнього середовища.
- Накресліть межі ділянок, на яких буде зібраний нагрівач. Збираючи інфрачервоний обігрівач своїми руками схема обмежень повинна бути неухильно дотримана. Дерев'яні і металеві елементи будівлі повинні мати дистанцію від плівки більше 50 мм. Відстань до електроприладів і кабелів сторонньої проводки - не менше 20 см. Кожна ділянка повинен мати навантаження, обмежену до 10 А. Провід, якими будуть підключатися фрагменти плівки прокладаються на відстані 2,5 см від краю ділянки.
- Розрахуйте місця підключення деталей обігрівача, і закріпіть дроти. Кожен лист повинен бути підключений до магістральної комунікації паралельно, для цього використовуйте мідний дріт з площею перетину 1,5 мм2.
- На цьому етапі бажано запросити професійного електрика для консультації як зробити інфрачервоний обігрівач своїми руками не порушивши порядок підключення електрики. З'єднайте проводку підключення плівки з магістралями, що йдуть до точок установки терморегуляторів. Сумарна потужність ділянок, що підключаються на один регулятор має відповідати його потужності. Магістралі виконуються з проводів 2,5 мм 2. Доведіть їх до точки з'єднання з основним кабелем.
- Встановіть на всю площу поверхні відбивач товщиною 5 мм. У місцях, де будуть підключатися прилади виведіть дроти.
- Закріпіть плівку в призначених для цього точках.
- Зафіксуйте терморегулятори.
- З'єднайте і ізолюйте всі контакти.
- Увімкніть обігрівач. Доторкніться рукою, має виділятися тепло, але не викликати почуття опіку.
- Встановіть декоративний шар, відстань до плівки може складати від 10 мм до 150 мм. Для стін і стель краще обрати вологостійкі матеріали. Якщо роботи проводились на підлозі, то прямо на плівку можна укласти лінолеум, ламіновані покриття, паркет, ковролін або плитку.
Тепер, коли питання як зробити обігрівач своїми руками вирішене, розглянемо можливі причини і методи ремонту такої системи.
Одним з основних переваг цієї схеми опалення є її живучість. Карбонові смуги працюють по всій своїй поверхні, а їх контакт з шинами здійснений на всю довжину матеріалу. За рахунок цього, навіть в разі пробою в одному або декількох місцях, що залишилася площа кожної ділянки або смуги плівки буде продовжувати працювати.
Цей ефект можна порівняти з листом металу, на який подали електричний струм. Можна зробити отвір в будь-якій точці, все одно сам лист залишиться під напругою. При такому пошкодженні ремонт інфрачервоного обігрівача не потрібно
Припустимо, що стався обрив проводу, і один або кілька ділянок перестали працювати. При такому дефекті буде продовжувати гріти залишилося площа обігрівача, адже кожен фрагмент підключений паралельно.
Усунути цю поломку, не розбираючи декоративний шар неможливо. Єдиним методом боротьби з проблемою можуть бути заходи профілактичного характеру. Під час установки намагайтеся уникати великих фрагментів, тоді вихід з ладу малого ділянки не вплине рівень обігріву. Надійно кріпите контакти. Не перевантажуйте провід. Крім того, така несправність мають вкрай низький ступінь ймовірності. Ми сміливо ставимо на стелю гіпсокартон, під яким проходять дроти до люстри або прибираємо кабель під штукатурку.
Єдиною реальною загрозою, яка може змусити зробити ремонт інфрачервоного обігрівача своїми руками є розплавлення декількох листів. Може статися через перегрів, але для цього повинні співпасти декілька умов.
- Поверхня, яка передає тепло в приміщення повинна бути закритою значним теплоізоляційним предметом. Як приклад наведемо кинутий на підлозі матрац. Якщо обігрівач змонтований на стіні або стелі таке, природно, статися не може. Загроза існує тільки для підлогового варіанту.
- При досягненні температури 70о С повинен спрацювати терморегулятор і відключити нагрівається деталь. Значить одночасно кинули на підлогу теплу ковдру і поламався регулятор. Принцип його роботи заснований на законах фізики. У міру нагрівання знаходиться в датчику речовина розширюється і розмикає контакт. Дефект неможливий. Якщо такої речовини там немає це буде виявлено при первинній перевірці.
- Всі матеріали, використовувані при виробництві плівки, мають високу жаростійкість. Основа витримує температуру в десятки разів вище. Карбоніт, срібло і мідь здатні нагріватися сильніше і не мати від цього шкоди.
- Навіть якщо сталося диво і лист перегрівся він тільки втратить свою форму і буде продовжувати функціонувати, але з дещо меншим коефіцієнтом корисної дії.
