Як зробити навіс 10 на 8 м без внутрішніх опор

Добрий день, хочу побудувати навіс розміром 10 * 8 метрів, висота 3,5 метра, але обов'язково без внутрішніх опор, тому що це буде нібито сцени для репетицій. Майданчик рівна і ні до чого не прив'язана, яка повинна бути конструкція і дах, полікорбатат (тренування влітку. Буде захист від сонця) або ондулін або профнастил?

Привіт, Денис з Ростова-на-Дону!

Подібні навіси дуже часто роблять в господарствах, де є кілька легкових автомобілів або сільськогосподарська техніка. Будинки під них обходяться у багато разів дорожче. А так - поставив і від опадів приховані (правда тільки зверху, а не з боків, інакше споруджувати треба і стіни, нехай навіть і легкі), і ремонтувати можна.

Для виготовлення навісів подібного типу зазвичай використовують металевий сортамент, тобто куточки, швелера, таври, двотаври.

Відразу слід сказати, що дерево при таких розмірах споруди застосовується вкрай рідко, а якщо і застосовується, то в комбінації з металом.

Та й металу йде багато, а він зараз коштує не дешево. З'єднання металевих елементів повинно бути здійснено зварюванням і кваліфікованим зварювальником. Болтові з'єднання зажадають набагато більшого часу і матеріальних витрат на свердління отворів, самого кріплення, тому їх масово і не застосовують.

Основне навантаження буде здійснюватися на стійки-колони споруди. Тому їх слід робити оптимально з швелерів, не нижче профілю десятого номера (велика полиця дорівнює 100 міліметрів, мінімальна - 46 міліметрів).

Можливе використання профільної труби перерізом 100/100 міліметрів.

Відстань між стійками - від 2,5 до 3 метрів. Стійки встановлюються в ямки-бурки глибиною в один метр (для вашого Ростовського регіону). Бурки бутятся каменем, великої щебінкою і заливаються цементним розчином, можна бетоном марки М150, не нижче. Все виставляється строго по вертикальному рівню.

По верху стійок на висоті вказаної вами в 3,5 метра, робиться обв'язка з такого ж швеллера.Лучше, якщо широкої полицею вниз, тоді буде більше довжина зварних швів і, відповідно, вище міцність.

Протилежні стійки, розташовані по 10 метрової довжини навісу, пов'язують таким же швелером, або швелером №8 (це економніше).

Стійки зміцнюють по їх верху розкосами з сортаменту (як мінімум куточком з полицею 63 міліметра) або профільної трубою 60/60 міліметрів так, як вказано на ескізі. Цим знижується величина можливого прогину поперечних елементів.

Нижче наводиться схематичний ескіз каркаса з двома можливими варіантами покрівлі - двосхилим і сферичним.

Покрівля навісу - один з найбільш проблемних вузлів конструкції. Практика показує, що вона є одним із найбільш вразливих вузлів. Якщо її роблять абсолютно плоскою, то це загрожує протечками дощової води, скупченням листя дерев, пилу і бруду. А в деяких випадках, коли конструкція недосконала, то і обваленням від скупчення снігу. (Ось коли потрібні підтримують стійки в центрі навісу, які вам так заважали б!)

Тому плоскі покрівлі робляться у виняткових випадках. Набагато оптимальніше мати їх зі скатами а ще краще сферичними. Для чого потрібно виготовлення гнутих профілів на спеціальному обладнанні, яке ще треба пошукати по місту. Якщо таке знайдете, то було б добре.

Матеріал закриття покрівлі при прямих схилах даху - металопрофіль з оцинковки (простий або фарбованої) з трапецієподібної формою профілю і висотою профілю не менше 40 міліметрів.

При гнутих профілях частіше використовують катепал або полікарбонат. Перший представляє з себе різновид руберойду. Полікарбонат при використанні на подібних дахах беруть максимально наявних товщини. Колір краще не просто прозорий, а тонований. Тоді і захист від сонячних ультрафіолетових променів буде ефективніше.

Решетування з обрізної дошки товщиною не менше 25 міліметрової толщіни.Крепеж матеріалу покрівлі при використанні металопрофілю - покрівельними саморізами, при використанні Катепала - чорними саморізами по дереву, при полікарбонатному варіанті - саморізами з наявністю прессшайбою. При полікарбонатному варіанті для стику листів використовують стикувальні елементи (такі, що застосовуються при монтажі вінілової вагонки).

Ось, в загальних рисах, і вся конструкція, при її монтажі знадобляться насамперед досвідчений зварник і нормальний будівельник-шабашник, що має досвід різних робіт, не рахуючи підсобних робітників, в якості яких можуть бути використані ваші знайомі.

Природно, що можливі і десятки інших варіантів конструкції вашого навісу, мною описаний лише один і з орієнтовними розмірами, які допускають певні відхилення в межах розумного.

Інші питання по темі дахів:

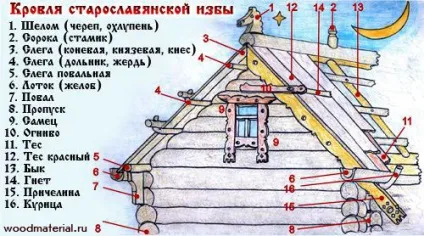

Схема покрівлі старослов'янської хати
