Як зробити медогонку і касету для медогонки, радіальний механізм своїми руками

Коли мало грошей, пасічнику вибирати не доводиться. У випадках, якщо на покупну медогонку коштів бракує або просто шкода їх витрачати, можна спорудити пристрій своїми руками. Основний матеріал для створення медогонки - це деталі пральної машини. Медогонки бувають радіальні і електричні.

підготовка деталей

Краще спочатку розібратися, яке обладнання придбати, а яке зробити своїми руками. Медогонка складається з трьох основних деталей:

величезна ємність, в якій повинні міститися інші матеріали;
приводний механізм, який зроблений з конічних шестерень, ручок і рухається основи для підрамників;
добре пересуваються підрамники;
касета.

Багато задумаються, навіщо нам потрібна стара пральна машина? У пральних машин є величезні баки, які робили з якісної нержавіючої сталі. Такий матеріал, як нержавіюча сталь. стійкий до оксиду і легко відмивається від різних забруднень. Тому за основу саморобної медогонки ми візьмемо пральний бак.

додаткові інструменти

Крім прального бака «Сибір» або «Алма-Ата», нам буде потрібно:

спеціальна балка з металу з певними параметрами, довжина балки буде залежати від діаметра прального бака;
металевий кронштейн приводного механізму з товщиною 4 мм і шириною 80 мм;
сталева рукоятка для створення обертання приводного механізму;
сталева основа, яка буде утримувати підрамники;
два підрамника зі сталі і дроту;
дві шестерні в формі конуса - бічна і центральна;

Центральна шестерня повинна бути більше і товщі, ніж бічна.

вал для центральної шестерні. Для створення вала можна використовувати твердий і сталевий стрижень, який буде витримувати великі навантаження і підходити по діаметру;
затвор для скидання меду. Зробити цю деталь можна зі сталевої пластини.

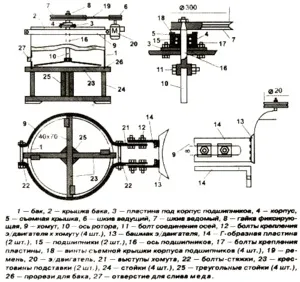

При створенні затвора пластину прикручують у дна медогонки і закривають отвір для скидання меду. Якщо ви не хочете робити ці речі своїми руками, можна звернутися в слюсарну майстерню з проханням про допомогу. Крім цих деталей, ще вам будуть потрібні наступні інструменти: лещата, кувалда, спеціальна лампа, ковадло, верстат для роботи, болгарка і зварювання. Якщо ви хочете краще розібратися в механізмі медогонки, можете ознайомитися з кресленням.

Читайте також: Бджільництво та видобуток меду диких бджіл

Збірка саморобної медогонки

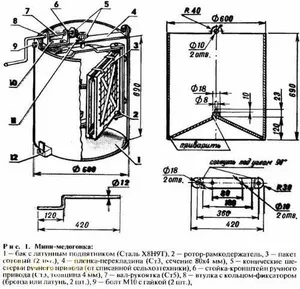

Зробити медогонку своїми руками просто. За часом цей процес займає близько 30-40 хв. Але це за умови, якщо ви зробили деталі, ідеально відповідними один одному. Спочатку займемося створенням підрамників. Першою дією буде визначення розмірів, адже підрамник повинен легко вміщати в себе спеціальну рамку розмірами 435х300 мм. При створенні підрамника потрібно звертати увагу саме на корпусні рамку. Ознайомтеся уважно з кресленням, щоб зрозуміти, як все це робиться. Зі спеціального куточка і дроту скручуємо підрамник з потрібними розмірами. Якщо ви хочете зробити рамки стандартного розміру, варто зменшити габарити підрамника.

Що потрібно зробити?

беремо дві смужки зі сталі товщиною 1 мм і довжиною 520 мм. Потім складаємо з них прямокутник і з'єднуємо між собою болтиками;
спеціальним свердлом робимо кілька маленьких дірок по периметру прямокутника, а потім натягуємо сітку;
створюємо другу дротяну сітку і беремо дві металеві смужки, а потім згинаємо з неї два швелера;
між швелерів потрібно закріпити дротові сітки і потім заглушити торець, приварив смужку зі сталі;

Щоб уникнути деформації підрамників, до них варто приварити по одній металевій смужці.

з одного підрамника ми приєднуємо дві скоби на швелер: одну - зверху, іншу - знизу;
другий підрамник робимо так само, як і перший, потім відкладаємо ці деталі в сторону.

Наступний крок - створення ємності для медогонки.

Щоб пральний бак ідеально підійшов для основи, потрібно заварити непотрібні отвори і дірки. Варто поставити латки з листів нержавіючої сталі, а також взяти електрод. Після всіх дій потрібно налити воду в бак. Якщо бак не пропускає воду, значить, ви зробили все правильно.

Наступний крок - організація спеціального отвору для меду.

Читайте також: Скільки крил у бджоли. Особливості будови тіла

Беремо дриль і свердло і робимо отвір в стінці бака, яке знаходиться у самого дна. Необхідний діаметр отвору - 25 мм. Після цього вставляємо в отвір гумове і щільне кільце. Потім беремо спеціальну пластину зі сталі і робимо в ній отвір. Потім робимо отвір трохи вище у зливного отвору медогонки. Ставимо пластину на болт з шайбами. Не забудьте підігнути пластину, щоб можна було її зрушувати в сторону, коли знадобиться відкрити слив. Далі займаємося згинанням поперечини і створюємо ще кілька отворів. Отвори варто просвердлити в центрі поперечини для центральної шестерні.

Ну і останні крок: кладемо поперечину посеред отвори бака, поділяємо його навпіл, а потім намічаємо місця, де ми зробимо кріпильні отвори для установки поперечини.

беремо шпильку і вставляємо її в центральний отвір поперечини, зверху ставимо на неї шестерню і прихоплює гайкою;
знизу на шпильку ставимо ротор;
приєднуємо планку спеціальної гайкою;
робимо пряму планку і створюємо отвори;
вставляємо шпильки в скоби підрамників, фіксуємо весь механізм за допомогою гайок.

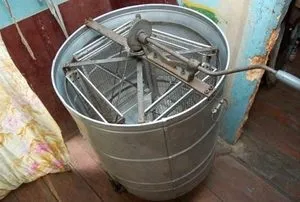

Ось практично і готова медогонка своїми руками. Залишається приєднання приводу. Це справа краще довірити професіоналам. Ще практикуються способи створення медогонки за допомогою бочки, але цей процес набагато складніше. Як зберігається касета? Вона повинна зберігатися в надійному і захищеному місці, де немає вологи. Після використання касета промивається.

висновок

Якщо ви задавалися питанням, як зробити медогонку своїми руками, тепер у вас є відповідь. Касети для радіальних медогонок краще купити. але вони коштують досить дорого, тому можете спробувати зробити їх своїми руками. Якщо хочете придбати медогонку, ви повинні знати, що вони класифікуються за розташуванням касет, частіше вибирають радіальні.

Читайте також: Вулики для бджіл своїми руками: креслення, схема і опис
