Як зробити лазерний гравер своїми руками 25 фото

Будучи учнем середньої школи з інженерним ухилом, мені поставили завдання створити самостійний проект. Я вирішив спроектувати і зробити своїми руками лазерний гравер. Що з цього вийшло, дивіться самі.

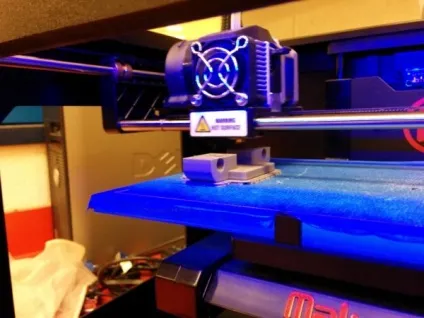

За допомогою програми Інвернтор я створив дизайн гравера, в подальшому і всі деталі, які я пізніше роздрукував на 3-д принтері.

Я вперше використав 3-д принтер, і був здивований тим, наскільки добре вона працює. Раніше я думав, що 3-д друк марна, але це виявилося не так.

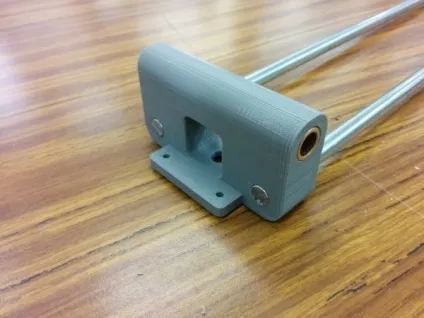

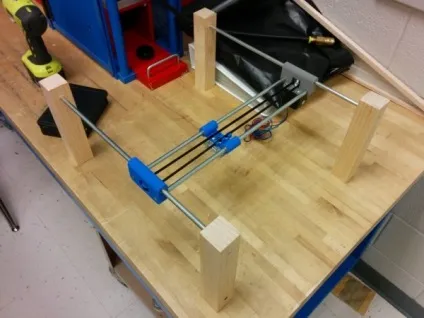

Металеві стрижні служать в якості осі у, в той час як вся конструкція ковзає уздовж осі х. Металеві підшипники змащені маслом для зменшення тертя.

Я зробив радіатор для лазера вручну з алюмінію і ребер охолодження від старого компютера. Ця частина містить лазерний діод і ковзає уздовж осі у.

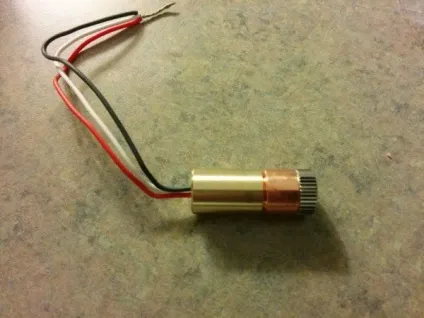

Я придбав лазерний діод потужністю 2Вт 440нМ, також ще необхідні драйвер і об'єктив. Загальна вартість склала $ 100.

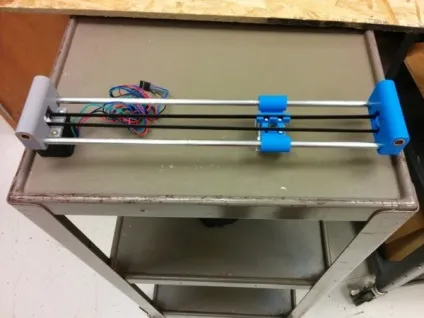

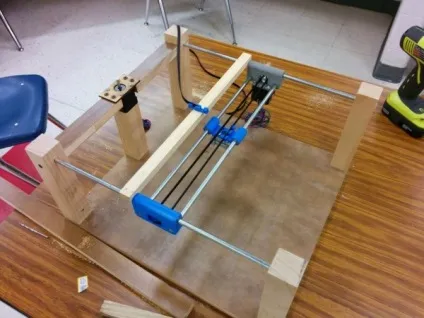

Встановлюємо кроковий двигун і ремінь для переміщення по осі y.

Перед кріпленням необхідно переконатися, що каретка плавно ковзає по осі х і у.

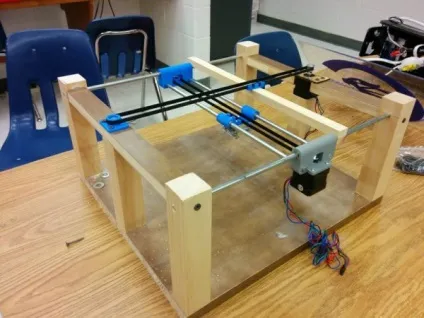

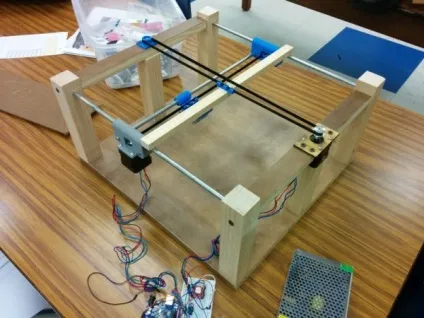

На цьому знімку Ви можете побачити кроковий двигун, що відповідає за переміщення по осі х. Для простоти конструкції я використовував тільки 2 двигуна і 2 ременя.

Я не був упевнений, що одного ременя і двигуна буде досить для переміщення по осі х, але, на щастя, цього було достатньо.

Підключивши двигуни до контролеру Arduino, я перевірив пересування по кожній осі.

Я спробував вигравіювати напис «Hello World!».

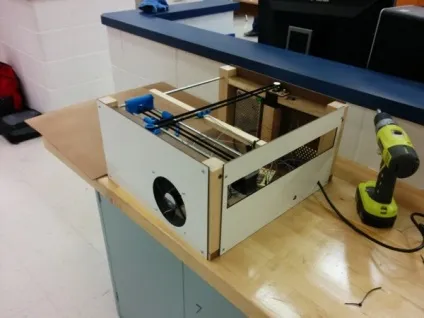

Стінки гравера виконані з білої дошки, отвори вирізалися за допомогою лазерного різака. Для витяжки диму з корпусу гравера, я встановив комп'ютерний вентилятор.

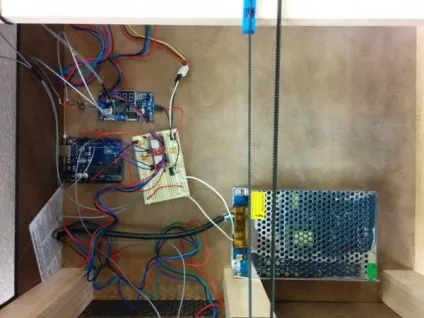

Схема досить грізна. На цьому знімку, зліва направо, підключені контролер Arduino, регулятор напруги, драйвер для лазера і крокової двигуна, блок живлення.

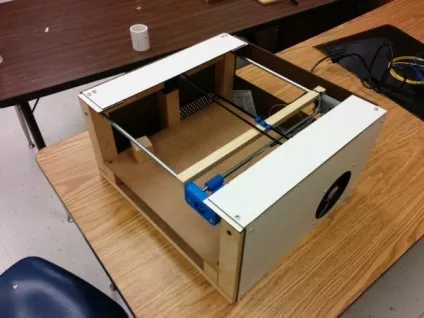

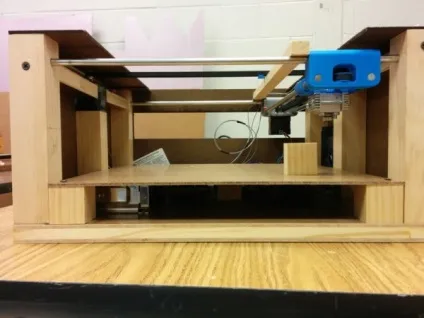

Ця дерев'яна платформа закриває електроніку, а також служить підставкою для матеріалу, на якому буде виконана гравірування.

Все, що залишилося, це захисний чохол, щоб захистити користувача від шкідливого лазерного випромінювання.

Відкидна кришка виконана з помаранчевого акрилу, яка призначена для блокування ультрафіолетового світла. Я виявив, що акрил здатний блокувати синій лазерний промінь.

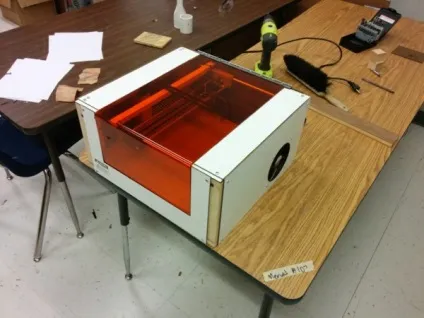

Готовий гравер виглядає досить професійно.

Лазерний гравер в роботі.

Ось результат в порівнянні з оригіналом. Гравер працює набагато краще з твердими квітами.

Найбільш успішна гравірування.

Вирізати деталі вдається з коркового дерева і паперу, я думаю, що це буде корисно при моделюванні літаків, кораблів тощо. Процес р езкі відбувається на менших швидкостях, в порівнянні з гравіюванням.

Готова шестерня. Дякую за увагу!
