Як зробити коаксіальний димохід своїми руками вимоги до установки, монтаж, експлуатація та інше
Що таке коаксіальний димохід
Автономна система обігріву житла при будь-якому пристрої вимагає повного відведення продуктів згоряння. Традиційні системи димоходів застосовуються і в наш час. Однак на зміну їм приходять нові пристрої, які вирішують одночасно кілька завдань - коаксіальні димоходи.
Їх поява пов'язана з вирішенням проблеми спалювання палива в печі, яке відбувається за участю кисню з приміщення, що обігрівається. Якщо не відновлювати концентрацію провітрюванням, в приміщенні стає душно і некомфортно. Висновок очевидний - ізолювати пристрій спалювання палива (котел) і подавати кисень в піч з зовнішнього простору. Для цього використовували двошарові труби, в яких повнутренней виводяться продукти горіння, по зазору між внутрішньою і зовнішньою - повітря з вулиці.
Пристрій коаксіального димоходу
Переваги димоходів коаксіальної конструкції
Вони полягають в наступному:
недоліки
До таких відносять схильність внутрішньої труби до обмерзання. Це стає можливим через низьку температури димових газів вже на виході з печі. В результаті утворюється конденсат, який і замерзає при температурі зовнішнього повітря нижче -15 градусів, що дляУкаіни зовсім не дивина. Ступінь обмерзання може повністю перекрити канали руху газів і повітря, що означає аварійну ситуацію.
Увага! Не можна допускати повного промерзання труби, від цього виходить з ладу обладнання котла.
Як показує практика, такі явища частіше виникають від бажання максимально підвищити ефективність системи за рахунок зменшення діаметра внутрішньої димоотводним труби, що призводить до зниження температури газів аж до «точки роси», підвищеної конденсації і, відповідно, до утворення криги.
Пристрої для видалення продуктів горіння такого типу поділяються за кількома ознаками.

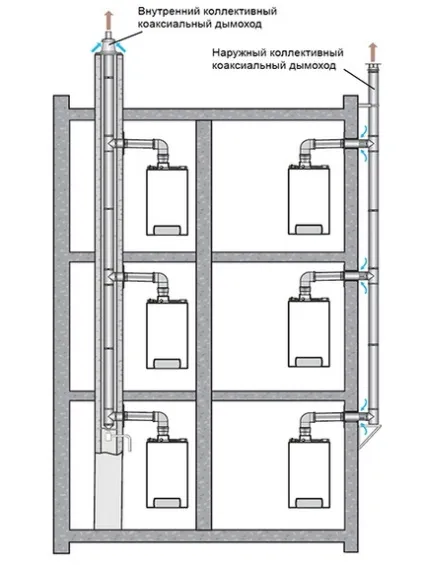

Внутрішні і зовнішні системи
Системи внутрішні розташовують в спеціально влаштованих при будівництві будинку шахтах. Вони ні в якому разі не контактують з житловим простором. В окремих випадках такі пристрої влаштовуються в стандартному цегляному димоході, але потрібно відзначити незручність таких димоходів для обслуговування і ремонту.
Способи влаштування димаря в будинку
Зовнішні системи димоходів влаштовуються безпосередньо на стіні будинку із зовнішнього боку. Є думка, що вони псують дизайн будинку, тому їх розташовують з виходом на внутрішній дворик. Така схема пристрою проста в монтажі і зручна в обслуговуванні та ремонті.
Висновок коаксіального димоходу через стіну будівлі
Холодні і утеплені пристрої
Як вже зазначалося вище, в умовах наших суворих зим димохід промерзає. Щоб уникнути такого ефекту потрібно провести утеплення димоходу. Для цього застосовують декілька способів:
- Використання додатково кожуха з труби більшого діаметру. При цьому проміжок між зовнішньою трубою і кожухом заповнюється утеплювачем. Для цього використовується мінеральна вата;
- Зовнішня труба коаксіальної системи обертається рулонних утеплювачем. Поверх цього шару намотати захисну сорочку з алюмінієвої фольги і закріпити її хомутами. Напрямок намотування виконувати таким чином, щоб виключалося протікання вологи всередину шару, що утеплює, тобто виробляти її від низу до верху.
Вертикальний або горизонтальний висновок
Спочатку коаксіальні конструкції розроблялися як виключно горизонтальні пристрої. Але це теорія, а на практиці вирішальним фактором стає розташування теплового агрегату, яке в ряді випадків вимагає комбінованого виконання.
Вертикальні висновки використовуються тільки для котлів без примусової тяги.
Внутрішній вертикальний і зовнішній комбінований коаксіальний димохід
Конструкція і принцип дії
У комплект коаксіального трубопроводу входить різна кількість деталей в залежності від схеми пристрою димовідведення.
Конструкція коаксіального димоходу
- перехідник для приєднання до топкового агрегату;
- коліно 90 градусів для зміни напрямку трубопроводу;
- Труба коаксіальна пряма. Конструктивно складається з двох частин, розташованих одна в іншій з поздовжніми перегородками між ними;
- сполучна муфта з ущільненням і хомут стягнутий для зміцнення стику;
- повітрозабірник.
Принцип дії димоходу такої конструкції полягає в тому, що при згорянні палива утворюються топкові гази, відразу спрямовуються в трубу. Создающаяся зона зниженого тиску заповнюється зовнішнім повітрям по каналу між стінками труб. Гріючись по ходу від внутрішньої труби, він потрапляє в топку і підігрітий кисень активно вступає в реакцію з паливом. При цьому ККД пристрою значно зростає. Охолоджувана зовнішня стінка сприятлива для пожежної безпеки пристрою.
Матеріали і інструменти для монтажу димаря
Комплектність димоходу залежить від місця розташування теплового агрегату. Пристрій складається з ряду стандартних вузлів, які дозволяють виконання димоходів будь-яких конфігурацій. Модулі модифіковані, що сприяє легко укомплектувати пристрій необхідними деталями і спрощує монтажні роботи. При створенні коаксіального димоходу використовуються такі вузли:
- труби прямі - основний елемент димоходу;
- трійники - виконуються під кутами 30, 90 і 45 градусів, призначені для зміни напрямку при монтажі;
- муфти та відводи кутові - з'єднання труб;
- збірники конденсату - використовуються на кожному вертикальному ділянці, забезпечені водяним затвором для запобігання підсосу зовнішнього повітря, від цього знижується тяга в димоході;
- вставки з ревізійними віконцями для ремонту і обслуговування димоходу;
- Вхідні і вихідні насадки - йдуть в комплекті з оголовками, застосовуються для виведення пічних газів і забору повітря з атмосфери. Насадка вихідна встановлюється на віддалі від повітрозабірника, щоб уникнути змішування чистого повітря з продуктами згоряння;
- перехідник - пристрої для підключення димаря до генератора тепла;
- кріпильна арматура у вигляді фланців, хомутів і кронштейнів;
Матеріалом для виготовлення елементів димоходу може служити:
- Сталь листова нержавіюча.
- Лист оцинкований.
- Термостійкий пластик.
- Сплави алюмінію.
Загальною вимогою для них є стійкість до температур не нижче 250-300 градусів.
При складанні димоходу використовується найпростіший інструмент для установки кріплення, такий як викрутки і ключі. Для кріплення кронштейнів до стін знадобиться електродриль і пластикові вкладиші - дюбелі. Отвір в цегляній стіні можна виконати шлямбуром і зубилом.
Підготовка до монтажу димаря
Незважаючи на гадану простоту процесу складання димоходу, вона повинна відбуватися за певним алгоритмом:
- Купівля генератора тепла. Слід враховувати, що коаксіальні димоходи застосовуються тільки з пристроями закритого типу з примусовою тягою. Потужність їх становить до 30 квт.
- Визначення місця установки, закріплення.
- Виконання ескізного проекту димоходу з урахуванням відводів, підйому і інших особливостей, що залежать від архітектури будівлі.
- Придбання комплекту стандартних деталей, що забезпечують точне виконання вимог ескізного проекту.
На цьому підготовчі роботи можна вважати завершеними.
Монтаж коаксіального димоходу своїми руками
Перед тим як приступити до складання димоходу, потрібно чітко засвоїти основні регламентуючі положення:
Правила будови відведення продуктів горіння
При складанні димоходу потрібно дотримуватися наступних правил:
- Пряма ділянка, що перетинає стіну, повинен встановлюватися з ухилом 3 градуси в сторону вулиці для безперешкодного стоку конденсату.
- Димарі канал на всьому своєму протязі не повинен включати в себе більш двох колін.
- Ревізійні вікна, перехідні пристрої та збірники для конденсату потрібно встановлювати в легкодоступних місцях для зручності користування ними.
- Димар не буде подаватись нижче рівня грунту. Відстань до найближчої будівлі повинна становити не менше 8 метрів. При використанні на кінці димоходу дефлектора, яку може бути скорочено до двох метрів для глухий стінки і до п'яти для будови з віконними прорізами.
- Горизонтальний димохід, що встановлюється в місці панівних вітрів, протилежних по напрямку з відведенням диму, повинен бути оснащений козирком - заслінкою. Вона повинна знаходиться не далі 40 см від вихідного димового отвору.
- Коаксіальні димоходи, розташовані на висоті менше 1,8 метра повинні оснащуватися рефлекторної гратами для захисту від гарячого диму.
Установка горизонтального коаксіального димоходу
Дотримання цих правил дозволить здійснювати безпечну експлуатацію опалювального пристрою з якісним відведенням продуктів горіння.
Порядок виконання збірки
Монтаж горизонтального коаксіального димоходу проводиться таким чином:
- приєднання перехідника від генератора тепла до димоходу;
- установка на перехідник коліна для зміни напрямку каналу;
- Розмітка місця виготовлення отвори в стіні для, відповідного діаметру труби димоходу. Важливо! стик елементів трубопроводу не повинен перебувати всередині стіни;
- установка декоративних заглушок в місці перетину димоходу зі стіною;
- установка дефлектора на кінці;
- установка оглядового вузла і збірки конденсату.
Після закінчення збирання необхідно перевірити відповідність зібраного пристрою всіма правилами, які були викладені вище. Слід пам'ятати! Застосування ущільнюючих гелів і герметиків в коаксіальних димоходах заборонено.
Установка коаксіального димоходу вертикально, як правило, є вимушеним заходом, зумовленої неможливістю виконання горизонтально без порушення правил установки. Особливість конструкції полягає в тому, що такі відводи продуктів горіння не можуть встановлюватися по прямій лінії від печі зважаючи на утворення великої кількості конденсату. При такій конструкції він буде потрапляти безпосередньо в топку, що вкрай небажано. Тому від печі потрібно зробити коліно для горизонтальної складової. Далі, встановлюється друге коліно і збірник для конденсату. Після цього димохід монтується вертикально. Перетин з стельовим перекриттям і покрівельним пирогом виконується з використанням склянок - ізоляторів. На покрівлі труба оснащується герметизирующим парасолькою щоб уникнути протікання.
Увага! Вертикальний коаксіальний димар не застосовується для закритих котлів з примусовою тягою.
особливості експлуатації
Перш за все потрібно звернути увагу на помітно більш високу ефективність печей з такими пристроями для видалення продуктів горіння. Коефіцієнт корисної дії зростає за рахунок оптимального режиму горіння палива.
При нормальному опаленні житла повітря в ньому не псується, залишаючись чистим, оскільки для горіння використовується кисень зовнішнього повітря. В обов'язковій організації припливної вентиляції необхідності не виникає, хоча її зазвичай все одно створюють, зайвою не буде.
Коаксіальні димоходи відрізняються тривалою експлуатацією, тому, що не відбувається перегріву труб, постійно охолоджуваних припливом повітря.
Ремонт і обслуговування
Пристрій практично не потребує спеціального обслуговування. На початку опалювального сезону потрібно оглянути всі кріплення і стяжки, ослаблені з'єднання підтягти.
Регулярним заходом по обслуговуванню є періодичний злив конденсату з накопичувача. Причому періодичність виконання такої операції визначається погодою, що впливає на його освіту.
Необхідність чистки стінки внутрішньої труби визначається візуальним оглядом через оглядове віконце перед початком опалювального сезону. Процедура виконується спеціальним ершом, оснащеним жорсткої щетиною. Застосовуються хімічні засоби, розм'якшуючі нагар і сажу.
Коаксіальні димоходи слід визнати найбільш досконалими для економії витрат на опалення, зменшуються на 15-20%. При цьому улучает умови життя в будинку.
