Як зробити кесон своїми руками з цегли, металу і пластика

Коли до заміського будинку немає можливості підвести водопровід, то залишається один вихід - пробурити свердловину для питної води. Але це тільки півсправи. Для повноцінної роботи, потрібно зробити кесон і облаштувати свердловину.

Тому наступним етапом стає розводка водопроводу і установка необхідного обладнання. Ось тут і виникає резонне питання - як зробити кесон своїми руками. Адже від правильності його споруди, прямо залежить постачання будинку чистою водою.

Кесон і його призначення

Фактично, це приямок. Основна його функція це захист свердловини від морозу, сміття і талих вод. Тому він повинен мати відповідну глибину. Зазвичай, висота кесона робиться близько 2-х метрів, таким чином, досягається відразу дві мети:

1. Свердловину і розведення водопроводу бракує мороз.
2. При такій висоті зручно проводити профілактичні роботи.

Ще одне призначення кесона це установка обладнання, необхідного для повноцінної роботи свердловини. А це дозволяє заощадити корисний простір в житлових приміщеннях.

Основні вимоги до кесона:

• достатні розміри для свердловинного обладнання і зручності проведення робіт;
• герметичність стінок;
• стійкість до корозії;
• утеплення.

Пристрій кесона для свердловини досить просте:

• внизу введення обсадної труби;
• вгорі - люк, через який можна потрапити всередину;
• збоку - технічні отвори для розведення комунікацій.

Ємність можна придбати вже готову, або зробити самому. У разі самостійно виготовлення, зазвичай використовуються такі варіанти:

• з металу;
• з бетону, цегли;
• з пластикової ємності.

При самостійному виготовленні, потрібно правильно розрахувати розмір приямка. З одного боку, в ньому має вміститися все обладнання, і було зручно його обслуговувати. А з іншого боку - значне збільшення розмірів кесона, спричинить за собою великі витрати.

цегляний приямок

Виготовлення кесона для свердловини своїми руками з цегли - це самий простий і доступний варіант для домовласника. Тим більше, для побудови такого споруди не потрібно володіти великим досвідом в будівництві.

Матеріали для виготовлення:

• цегла;
• цемент марки М400;
• пісок, щебінь;
• дошки для опалубки;
• арматура, металевий куточок.

Щоб зробити кесон для свердловини з цегли своїми руками знадобиться такий інструмент і обладнання:

• бетономішалка - можна обійтися і без неї, але тоді процес побудови мало того, що розтягнеться, але і в рази збільшиться трудомісткість робіт;
• зварювальний апарат;
• болгарка;
• рівень, лопати, відра.

Цегляний кесон можна умовно розділити на три частини:

Взагалі, ще перед вибором матеріалу виготовлення приямка, потрібно врахувати, що цегляний кесон для свердловини не герметичний. Тому немає сенсу робити цегляний приямок, якщо рівень грунтових вод на ділянці вище 4-х метрів.

Як зробити підставу для кесона

Спочатку необхідно зробити креслення і правильно розрахувати розміри приямку виходячи з габаритів встановленого обладнання. У конструкції можна передбачити висновок назовні тільки люка. Тобто основна кришка опускається нижче рівня землі, і згодом просто засипається. Такий підхід позитивно позначається на мікрокліматі всередині приямка - він виходить тепліше, тому що зменшується площа контакту верхній частині з повітрям.

Котлован робиться на 50-60 см ширше приямка. По-перше, так зручніше працювати, а по-друге, додатковий простір буде потрібно для подальшої обсипання і утеплення стін.

Після того, як розміри приямку визначені, потрібно рити котлован. На цьому етапі, визначається технологія виготовлення фундаменту і підстави.

Варіанта тут два:

1. Зробити монолітна підстава.
2. Зробити стрічковий фундамент, і подушку з щебеню і піску.

Взагалі, другий варіант кращий, тому що через щебінь легко йде конденсат. А через бетонну підлогу вода вже не пройде.

Визначити, як правильно робити підставу просто. Для цього буде потрібно досліджувати грунт в котловані. Робити це найкраще навесні, тому що в цю пору року найвищий рівень грунтових вод. Далі, логіка проста, якщо грунт волога - робиться монолітна підстава, а якщо суха, то можна обійтися подушкою з щебеню.

Якщо потрібно заливати основу бетоном, це робиться в такій послідовності:

• котлован поглиблюється по всій площі на 20-30 см;
• дно засипається піском і утрамбовується, в процесі, пісок рясно проливається водою. Товщина подушки робиться 10-15 см;
• після того, як вона просохне, вся площа вкривається гідроізоляцією. Можна використовувати поліетиленову плівку або інший матеріал;
• на підставу укладається арматура, товщиною 8-10 мм. Лягає вона на підкладки, щоб не стосувалася дна;
• після цього, все заливається бетоном. Шар робиться 10-15 см.

До подальших робіт, можна переходити, після того як підстава добре схопиться.

виготовлення приямку

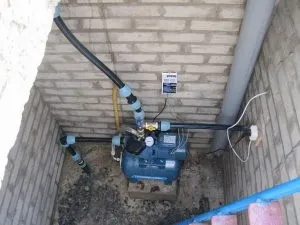

Під час кладки стін, потрібно передбачити місця для водопроводу і електрики. Для цього відразу заготовлюються гільзи з металевою або пластикової труби. Також, варто відразу передбачити організацію вентиляції. Стінки можна робити в півцеглини, цього вистачить. Цегляний кесон фото:

Етапи виготовлення кесона для свердловини своїми руками:

• для кладки потрібно приготувати фундамент. Для цього, по периметру ями робиться поглиблення на 50-60 см. Ширина канави - 15-20 см. Дно встеляється подушкою з піску, товщиною 10-15 см. Далі використовується бут з будь-яких підручних матеріалів, прокладається арматура і все заливається щебенем;
• в залежності від погоди, потрібно почекати близько тижня, поки фундамент застигне. Після чого можна буде приступати до кладки стін. На цей час, фундамент накривається плівкою;
• виганяти цегла, зазвичай починають з кутів. До речі, для кесона можна використовувати б / у матеріал - так вийде набагато економніше, а на фортеці споруди це не відіб'ється. Цементний розчин замішується в пропорції 1 частина цементу до 3 частин піску;
• щоб яма не вийшло перекошеною, між кутами першого ряду потрібно проміряти діагоналі - це найпростіший спосіб отримати правильний квадрат або прямокутник;
• по ходу робіт, потрібно контролювати рівність кладки за допомогою рівня;
• як тільки стіни будуть закінчені, їх потрібно обштукатурити і розкрити спеціальною грунтовкою, а зовні прокласти гідроізоляцію.

Наступний етап це виготовлення кришки. Її можна зробити своїми руками з металу або відлити з бетону. Обидва варіанти будуть добре працювати, але у металу є один недолік - він схильний до корозії.

Виготовлення бетонної кришки:

• для відливання потрібно зробити опалубку. Найпростіше використовувати для цього товсті дошки;
• в опалубці необхідно передбачити достатній за розмірами люк, щоб можна було опустити обладнання і залізти самому всередину кесона;
• люк можна також відлити з бетону, для чого робиться додатковий короб, або він викладається з цегли;
• знизу обов'язково ставляться підпірки;
• також, в опалубці передбачаються всі необхідні технологічні висновки, наприклад вентиляція і літній кран для води;
• товщина кришки робиться 10-15 см, приблизно по центру викладається арматура і все це заливається бетоном.

На цьому, основна робота з виготовлення кесона завершаться. Після того, як бетон застигне, приямок обсипається керамзитом, а кришка землею. Зсередини поверхню утеплюється пінопластом.

Опалубка для люка

Виготовлення металевого кесона

Ще один варіант, як зробити кесон для свердловини своїми руками, це використовувати метал. В цьому випадку, можна піти двома шляхами:

1. Зварити кесон з листового металу.
2. Використовувати в якості основи металеву трубу.

Обидва варіанти виходять недешевими, тому що матеріали і робота влетять в копійку. Але, якщо вміння дозволяють зварити його самостійно, має сенс розглядати цей варіант. Металевий кесон фото:

Кесон з чорного металу

виготовлення

Для виготовлення знадобиться:

• зварювальний апарат;
• болгарка;
• листовий метал, товщиною 4-5 мм;
• профільна труба 40 * 25 або куточок 50 * 50 для посилення каркаса;
• грунтовка і фарба по металу.

Принципове пристрій кесона для свердловини з металу не відрізняється від зробленого з цегли. Різниця полягає лише в тому, що металева ємність спочатку виготовляється, а потім вже встановлюється за місцем.

Як самому зробити кесон для свердловини листового металу:

• спочатку робиться креслення, в якому зазначаються загальні габарити кесона і всі технологічні отвори. Потім розраховується розкрій листа;
• розмічаються і вирізаються металеві заготовки, при цьому бажано робити все стінові панелі цільними - кожен сантиметр зварного шва, це потенційна загроза протікання;
• тепер конструкція зварюється. Починати збірку потрібно від дна, до нього прихоплюють всі бічні панелі, після чого по периметру робиться обв'язка з труби;
• верхня частина вваривают в останню чергу;
• в ній потрібно передбачити люк для входу. Його можна зробити з відповідного по діаметру шматка металевої труби, або зварити короб висотою 30-40 см з листа;
• після обварки кесона, шви потрібно перевірити на герметичність. Для цього, вони зсередини конструкції натираються крейдою, а потім, ємність добре поливається водою. На крейді будуть явно видно місця протікання;
• останній етап - гідроізоляція. Зовні, найкраще, обробити кесон бітумною мастикою, а кути проклеїти гідроізоляцією. Зсередини - розкрити ґрунтовкою і фарбою по металу.

Після того, як фарба висохне, конструкцію бажано утеплити. Для цього, найкраще скористатися пінопластом - він недорогий і має низьку теплопровідність. Щоб встановити кесон, потрібно підйомник, тому що вага у нього вийде немаленький.

Установка металевого кесона

Кесон із пластику

У металу, є один істотний мінус - він схильний до корозії. Щоб її уникнути, доведеться періодично оновлювати лакофарбове покриття. Тому, є ще один поширений варіант, як зробити кесон своїми руками. Це використовувати пластикову ємність.

• не схильний до корозії;
• легкий;
• просто монтувати;
• якщо придбати ємність, що був у вжитку, вийде дуже дешево.

З мінусів, варто відзначити низьку жорсткість конструкції.

Як зробити кесон з пластикової ємності:

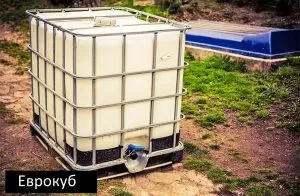

• спочатку необхідно визначитися з розмірами. Від цього буде залежати вибір ємності. Існує два варіанти - використовувати велику бочку, або єврокуб;
• при виборі ємності, варто звернути увагу на розміри кришки - найкраще, щоб її діаметр дозволяв опустити всередину обладнання без додаткового розширення;
• підготовка бочки, полягає в проробляє необхідних отворів під водопровід і введення обсадної труби.

Основний мінус таких кессонов, укладений в їх малій вазі. Якщо грунт на ділянці пучинистом, то взимку, ємність може бути запросто виштовхнута назовні. Або ще гірше - сплющена тиском промерзлого грунту.

Утеплення пластикової ємності

Тому перед установкою, потрібно правильно підготувати котлован. Для цього, на дні робиться піщана подушка, а зверху заливається бетонна стяжка з армуванням. Після того, як кесон буде встановлено, його потрібно залити бетонним розчином.

В якості основи береться керамзит - це послужить утепленням. Товщина заливки робиться 20-30 см. Попередньо, бочку можна закатати алюмінієвою фольгою. Оскільки кесон опускається нижче рівня грунту, для люка робиться опалубка і заливається бетоном.

Верхня частина входу обв'язується металевим куточком, а на отриману раму приварюється кришка. Після того, як бетон просохне, кесон засипається землею.

Таким чином, є кілька варіантів для самостійного виготовлення кесона. У всіх з них, є свої плюси і мінуси, але найголовніше, що всі вони будуть добре справлятися зі своїми функціями. А який спосіб виготовлення вибрати, кожен повинен вирішити для себе сам.
